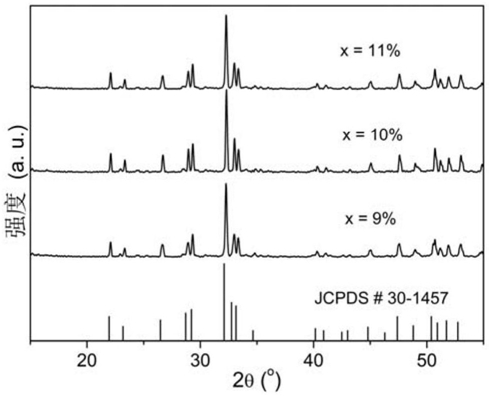

1.一种用于温度传感的高灵敏度荧光粉材料，其特征在于：该荧光粉材料的分子式为：Y4.67(1-x-y)Yb4.67xHo4.67ySi3O13，其中，9％≤x≤11％，0.9％≤y≤1.2％。

2.一种用于温度传感的高灵敏度荧光粉材料的制备方法，其特征在于包括以下步骤：步骤一，准确称取初始原料Y2O3，SiO2，Yb2O3和Ho2O3，以及助溶剂Li2CO3于玛瑙研钵中，加入污水乙醇后研磨，混合均匀；

步骤二，将研磨后的混合物置于5ml刚玉坩埚中，并于加热炉中灼烧，灼烧结束后待加热炉冷却后取出坩埚，研磨得到粉末状产物，即为荧光粉材料。

3.根据权利要求2所述的用于温度传感的高灵敏度荧光粉材料的制备方法，其特征在于：步骤一中，初始原料和助溶剂的纯度均为99.99％。

4.根据权利要求2所述的用于温度传感的高灵敏度荧光粉材料的制备方法，其特征在于：步骤一中，Y2O3，SiO2，Yb2O3,Ho2O3与Li2CO3的质量比为257～264:100:45.9～56.2:4.4～

5.9:8.29～8.38。

5.根据权利要求2所述的用于温度传感的高灵敏度荧光粉材料的制备方法，其特征在于：步骤一中，Y2O3，SiO2，Yb2O3,Ho2O3和Li2CO3的质量和与乙醇的比为1g/(4～7ml)。

6.根据权利要求2所述的用于温度传感的高灵敏度荧光粉材料的制备方法，其特征在于：步骤二中，所述加热炉为管式炉或厢式炉。

7.根据权利要求2所述的用于温度传感的高灵敏度荧光粉材料的制备方法，其特征在于：步骤二中，灼烧温度为1100℃～1200℃，升温速率为5℃/min，灼烧时间为3～5h。

8.据权利要求2所述的用于温度传感的高灵敏度荧光粉材料的制备方法，其特征在于：步骤二中，灼烧气氛条件为空气、氮气和氩气的一种或组合。
