专利号: 2018103705360
申请人: 湖州凌科智能技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

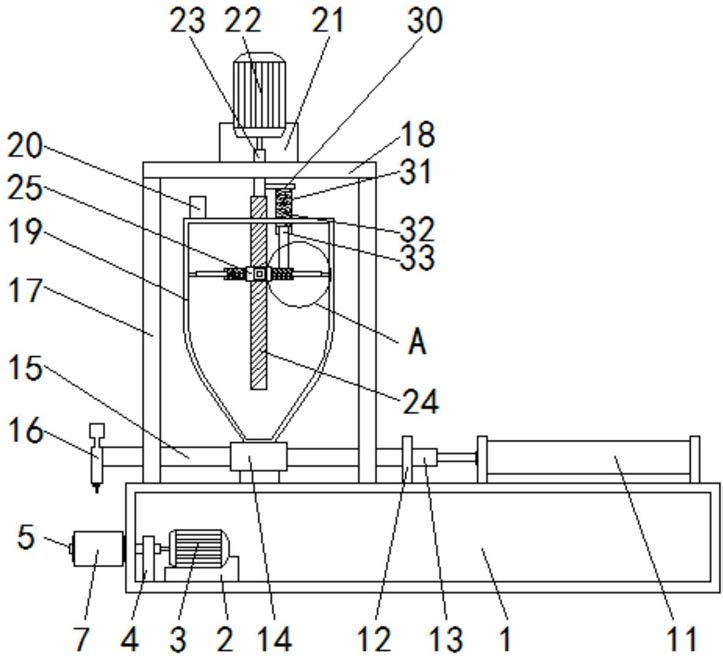

1.一种方便使用的化妆品用乳液灌装装置,包括工作台(1),其特征在于:所述工作台(1)内腔底部的左端固定连接有第一电机座(2),所述第一电机座(2)的顶部固定安装有第一电机(3),所述工作台(1)内腔底部的左端固定连接有位于第一电机座(2)左侧的支撑杆一(4),所述第一电机(3)的输出轴固定连接有贯穿并延伸至工作台(1)左侧外部的转杆一(5),所述转杆一(5)上固定连接有转轮一(6),所述转轮一(6)上活动连接有传送带(7),所述工作台(1)内腔底部的左端固定连接有位于支撑杆一(4)后方的支撑杆二(8),所述支撑杆二(8)的右侧活动连接有贯穿并延伸至工作台(1)左侧外部的转杆二(9),所述转杆二(9)上固定连接有转轮二(10),所述转轮二(10)通过传送带(7)与转轮一(6)传动连接,所述工作台(1)顶部的右端固定连接有计量控制器(11),工作台(1)的顶部固定连接有位于计量控制器(11)左侧的支撑杆三(12),所述计量控制器(11)的左侧固定连接有贯穿并延伸至支撑杆三(12)左侧外部的连接管一(13),所述连接管一(13)的左侧固定连接有控制阀(14),所述控制阀(14)的底部与工作台(1)的顶部固定连接,所述控制阀(14)的左侧固定连接有连接管二(15),所述连接管二(15)的左侧固定连接有灌装头(16),所述工作台(1)的顶部固定连接有位于控制阀(14)左右两侧的支撑柱(17),所述支撑柱(17)的顶部固定连接有承重板(18),所述控制阀(14)的顶部固定连接有储料箱(19),所述储料箱(19)的顶部固定连接有进料管(20),所述承重板(18)的顶部固定连接有第二电机座(21),所述第二电机座(21)的顶部固定安装有第二电机(22),所述第二电机(22)的输出轴固定连接有贯穿并延伸至承重板(18)底部外侧的转杆三(23),所述转杆三(23)的底部固定连接有丝杆(24),所述丝杆(24)上套接有丝杆套(25),所述丝杆套(25)的四个侧面均固定连接有固定杆一(26),所述固定杆一(26)内腔靠近丝杆套(25)的一侧固定连接有弹簧一(27),所述弹簧一(27)远离固定杆一(26)的一侧固定连接有贯穿并延伸至固定杆一(26)外部的伸缩杆一(28),所述伸缩杆一(28)远离弹簧一(27)的一端固定连接有刀片(29),所述刀片(29)远离伸缩杆一(28)的一端与储料箱(19)的内腔活动连接,所述转杆三(23)的右侧固定连接有挡板(30),所述挡板(30)底部的右端固定连接有固定杆二(31),所述固定杆二(31)内腔的顶部固定连接有弹簧二(32),所述弹簧二(32)的顶部固定连接有贯穿并延伸至固定杆二(31)底部外侧的伸缩杆二(33),所述伸缩杆二(33)的底部与位于丝杆套(25)右侧固定杆一(26)的底部固定连接。

2.根据权利要求1所述的一种方便使用的化妆品用乳液灌装装置,其特征在于:所述支撑杆一(4)和支撑杆二(8)的右侧均开设有贯穿至支撑杆一(4)和支撑杆二(8)左侧的圆形通孔,转杆一(5)和转杆二(9)均通过圆形通孔与支撑杆一(4)和支撑杆二(8)活动连接,通过支撑杆一(4)防止保护第一电机(3)承受重力。

3.根据权利要求1所述的一种方便使用的化妆品用乳液灌装装置,其特征在于:所述支撑柱(17)的数量为四个,四个支撑柱(17)分别位于储料箱(19)的左右两侧,支撑柱(17)顶部的水平高度高于储料箱(19)顶部的水平高度,使得进料管(20)能正常向储料箱(19)的内部送料。

4.根据权利要求1所述的一种方便使用的化妆品用乳液灌装装置,其特征在于:所述储料箱(19)的形状为漏斗形,储料箱(19)的底部与控制阀(14)的顶部相连通,化妆品的乳液多为粘稠性质,储料箱(19)的形状为漏斗形,使得储料箱(19)内部的乳液更容易向下流通。

5.根据权利要求1所述的一种方便使用的化妆品用乳液灌装装置,其特征在于:所述储料箱(19)的顶部开设有环形通孔,固定杆二(31)位于环形通孔的内部与储料箱(19)的顶部活动连接,挡板(30)的长度与固定杆一(26)的长度相适配,在转杆三(23)转动时,带动固定杆一(26)围绕丝杆(24)跟着转动,达到刀片(29)进行上下移动的同时,进行旋转移动。

6.根据权利要求1所述的一种方便使用的化妆品用乳液灌装装置,其特征在于:所述丝杆(24)的长度与储料箱(19)的长度相适配,使得丝杆(24)在转动的过程中,丝杆套(25)始终位于储料箱(19)的内部。

7.根据权利要求1所述的一种方便使用的化妆品用乳液灌装装置,其特征在于:所述固定杆一(26)的数量为四个,四个固定杆一(26)分别位于丝杆套(25)的前后左右四个侧面,四个刀片(29)分别与储料箱(19)内腔的前后左右四个面活动连接,通过刀片(29)将残留在储料箱(19)内腔侧壁上的乳液刮下。

8.根据权利要求1所述的一种方便使用的化妆品用乳液灌装装置,其特征在于:所述传送带(7)位于灌装头(16)的下方,传送带(7)顶部到灌装头(16)底部的距离与成品瓶的大小相适配,将成品瓶放置在传送带(7)顶部,然后进行传送,达到灌装头(16)对成品瓶自动灌装的目的。

9.根据权利要求1所述的一种方便使用的化妆品用乳液灌装装置,其特征在于:所述固定杆二(31)和伸缩杆二(33)的长度之和与丝杆(24)的长度相适配,在丝杆套(25)向上或向下移动时,伸缩杆二(33)跟着向上或向下移动,使得刀片(29)向上或向下移动的同时,还能进行旋转移动。
