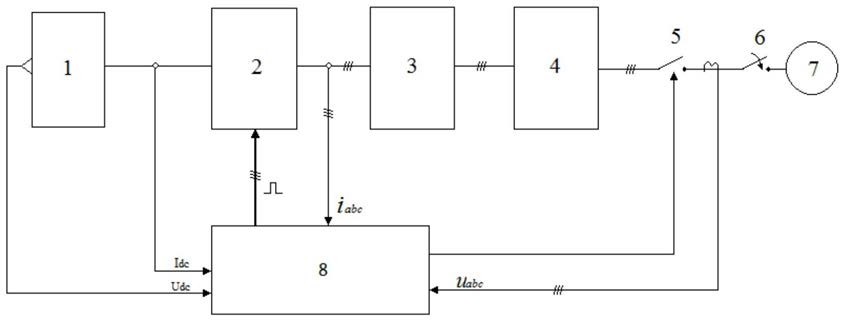

1.一种三相大功率光伏并网逆变器，其特征在于：包括依次连接的光伏阵列(1)、IGBT三相逆变桥(2)、LCL型滤波器(3)、隔离升压变压器(4)、交流接触器(5)、断路器(6)、DSP及控制电路(8)和电网(7)，在系统正常运行后，交流接触器(5)和断路器(6)闭合，所述的光伏阵列(1)的两端设置有电压传感器，直流侧回路中串联有电流传感器，所述的IGBT三相逆变桥(2)与LCL型滤波器(3)之间的连接线路上串联有电流传感器，所述的交流接触器(5)和断路器(6)之间的连接线路上也设置有电压传感器，所述的电压传感器和电流传感器的输出端均与DSP及控制电路(8)的输入端相连；DSP及控制电路(8)的输出端与IGBT三相逆变桥(2)的输入端相连，DSP及控制电路(8)输出正弦PWM波至IGBT三相逆变桥(2)，该DSP及控制电路(8)同时控制交流接触器(5)的开断。

2.一种降低大功率光伏并网逆变器输出电流THD的重复控制方法，其步骤为：

步骤一、通过锁相获取电网电压的频率w和相位信息θ，对输出电流值进行DQ变换，分别获取输出电流的D轴分量和Q轴分量；

步骤二、通过光伏阵列的最大功率点跟踪产生并网逆变器输出电流的D轴分量给定值，并将步骤一中获得的输出电流D轴分量作为反馈值；

步骤三、由调度给定一个常数作为输出电流的Q轴分量给定值，步骤一中获得的输出电流Q轴分量作为反馈值；

步骤四、在第一个基波周期内分别求取步骤二、三中给定值和反馈值的误差ed和eq，并对误差ed和eq分别采用PI调节，PI调节器的输出量分别记为d1和d2；同时，将误差值ed和eq分别依次存入两个离散表格1和2中；

步骤五、从第二个基波周期开始，将前一周期离散表格1和2中的对应误差值edi和eqi分别乘以一个小于1的常数，并将当前计算出的误差值ed和eq加上此乘积值后依次更新离散表格1和2中的对应位置的数值；

步骤六、根据所要提前的拍数分别确定离散表格1和2中相邻两个单元的权值，并将相邻两个单元的值分别乘以它们的权值后求和；

步骤七、对求出的和乘以一个小于1的常数，进行低通滤波后作为重复控制器的输出值，分别记为d3和d4；

步骤八、求取d1和d3的和以及d2和d4的和，分别作为DQ逆变换的输入，经DQ逆变换后得到Ua，Ub，Uc分量，采用SVPWM算法产生六路PWM波，驱动主电路的功率器件。

3.根据权利要求2所述的一种降低大功率光伏并网逆变器输出电流THD的重复控制方法，其特征在于：步骤一中获得电网电压频率w和相位信息θ的具体过程为：(a)DSP及控制电路(8)采用霍尔电压传感器检测出电网(7)三相电压瞬时值Usa、Usb和Usc，并对采集的电网(7)三相电压信号进行abc/αβ/dq同步旋转坐标变换，获得电网(7)三相电压信号在DQ坐标系中的D轴和Q轴分量；变换过程如下：首先通过Clarke变换将三相电网电压瞬时值由三相abc静止坐标系变换至两相正交的αβ静止坐标系，再采用park变换进一步变换至同步旋转的DQ坐标系；Clarke变换矩阵系数如下式所示：park变换矩阵系数如下式所示：

综合式(1)和(2)，可得从三相abc静止坐标系到两相同步旋转的DQ坐标系变换矩阵Cabc/dq如下式所示：经过dq变换后，电网(7)三相电压信号变换为DQ坐标系中的d轴分量和q轴分量；

(b)将步骤(a)获得的q轴无功分量Usq与给定值0进行比较，比较获得的差值经PI控制后输出；

(c)将步骤(b)输出的信号再与基准频率WN比较，比较获得的差值经DSP及控制电路(8)计算后即获得电网(7)的电压频率w和相位值θ。

4.根据权利要求3所述的一种降低大功率光伏并网逆变器输出电流THD的重复控制方法，其特征在于：步骤六根据所要提前的拍数由线性插值理论分别计算出离散表格1和2中相邻两个单元的权值。

5.根据权利要求4所述的一种降低大功率光伏并网逆变器输出电流THD的重复控制方法，其特征在于：步骤六中由离散表格1或2中相邻两个单元的离散点值，根据线性插值理论可以计算出任意角度的相位补偿；其中，离散表格1的线性插值公式如下：edx＝kiedi+ki+1ed(i+1) x∈[i，i+1]

式中，ki和ki+1分别是离散表格1中相邻两个离散值edi和ed(i+1)的权值，表达如下：式中， 为提前的电角度， 和 为离散表格1中相邻单元对应的电角度数。

6.根据权利要求5所述的一种降低大功率光伏并网逆变器输出电流THD的重复控制方法，其特征在于：权值ki和ki+1满足以下关系：ki+ki+1＝1。
