专利号: 2018103728644
申请人: 黄河科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

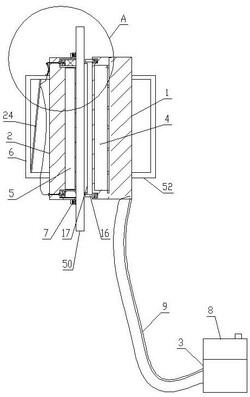

1.高层建筑窗户玻璃外表面清洁装置,其特征在于:包括第一壳体、第二壳体和水箱,第一壳体和第二壳体均为长方体结构,第一壳体与第二壳体分别设置在玻璃的右侧面和左侧面,第一壳体内部设有第一电磁铁,第一壳体左侧面的前后两侧均设有一个擦洗机构,两个擦洗机构前后对称设置,第二壳体内部设有与第一电磁铁左右对应的第二电磁铁,第二壳体顶部的前后两侧与底部的前后两侧均设有一个万向轮,水箱上部设有蓄电池,蓄电池通过电线分别与第一电磁铁和第二电磁铁连接,第一电磁铁和第二电磁铁通电后,第一电磁铁和第二电磁铁相互吸引,擦洗机构与玻璃的外表面接触,四个万向轮与玻璃的内侧表面接触,水箱内设有水泵,第一壳体的前后两侧分别沿垂直方向安装有喷水管道,每根喷水管道的左侧沿长度方向开设有若干朝向玻璃表面的喷水孔,水泵通过软管与两根喷水管道连接;第二壳体的左侧设置有内把手,第二壳体上设置有用于将第二壳体定位到玻璃左侧面上的手刹式防滑定位机构。

2.根据权利要求1所述的高层建筑窗户玻璃外表面清洁装置,其特征在于:第一壳体左侧面的四角处均开设有一个左端敞口的第一盲孔,位于第一壳体前侧的两个第一盲孔并排设置,位于第一壳体后侧的两个第一盲孔分别与位于第一壳体前侧的两个第一盲孔对称设置;

位于第一壳体左侧面前侧的擦洗机构包括安装板,安装板的左侧面上设置有与玻璃右侧面接触的擦布,安装板的顶部和底部分别通过连接组件安装在两个第一盲孔内,安装板顶部的连接组件包括安装杆和限位块,安装杆的左端与安装板垂直且固定连接,安装杆设置在安装板的顶部且向右水平延伸设置,第一盲孔的左端设置有环形挡块,环形挡块的内径小于限位块的外径,限位块滑动设置在第一盲孔内,安装杆的右端穿过环形挡块伸入到第一盲孔内与限位块的左侧固定连接,第一盲孔内设有第一弹簧,第一弹簧的两端分别与限位块和第一盲孔的右侧底部顶压配合,第一壳体1的右侧设置有外把手。

3.根据权利要求1所述的高层建筑窗户玻璃外表面清洁装置,其特征在于:第二壳体右侧面的四角处分别沿左右水平开设有一个第二盲孔,第二盲孔的右端敞口,第二壳体内开设有与第二盲孔同中心线的穿线孔,穿线孔的右端与第二盲孔连通;手刹式防滑定位机构包括摩擦块、刹车线、第二弹簧和弹性杆,第二弹簧和摩擦块均设置在第二盲孔内,第二弹簧位于摩擦块的左侧,第二弹簧的左端和右端分别与第二盲孔左侧底部和摩擦块的左端部顶压配合,在第二弹簧的弹性作用下,摩擦块的右端面与玻璃的左侧面顶压配合,内把手呈C型结构,弹性杆的上端与内把手上端的中部沿左右方向滑动连接,弹性杆的下端固定在内把手下端左侧;刹车线的一端穿过穿线孔与摩擦块的左端固定连接,刹车线的另一端与弹性杆的上部连接。
