专利号: 2018103732654
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

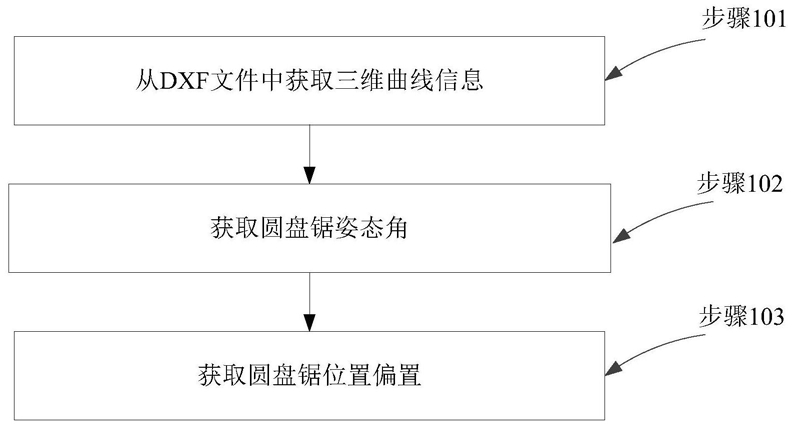

1.一种五轴石材桥切机三维加工圆盘锯位姿获取方法,其特征在于,包括:从DXF文件中获取三维曲线信息;所述三维曲线信息包括三维多段线的点坐标Pi和三维多段线所在平面的法线 其中,i为非负整数,i∈0,1,2…;

获取圆盘锯姿态角:计算既垂直于PiPi+1又垂直于 的单位向量 根据 在XY平面的投影 与X轴的正向所成的角,计算C轴旋转角度 根据 与Z轴的正向所成的角,计算B轴旋转角度获取圆盘锯偏置位置:根据 的方向、 和 计算摆长偏置;根据 的方向以及 在XY平面的投影 与X轴正向的夹角α及 与Z轴正向的夹角β,计算刀具偏置;

所述从DXF文件中获取三维曲线信息,包括:

从DXF文件中获取三维多段线的点坐标Pi(xi,yi,zi),及其所在平面的法线所述获取圆盘锯姿态角,具体包括:根据所述Pi(xi,yi,zi)和 计算既垂直于PiPi+1又垂直于 的单位向量如下:

根据 在XY平面的投影 与X轴的正向所成的角,计算C轴旋转角度 如下:根据 与Z轴的正向所成的角,计算B轴旋转角度 如下:所述获取圆盘锯偏置位置,具体包括:

根据所述 的方向、 和 计算摆长偏置,如下:其中,(xi,yi,zi)为Pi点坐标,(x′i,y′i,z′i)为Pi点偏置后的坐标,H为摆长长度,S为主轴长度;

根据所述 的方向,计算刀具偏置,如下:

其中,(x″i,y″i,z″i)为刀具偏置后的点坐标,T为圆盘锯半径,α为 在XY平面的投影与X轴正向的夹角,β为 与Z轴正向的夹角。

2.根据权利要求1所述的五轴石材桥切机三维加工圆盘锯位姿获取方法,其特征在于,所述摆长的长度为主轴长度加刀柄长度。
