专利号: 2018103750099
申请人: 新昌县寅源医疗器械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

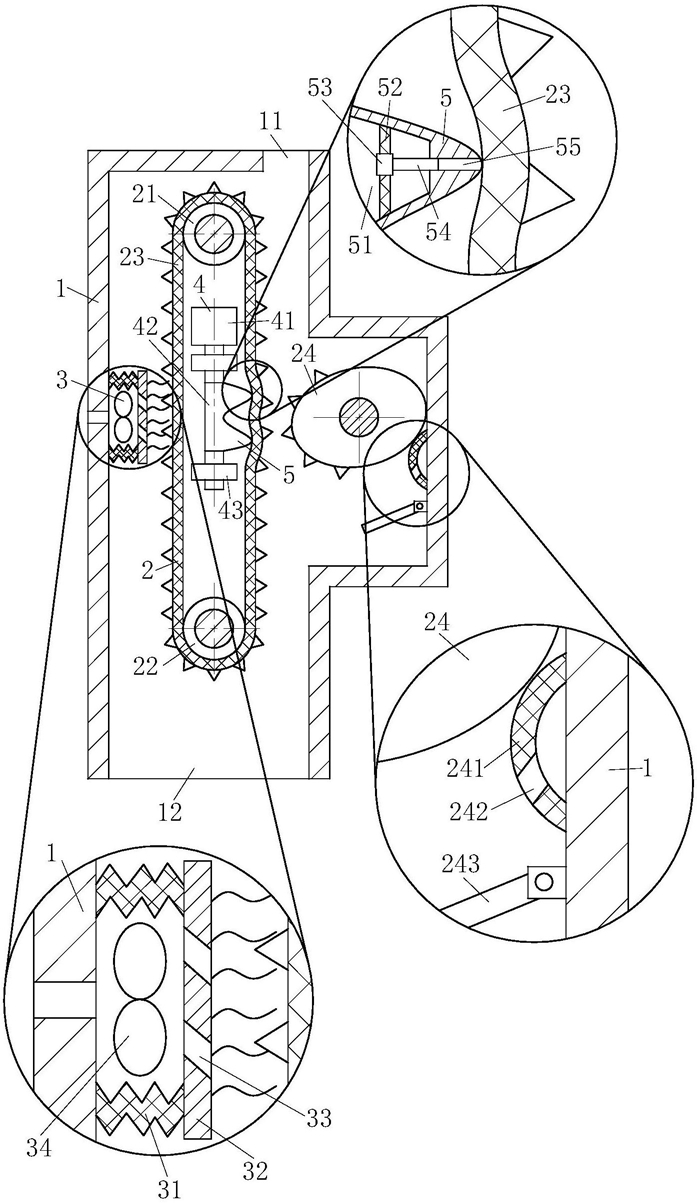

1.一种临床医学用药片研磨器,其特征在于:包括壳体(1)、研磨模块(2)、吹气模块(3)和碾压模块(4);所述壳体(1)顶部一侧设有入料口(11),所述壳体底部设有出料口(12);所述壳体(1)内部设置研磨模块(2),所述研磨模块(2)用于药片研磨;所述吹气模块(3)固定安装在研磨模块(2)一侧的壳体(1)内壁上,吹气模块(3)用于吹除研磨模块(2)粘连的药粉;所述碾压模块(4)安装在研磨模块(2)内部,碾压模块(4)用于配合研磨模块(2)对药片进行研磨;其中,所述研磨模块(2)包括第一辊轴(21)、第二辊轴(22)、弹性磨料带(23)、椭圆轮(24)、控制电机和步进电机;所述第一辊轴(21)转动安装在壳体(1)上部,第一辊轴(21)通过壳体(1)外侧设置的控制电机控制转动;所述第二辊轴(22)转动安装在壳体(1)中部,第一辊轴(21)和第二辊轴(22)外圈套接着弹性磨料带(23),弹性磨料带(23)为网状,且一侧设有尖齿;所述弹性磨料带(23)一侧设有转动安装在壳体(1)内部的椭圆轮(24),椭圆轮(24)对应弹性磨料带(23)一端设有尖齿,椭圆轮(24)通过壳体(1)外侧设置的步进电机控制转动。

2.根据权利要求1所述的一种临床医学用药片研磨器,其特征在于:所述椭圆轮(24)一侧壳体(1)内壁上固连着气囊(241);所述气囊(241)设有一组朝向弹性磨料带(23)的出气孔(242),椭圆轮(24)挤压气囊(241)用于产生气流。

3.根据权利要求2所述的一种临床医学用药片研磨器,其特征在于:所述气囊(241)下方设有铰接在壳体(1)内壁上的转动板(243),转动板(243)的转动轴内设有扭簧,转动板(243)转动用于改变出气孔(242)的气流方向。

4.根据权利要求1所述的一种临床医学用药片研磨器,其特征在于:所述碾压模块(4)包括驱动电机(41)、旋转轴(42)和固定块(43);第一辊轴(21)和第二辊轴(22)之间设有固连在壳体(1)内壁上的驱动电机(41),驱动电机(41)转轴通过键连接着旋转轴(42);旋转轴(42)两端均设有一个固定块(43),旋转轴(42)与固定块(43)转动连接,固定块(43)固连在壳体(1)内壁上;所述旋转轴(42)设置为偏心轴,且轴线一侧设有波浪凸起(5),旋转轴(42)配合椭圆轮(24)用于对药片进行碾压。

5.根据权利要求4所述的一种临床医学用药片研磨器,其特征在于:所述凸起(5)内设有空腔(51),空腔(51)中部设有弹性隔膜(52);弹性隔膜(52)中心固连着重块(53),重块(53)一侧固连着连杆(54);所述连杆(54)滑动安装在凸起(5)一端设置的吹气孔(55)内。

6.根据权利要求1所述的一种临床医学用药片研磨器,其特征在于:所述吹气模块(3)包括风箱(31)、刷板(32)和椭圆球囊(34);所述风箱(31)固连在壳体(1)中部一侧内壁上,所述风箱(31)一端固连着刷板(32);所述刷板(32)用于刷除弹性磨料带(23)表面残留的药粉;所述刷板(32)上设有一组倾斜朝下的连通孔(33),所述风箱(31)内设有一组椭圆球囊(34),椭圆球囊(34)形变用于封堵连通孔(33)。
