专利号: 2018103762433
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

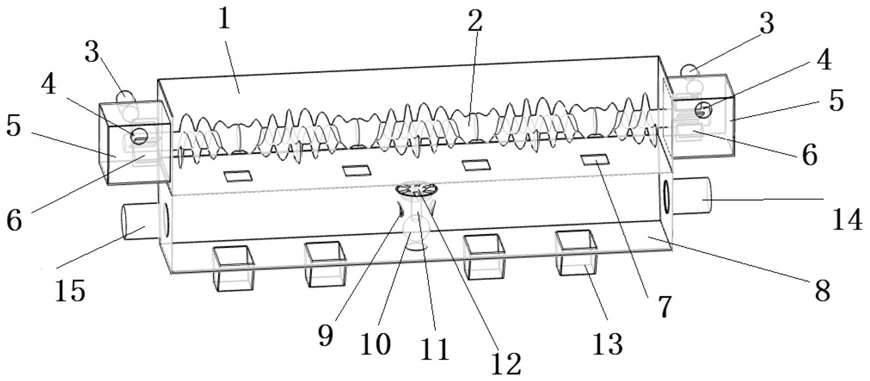

1.一种气力式均匀排肥装置,包括上层肥箱(1)、下层肥箱(8)及测控系统,所述上层肥箱(1)内部设置贯穿上层肥箱(1)的排肥轴(2),排肥轴(2)的两端穿过上层肥箱(1)侧壁;上层肥箱(1)的底面上设置下肥口(7)与下层肥箱(8)连通,其特征在于:所述下层肥箱(8)的底面上设置数个排肥口(13),两端设置第一平铺进气口(14)和第二平铺进气口(15);第一平铺进气口(14)、第二平铺进气口(15)分别通过第一电磁阀(20)、第二电磁阀(21)及导气管(18)与空气压缩机(17)连接;

所述测控系统包括控制器(16)和陀螺仪(10),陀螺仪(10)安装在下层肥箱(8)底部的中间位置,用于实时检测下层肥箱(8)内肥料平铺的平衡状态,并将检测信号传输给控制器(16);控制器(16)根据陀螺仪(10)所测得的信号通过控制第一电磁阀(20)、第二电磁阀(21)的开度,控制第一平铺进气口(14)和第二平铺进气口(15)的进气量;所述控制器(16)还与空气压缩机(17)相连,用于控制空气压缩机(17)的工作状态。

2.根据权利要求1所述的气力式均匀排肥装置,其特征在于:所述的排肥轴(2)为渐进变化的双向螺旋轴,即每个下肥口(7)上部正对位置为排肥轴直径最小处,相邻两个下肥口(7)中间位置的上部为排肥轴直径最大处,并且排肥轴直径最小处两侧的螺旋纹螺旋方向相反,所述螺旋纹为圆锥形,即从排肥轴直径最大处到最小处螺旋纹的螺距不变、螺旋的深度逐渐变大。

3.根据权利要求1所述的气力式均匀排肥装置,其特征在于:所述排肥轴(2)由压缩空气驱动旋转。

4.根据权利要求3所述的气力式均匀排肥装置,其特征在于:排肥轴(2)的两端分别设置驱动叶轮(6),所述驱动叶轮(6)被包裹在防尘罩(5)内,防尘罩(5)上设有驱动进气口(3)、驱动出气口(4),驱动进气口(3)与通过导气管(18)与空气压缩机(17)连接。

5.根据权利要求4所述的气力式均匀排肥装置,其特征在于:驱动进气口(3)正对排肥轴(2)的驱动叶轮(6)。

6.根据权利要求4所述的气力式均匀排肥装置,其特征在于:驱动进气口(3)与空气压缩机(17)之间设有与控制器(16)相连的第三电磁阀(19)。

7.根据权利要求1所述的气力式均匀排肥装置,其特征在于:所述陀螺仪(10)安装在下层肥箱(8)的锥形整流腔底部正中间,通过支杆(11)与气流罩(12)连接,气流通过带网进气口(9)进入腔内后,驱动气流罩(12)转动,并带动陀螺仪(10)转动。

8.根据权利要求1所述的气力式均匀排肥装置,其特征在于:第一平铺进气口(14)、第二平铺进气口(15)相对设置,并位于同一水平面上。

9.根据权利要求2所述的气力式均匀排肥装置,其特征在于:排肥轴上的圆锥形螺旋线满足公式:X(t)=k t cos(t);Y(t)=k t sin(t);Z(t)=l t;其中t为角度,k为半径,l为螺距,X、Y、Z分别代表螺旋线在三维空间中的坐标值。

10.根据权利要求1所述的气力式均匀排肥装置,其特征在于:所述控制器(16)还设置有显示屏,用于显示气力式均匀排肥装置的工作状态。
