1.一种双信号印迹电化学传感检测芦荟大黄素含量的方法，其特征在于，该检测芦荟大黄素含量的方法包括将电化学传感器与含有芦荟大黄素和硫堇的溶液接触，应用差示脉冲伏安法分别得到芦荟大黄素及硫堇的电流信号，以检测溶液中芦荟大黄素的含量；

其中，所述电化学传感器通过以下方式制备得到，包括：（1）将吡咯、芦荟大黄素、导电剂于缓冲溶液中混合，形成预聚合液；

（2）将玻碳电极浸入预聚合液中，采用循环伏安法电聚合得到聚合物膜修饰电极；

（3）将聚合物膜修饰电极浸在酸液中，采用循环伏安法循环扫描多次，洗脱芦荟大黄素；

其中，导电剂为LiClO4、LiCl和LiAc中的一种或多种。

2.根据权利要求1所述的检测芦荟大黄素含量的方法，其中，预聚合液中吡咯、芦荟大黄素和导电剂的摩尔比为8-12:1：20-30。

3.根据权利要求2所述的检测芦荟大黄素含量的方法，其中，预聚合液中芦荟大黄素的浓度为3-6mmol/L。

4.根据权利要求1所述的检测芦荟大黄素含量的方法，其中，所述电化学传感器的制备方式的步骤（1）中的缓冲溶液的pH为4-8。

5.根据权利要求4所述的检测芦荟大黄素含量的方法，其中，缓冲溶液选自磷酸盐缓冲溶液、醋酸盐缓冲溶液、三羟甲基氨基甲烷盐酸盐缓冲溶液或碳酸氢二钠-柠檬酸缓冲溶液中的一种或多种。

6.根据权利要求5所述的检测芦荟大黄素含量的方法，其中，缓冲溶液为磷酸盐缓冲溶液。

7.根据权利要求6所述的检测芦荟大黄素含量的方法，其中，磷酸盐缓冲溶液的浓度为

0.08-0.12mol/L。

8.根据权利要求1所述的检测芦荟大黄素含量的方法，其中，所述电化学传感器的制备方式的步骤（2）中循环伏安法的电位范围为-0.6V～0.8V；

和/或，聚合圈数为：10 30圈；

~

和/或，扫速为40-60mV/s。

9.根据权利要求1所述的检测芦荟大黄素含量的方法，其中，所述电化学传感器的制备方式的步骤（3）中循环伏安法的电位范围为-0.4V～1.6V；扫描圈数为：15-25圈；

扫速为40-60mV/s。

10.根据权利要求1所述的检测芦荟大黄素含量的方法，其中，所述电化学传感器的制备方式的步骤（3）中的酸液为盐酸、硫酸溶液或硝酸溶液中的一种或多种。

11.根据权利要求1所述的检测芦荟大黄素含量的方法，其中，酸液中氢离子的浓度为

0.8-1.2mol/L。

12.根据权利要求1-11任一项所述的检测芦荟大黄素含量的方法，其中，玻碳电极为未被修饰的玻碳电极、被碳纳米粒子修饰的玻碳电极中的一种。

13.根据权利要求12所述的检测芦荟大黄素含量的方法，其中，玻碳电极为被碳纳米粒子修饰的玻碳电极。

14.根据权利要求13所述的检测芦荟大黄素含量的方法，其中，所述碳纳米粒子修饰的玻碳电极通过以下方法制备得到：a、将壳聚糖于80-90℃溶于盐酸中，然后用NaOH将pH调整至4-6，得到浓度为3-8 mg/mL的壳聚糖溶液；

b、将碳纳米粒子、壳聚糖溶液加入磷酸缓冲溶液中，超声分散，得到碳纳米粒子质量浓度为0.3-0.5mg/mL、壳聚糖浓度为0.1-0.2mg/mL的混合溶液；

c、将步骤b中的混合溶液滴涂在未被修饰的玻碳电极上。

15.根据权利要求14所述的检测芦荟大黄素含量的方法，其中，碳纳米粒子通过以下方法制备得到：将蜡烛灰分散在体积比为1：0.8-1.2的水和乙醇的混合液中，超声分散，得碳粒子混合液；

将碳粒子混合液以2500-3500 rpm的速率离心3-5min，收集上清液；

将上清液以5500-7500 rpm的速率离心10-20min，收集黑色沉淀，干燥，得碳纳米粒子。

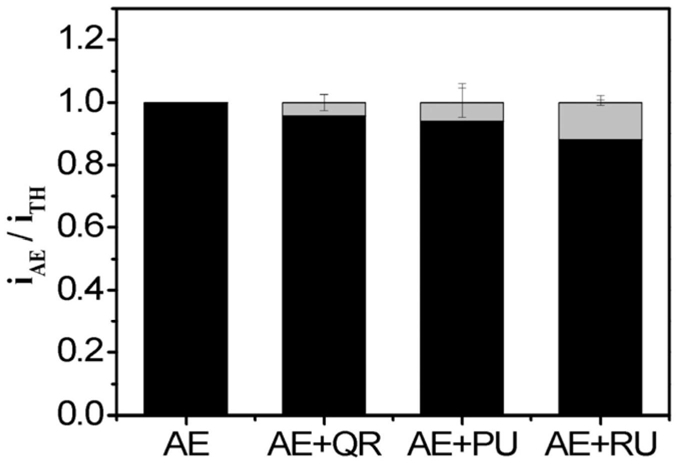

16.根据权利要求1-11任一项所述的检测芦荟大黄素含量的方法，其中，包括以芦荟大黄素的电流信号和硫堇的电流信号的比值和芦荟大黄素浓度得到线性方程。

17.根据权利要求16所述的检测芦荟大黄素含量的方法，其中，检测底液的pH范围为4-

6。

18.根据权利要求17所述的检测芦荟大黄素含量的方法，其中，检测底液为磷酸缓冲溶液。
