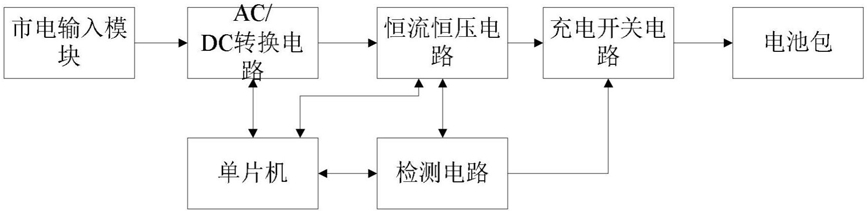

1.充电器保护电路，其特征在于，包括市电输入模块、AC/DC转换电路、恒流恒压电路、充电开关电路、电池包、单片机和检测电路，所述市电输入模块、AC/DC转换电路、恒流恒压电路、充电开关电路和电池包依次连接，AC/DC转换电路、恒流恒压电路和检测电路均与单片机连接，恒流恒压电路和充电开关电路均与检测电路连接，充电开关还连接检测电路；所述市电输入模块包括保险丝F1、共模电感LF1、滤波电容CX1、共模电感LF2、电阻R1和电阻R2，保险丝F1的一端连接市电的火线端，保险丝F1的另一端连接共模电感LF1的第一输入端，共模电感LF1的第二输入端连接市电的零线端，共模电感LF1的第一输出端连接滤波电容CX1的一端，共模电感LF1的第二输出端连接滤波电容CX1的另一端，电阻R1和电阻R2串联连接形成第一串联支路，所述第一串联支路并接在滤波电容CX1的两端，且第一串联支路的一端连接共模电感LF2的第一输入端，第一串联支路的另一端连接共模电感LF2的第二输入端共模电感LF2的第一输出端和第二输出端均连接AC/DC转换电路；所述AC/DC转换电路包括电阻R3至电阻R11、电阻R20至电阻R23、电容C1至电容C4、电容C6、电容C8、电容C14、电容C15、整流桥DB1、变压器T1、MOS管Q3、控制芯片U3、光耦U2A、二极管D4、二极管D8，整流桥DB1的第一输入端连接共模电感LF2的第一输出端，整流桥DB1的第二输入端连接共模电感LF2的第二输出端，整流桥DB1的第一输出端、电容C6的一端、电阻R3的一端、电阻R5的一端、电阻R7的一端、电阻R8的一端、电阻R9的一端和电容C1的一端均与变压器T1的初级线圈的一端连接，变压器T1的初级线圈的另一端连接至MOS管Q3的漏极；电阻R10的一端、电阻R11的一端，二极管D2的正极均连接变压器T1的次级线圈的一端，电阻R10的另一端、电阻R11的另一端均连接电容C3的一端，电容C3的另一端、二极管D2的负极和电容C2的一端均连接至恒流恒压电路，电阻R7的另一端，电阻R8的另一端，电阻R9的另一端，电容C1的另一端均与电阻R27的一端连接，电阻R26并接在电阻R27的连接，电阻R27的另一端连接二极管D8的负极，二极管D8的正极连接MOS管Q3的漏极；电阻R5的另一端通过电阻R6连接至控制芯片U3的供电端，二极管D4的负极连接电阻R20的一端，二极管D4的正极、电阻R21的一端和电阻R23的一端均与MOS管Q3的栅极连接，电阻R21的另一端和电阻R20的一端均连接至控制芯片U3的信号输入端，电阻R22的一端和电容C7的一端均连接至控制芯片U3的电流检测端，电阻R23的另一端、电阻R22的另一端和电阻R28的一端均连接MOS管Q3的源极；光耦U2A的一端连接至控制芯片U3的反馈引脚，电容C4并接在光耦U2A的两端；所述恒流恒压电路包括三极管Q1、电容C8、电容C10、电容C14、电容C15、二极管D6、二极管D7、稳压管D5、运算放大器U4C、运算放大器U4D、光耦U2B、电阻R12、电阻R14、电阻R15、电阻R31、电阻R33、电阻R34、电阻R41至电阻R48、电阻R50、电阻R51，三极管Q1的集电极连接二极管D2的负极，三极管Q1的基极连接稳压管Z5的一端，电阻R14和电阻R15串联形成第二串联支路，第二串联支路的一端连接三极管Q1的发射极，第二串联支路的另一端和稳压管Z5的另一端均接地，电容C10并接在第二串联支路的两端；电阻R33的一端和电阻R34的一端均与运算放大器U4C的反相输入端连接，电阻R33的另一端通过电容C8连接至运算放大器U4C的输出端，电阻R42的一端连接运算放大器U4C的输出端，另一端连接二极管D6的正极，电阻R43的一端连接在电阻R33与电阻R34之间，另一端接地，电阻R34的另一端连接三极管Q1的发射极；运算放大器U4C的同相输入端连接在电阻R44和电阻R46之间，电阻R44的另一端接地，电阻R46的另一端连接至三极管Q1的集电极；二极管D6的负极和二极管D7的负极均连接光耦U2B的正极，二极管D7的正极通过电阻R41连接至运算放大器U4D的输出端，电阻R12和电容C14形成第三串联支路，该第三串联支路并接在运算放大器U4D的反相输入端和输出端，电容C15、电阻R45的一端、电阻R47的一端、电阻R31的一端、电阻R48的一端均连接至运算放大器U4D的反相输入端，电阻R47的另一端连接电阻R48的另一端，电容C15的另一端、电阻R31的另一端均连接电阻R50的一端，电阻R50的另一端和电阻R51的一端均接地，电阻R51的另一端连接运算放大器U4D的同相输入端。

2.如权利要求1所述的充电器保护电路，其特征在于，所述充电开关电路包括MOS管Q2、三极管Q4、电阻R16至电阻R18、电阻R25，MOS管Q2的源极和电阻R17的一端均连接三极管Q1的集电极，电阻R17的另一端通过电阻R18连接三极管Q4的集电极，三极管Q4的发射极接地，MOS管Q2的栅极连接在电阻R17与电阻R18之间，MOS管Q2的漏极连接至电池包的正极，电阻R16的一端和电阻R25的一端连接三极管Q4的基极，电阻R16的另一端连接单片机的控制端。

3.如权利要求2所述的充电器保护电路，其特征在于，所述检测电路包括电阻R29、电阻R30、电阻R39、电阻R24、电阻R40、电阻R49、电阻R32、电阻R52、电阻R53、电容C9、电容C16、电阻R36、二极管D5、光耦U1B、运算放大器U4A、电阻R35和稳压管ZD1，电阻R29的一端和电阻R32的一端均连接至运算放大器U4A的反相输入端，电阻R30的一端连接至运算放大器U4A的同相输入端，电阻R32的另一端和电阻R24的一端连接至运算放大器U4A的输出端，电阻R24的另一端和电容C9的一端均连接至单片机的电流检测端，电阻R39的一端连接至电阻R40和电阻R49之间，另一端与单片机的电压检测端连接，电阻R40的一端连接电池包的正极，电阻R52的一端和电阻R53的一端均与电池包连接，电阻R52的另一端和电容C16的一端均连接单片机的控制指令输入端，电阻R36的一端通过二极管D5连接至稳压管ZD1与光耦U1B之间，稳压管ZD1的一端通过电阻R35连接至三极管Q1的集电极。
