1.一种三维多孔硫颗粒纳米材料的制备方法，其特征在于，所述制备方法包括以下步骤：

1)将造孔模板与蒸馏水混合，室温下超声分散，得混合溶液；

2)将硫代硫酸盐加入到步骤1)所得混合溶液中，搅拌至全部溶解后，加入表面活性剂和酸，室温下搅拌反应，反应结束后，静置，离心、洗涤、干燥，得包裹了造孔模板的硫颗粒；

3)将步骤2)制备的包裹了造孔模板的硫颗粒浸泡在固定溶剂中，溶解造孔模板，离心洗涤，干燥，即获得了三维多孔硫颗粒纳米材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤1)中所述造孔模板选自羧基聚苯乙烯微球；所述造孔模板与蒸馏水用量比为0.1～2.0mg/mL。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤2)中将硫代硫酸盐加入到步骤1)所得混合体系，硫代硫酸盐浓度为0.01～0.2mol/L。

4.根据权利要求1或3所述的制备方法，其特征在于，步骤2)中加入的表面活性剂在体系中的浓度0.001～0.1mol/L。

5.根据权利要求1或3所述的制备方法，其特征在于，步骤2)中加入的酸在体系中的浓度为0.01～0.2mol/L。

6.根据权利要求1-5任一项所述的制备方法，其特征在于，步骤2)中所述室温下搅拌反应时间为1～10小时。

7.根据权利要求1所述的制备方法，其特征在于，步骤3)中所述固定溶剂选自四氢呋喃，浸泡时间为5-90min；步骤3)中所述固定溶剂选自四氢呋喃(THF)，包裹造孔模板的硫颗粒与固定溶剂用量比小于1:20-200g/ml。

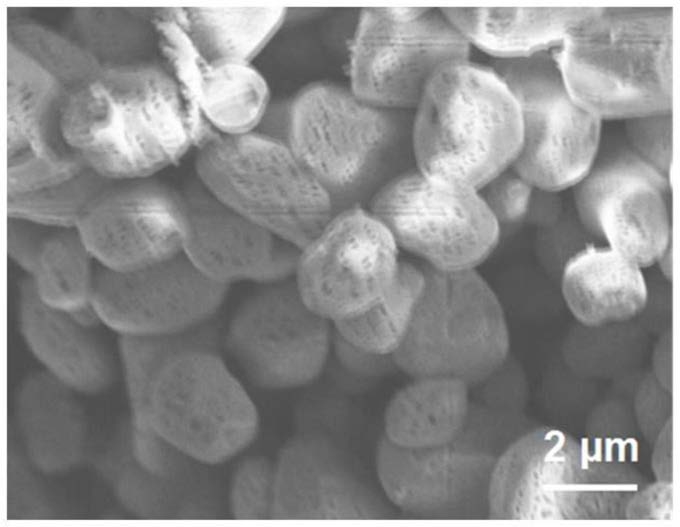

8.一种权利要求1-7任一项所述制备方法制备得到的三维多孔硫颗粒纳米材料。

9.一种锂硫电池正极，其特征在于，采用权利要求1-7任一项所述方法制备得到的三维多孔硫颗粒纳米材料制成。

10.一种锂硫电池，其特征在于，使用权利要求9所述的正极制成。
