1.三维管状结构二氧化锰负载硫的复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：

1)将锌盐与碱混匀在水中，得混合溶液，进行水热反应，将产物洗涤干燥，收集，得到氧化锌材料；

2)将步骤1)制备的氧化锌材料与高锰酸钾溶液放入反应釜中，进行水热反应，反应结束后，离心、洗涤、干燥，从而获得氧化锌/二氧化锰颗粒；

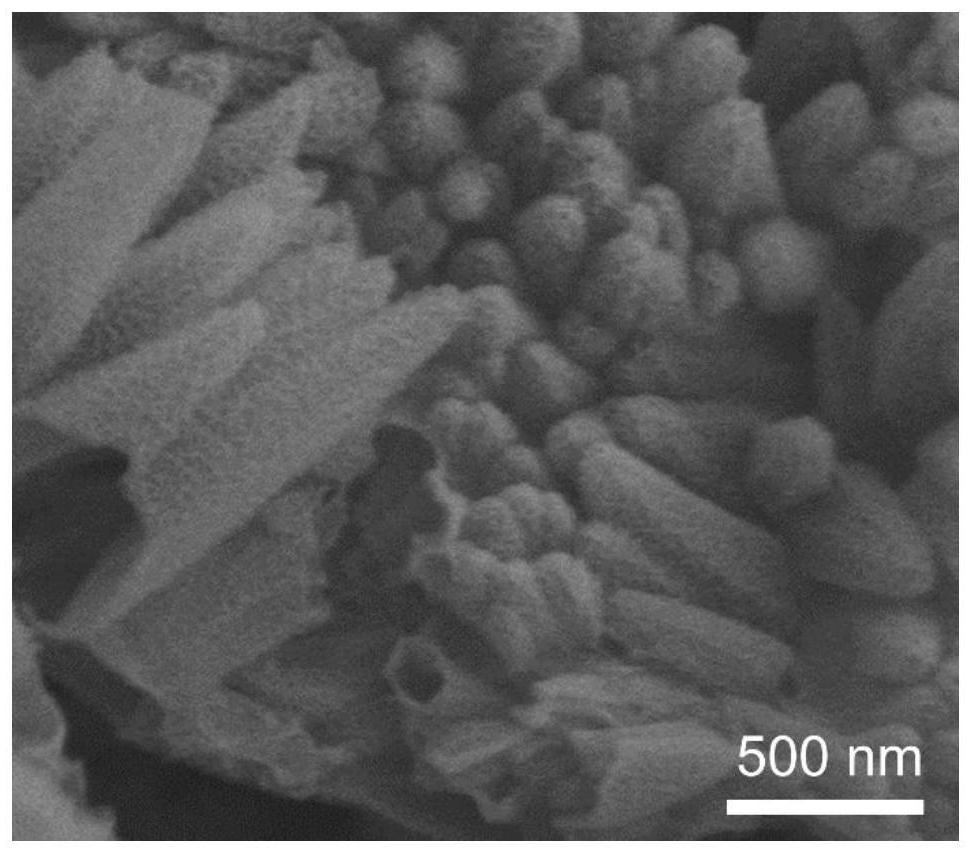

3)将步骤2)制备的氧化锌/二氧化锰颗粒加入到的稀盐酸溶液中，磁力搅拌反应，将产物离心、洗涤、干燥，获得空心管状氧化锰颗粒；

4)将步骤3)制备的空心管状氧化锰颗粒与硫粉混合均匀，在氩气气氛下熏硫，得到氧化锰/硫颗粒。

2.根据权利要求1所述的制备方法，其特征在于，步骤1)中所述水热反应温度为40-70℃，水热反应时间为4-9小时。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤2)中氧化锌与高锰酸钾溶液中的高锰酸钾的质量比为：1:2-4。

4.根据权利要求1或2所述的制备方法，其特征在于，步骤2)中所述水热反应温度为

130-200℃，反应时间为6-16小时。

5.根据权利要求1或2所述的制备方法，其特征在于，步骤3)中氧化锌/二氧化锰颗粒与稀盐酸溶液的用量比为0.1:20g/ml。

6.根据权利要求1-5任一项所述的制备方法，其特征在于，步骤4)中所述空心管状氧化锰颗粒与硫粉质量比为1：1-3。

7.根据权利要求1或6所述的制备方法，其特征在于，步骤4)中所述熏硫温度为120-200℃，熏硫时长为10-18小时。

8.采用权利要求1-7任一项所述方法制备得到的三维管状结构二氧化锰负载硫的复合材料。

9.锂硫电池正极，其特征在于，采用权利要求1-7任一项所述方法制备得到的三维管状结构二氧化锰负载硫的复合材料制成。

10.锂硫电池，其特征在于，使用权利要求9所述的正极制成。
