专利号: 2018103800666
申请人: 句容市合力印刷有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

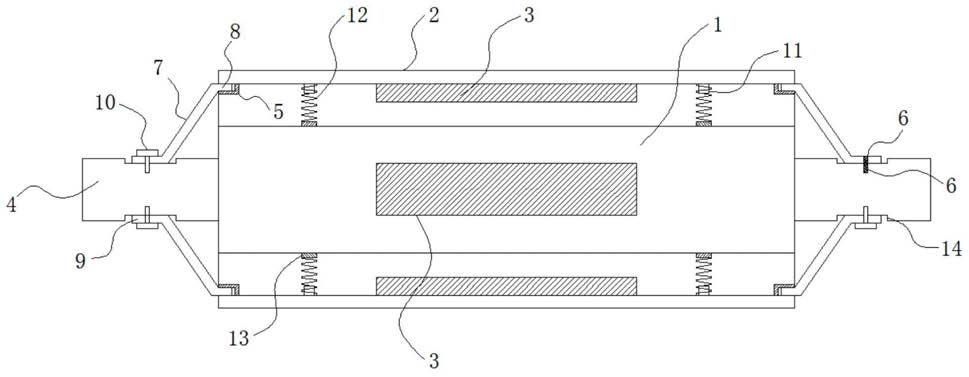

1.一种带有弹簧卡件的热压印辊轴装置,其特征在于:包括一个热压印辊轴(1)和一个热压印辊圈(2);所述的热压印辊轴(1)的内部设置有加热装置(3),辊轴表面则设置有压印面,且所述的热压印辊轴(1)的两端还相应安装有传动轴(4),而所述的传动轴(4)的一端则相应连接安装在传动装置上,另一端则相应安装有可拆卸的轴承;而所述的热压印辊圈(2)则设置为直筒状结构,热压印辊圈(2)的外表面同样设置为压印面,而热压印辊圈(2)的内侧面则同样安装有加热装置(3);且所述的热压印辊圈(2)的内径大于热压印辊轴(1),使得热压印辊圈(2)可套装在热压印辊轴(1)的外部,并且不妨碍热压印 辊圈(2)内加热装置(3)的安装;且所述的热压印辊圈(2)的两端部内侧面均安装有间隔均匀的且横向设置的卡槽体(5),该卡槽体(5)的开口设置在外侧并延伸至与热压印辊圈(2)的竖直面竖向齐平位置处,而两侧所述的传动轴(4)上则设置有与卡槽体(5)位置及数量相对应的螺纹安装孔(6);

还包括一组斜向支撑杆(7);所述的斜向支撑杆(7)与卡槽体(5)以及螺纹安装孔(6)的数量适配;该斜向支撑杆(7)的一端横向设置有卡块(8),该卡块(8)从外侧横向插入至热压印辊圈(2)内侧设置的卡槽体(5)中;而斜向支撑杆(7)的另一端则横向设置有安装块(9),该安装块(9)上相应设置有螺纹安装孔(6),所述的安装块(9)上的螺纹安装孔(6)与传动轴(4)上的螺纹安装孔(6)孔位对齐后,通过所设置的螺栓(10)将两者固定安装;所述的热压印辊圈(2)通过斜向支撑杆(7)的支撑安装可拆卸式固定套装在热压印辊轴(1)的外侧;

所述的热压印辊圈(2)的内侧面两侧还设置有向内侧凸起的卡头(11);所述的卡头(11)设置为在同一圆周面上间隔均匀设置;还包括弹簧件(12),所述的弹簧件(12)的一端可拆卸的卡在卡头(11)的外部;而弹簧件(12)的另一侧端则还安装有一弧形卡块(13),且该弧形卡块(13)的弧形轮廓与内侧的热压印辊轴(1)的外侧轮廓面相适配,弹簧件(12)该端的弧形卡块(13)可压在热压印辊轴(1)的外表面上,使所述的弹簧件(12)嵌装在热压印辊圈(2)和热压印辊轴(1)之间。

2.根据权利要求1所述的一种带有弹簧卡件的热压印辊轴装置,其特征在于:所述的热压印辊轴(1)和热压印辊圈(2)的宽度相同,且两者安装后热压印辊轴(1)的外侧面与热压印辊圈(2)的内侧面之间的间距10-20cm。

3.根据权利要求1所述的一种带有弹簧卡件的热压印辊轴装置,其特征在于:所述的传动轴(4)上还设置有与卡槽体(5)位置及个数相对应的安装槽(14),而传动轴(4)上的螺纹安装孔(6)则设置在安装槽(14)中;所述的斜向支撑杆(7)上的安装块(9)则安装在安装槽(14)中。

4.根据权利要求3所述的一种带有弹簧卡件的热压印辊轴装置,其特征在于:所述的安装槽(14 )设置为一环形的安装槽。

5.根据权利要求3所述的一种带有弹簧卡件的热压印辊轴装置,其特征在于:所述的热压印辊圈(2)上一侧端的卡槽体(5)以及与其相对应的设置在安装槽(14 )内的螺纹安装孔(6)共设置有四个;相应的一侧端上安装的斜向支撑杆(7)同样设置有四个。

6.根据权利要求3所述的一种带有弹簧卡件的热压印辊轴装置,其特征在于:所述的卡槽体(5 )设置为L形卡槽体;且所述的斜向支撑杆(7)的倾斜角度设置为45°。

7.根据权利要求1所述的一种带有弹簧卡件的热压印辊轴装置,其特征在于:所述的热压印辊圈(2)内一侧端安装的卡头(11)以及与卡头(11)配套安装的弹簧件(12)和弧形卡块(13)共设置有四组;且所述的热压印辊圈(2)和热压印辊轴(1)安装固定后位于同心状态。
