1.一种pH响应型AIE荧光纳米聚合物量子点的合成方法，其特征在于，包括以下步骤：

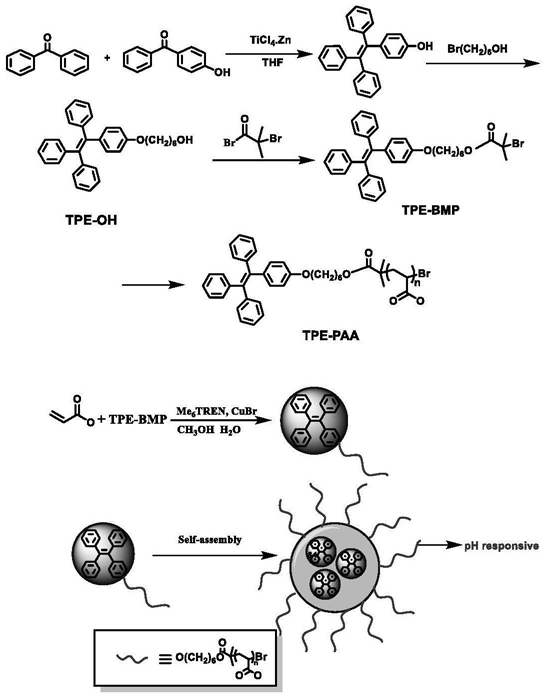

1)4-羟基四苯乙烯的合成：

将Zn粉、4-羟基二苯甲酮和二苯甲酮溶解在THF中，在氩气保护条件下加入TiCl4并回流；反应结束后，将反应混合液冷却至室温，加入K2CO3溶液并剧烈搅拌，然后将混合液过滤并用乙酸乙酯萃取得有机层，最后采用柱层析分离法对产物进行分离提纯，最终得到淡黄色固体4-羟基四乙烯；

2)TPE-OH的合成：

将4-羟基四乙烯、6-溴-1-己烷醇和K2CO3溶解在无水乙腈中，在氩气保护条件下回流；

反应结束后，将反应液冷却至室温，然后将反应液过滤，将有机层蒸发，最后采用柱层析分离法对粗产物进行分离提纯，最终得到淡黄色固体TPE-OH；

3)TPE-BMP的合成：

将TPE-OH、三乙胺和2-溴-2-甲基丙酰溴加入无水THF中，该混合物在室温下搅拌，反应结束后，反应液过滤；滤液浓缩，粗产品最后采用柱层析分离法对产物进行分离提纯，最终得到淡黄色的TPE-BMP；

4)TPE-PAA聚合物量子点的合成步骤如下：

将丙烯酸溶解在第一溶剂中并搅拌，然后在氩气保护条件下依次加入三(2-二甲氨基乙基)胺、CuBr、TPE-BMP，在室温下搅拌反应后将产物用乙醇沉淀，得到白色絮状沉淀即为TPE-PAA；将产物离心分离，所得到的固体再次用第二溶剂重新分散、离心，循环多次，最后将产物用真空烘箱常温烘干后得到白色块状TPE-PAA；

TPE-PAA在溶液中组装成纳米颗粒，疏水性TPE聚集在组装体的内部，亲水性PAA延伸聚集在组装体的外部，形成球状结构；

TPE-PAA纳米粒子的尺寸分布为100-300nm。

2.根据权利要求1所述的pH响应型AIE荧光纳米聚合物量子点的合成方法，其特征在于：步骤1)中，4-羟基二苯甲酮和二苯甲酮的摩尔比为1:1。

3.根据权利要求1所述的pH响应型AIE荧光纳米聚合物量子点的合成方法，其特征在于：步骤1)中，Zn粉、TiCl4和4-羟基二苯甲酮摩尔比为0.31：0.27：0.05。

4.根据权利要求1所述的pH响应型AIE荧光纳米聚合物量子点的合成方法，其特征在于：步骤2)中，4-羟基四乙烯、6-溴-1-己烷醇和K2CO3的摩尔比为1：(1～1.2)：(1～1.2)。

5.根据权利要求1所述的pH响应型AIE荧光纳米聚合物量子点的合成方法，其特征在于：步骤3)中，4-(6-羟基己烷基)四苯乙烯、三乙胺和2-溴-2-甲基丙酰溴的摩尔比为1：(1～1.25)：(1～1.25)。

6.根据权利要求1所述的pH响应型AIE荧光纳米聚合物量子点的合成方法，其特征在于：步骤4)中，丙烯酸与TPE-BMP的摩尔比为800:1。

7.根据权利要求1所述的pH响应型AIE荧光纳米聚合物量子点的合成方法，其特征在于：步骤4)中，第一溶剂和第二溶剂均为水和甲醇的混合物，第一溶剂中，V水:V甲醇＝2:1；第二溶剂中，V水:V乙醇＝1:2。

8.根据权利要求1至7中任意一项所述的pH响应型AIE荧光纳米聚合物量子点的合成方法，其特征在于：分离提纯采用的淋洗剂为乙酸乙酯与石油醚的混合物。

9.权利要求1至7中任意一项所述的pH响应型AIE荧光纳米聚合物量子点的合成方法制备的pH响应型AIE荧光纳米聚合物量子点在细胞显影中的应用，其特征在于，作为荧光生物探针使用。

10.权利要求1至7中任意一项所述的pH响应型AIE荧光纳米聚合物量子点的合成方法制备的pH响应型AIE荧光纳米聚合物量子点在细胞成像中的应用，其特征在于，用作pH响应的光学传感器，用于pH值测定。
