专利号: 2018103833782
申请人: 博兴兴业智能新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

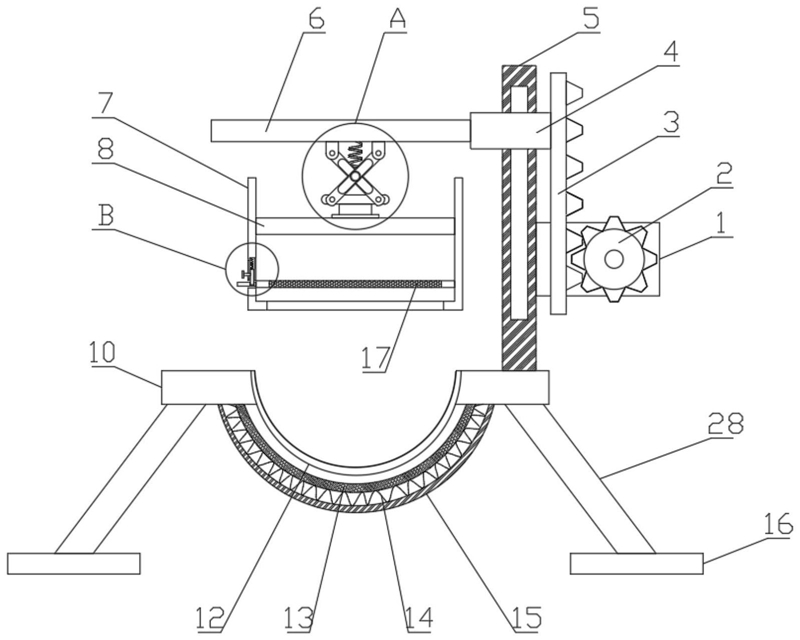

1.一种面条制作烹饪一体机,包括固定台(10),其特征在于,所述固定台(10)的上端侧壁设有升降装置,所述升降装置的侧壁固定连接有安装板(6),所述安装板(6)的下端设有缓冲装置,所述缓冲装置的下端设有活塞(8),所述安装板(6)的下端设有料桶(7),所述活塞(8)与料桶(7)的内壁紧密贴合,所述料桶(7)的下端设有出料口,所述料桶(7)的侧壁设有开口,所述开口的内壁设有装置腔,所述装置腔内设有挡板(20),所述挡板(20)通过第一弹性装置(19)固定连接在装置腔的内壁上,所述挡板(20)的侧壁固定连接有拉杆,所述拉杆贯穿装置腔,所述拉杆与装置腔的内壁活动连接,所述料桶(7)内设有模板(21),所述模板(21)的中部均匀分布有模孔(17),所述模板(21)的侧壁固定连接有握杆(18),所述固定台(10)的中部设有凹槽,所述凹槽内设有锅体(12),所述锅体(12)设有加热装置;

所述升降装置包括支撑杆(5)、活动环(4)、齿条(3)、齿轮(2)和驱动电机(1),所述支撑杆(5)固定连接在固定台(10)的上端,所述活动环(4)套设在支撑杆(5)上,所述齿条(3)固定连接在活动环(4)的侧壁上,所述驱动电机(1)固定连接在支撑杆(5)的侧壁上,所述齿轮(2)固定连接在驱动电机(1)输出轴的末端,所述齿轮(2)与齿条(3)相互啮合,所述活动环(4)的内壁沿其周向等间距设有四个限位块(9),所述支撑杆(5)的侧壁设有与限位块(9)相配合的条形槽,所述安装板(6)固定连接在活动环(4)的侧壁上;

所述缓冲装置包括转轴(27)、连接板(24)、液压油缸(26)、第二弹性装置(22)、法兰(25)、两个连接件(11)、连接杆(23),两个所述连接件(11)固定连接在安装板(6)的下端,两个所述连接杆(23)分别转动连接在两个所述连接件(11)的下端,两个所述连接杆(23)交叉设置,所述连接板(24)的两端分别转动连接在两个连接杆(23)远离连接件(11)的一端,两个所述连接杆(23)的中部均设有条形槽,所述转轴(27)贯穿两个条形槽,所述转轴(27)的两端均设有限位盘,所述限位盘与转轴(27)螺纹连接,所述第二弹性装置(22)的一端固定连接在转轴(27)上,所述第二弹性装置(22)远离转轴(27)的一端固定连接在安装板(6)的下端,所述液压油缸(26)固定连接在连接板(24)的下端,所述法兰(25)固定连接在液压油缸(26)的伸缩端,所述法兰(25)与活塞(8)固定连接。

2.根据权利要求1所述的一种面条制作烹饪一体机,其特征在于,所述加热装置包括固定连接在锅体(12)下端的碳纤维层(13)和保温层(15),所述碳纤维层(13)和保温层(15)之间设有加热丝(14),所述碳纤维层(13)与锅体(12)的下端紧密贴合。

3.根据权利要求1所述的一种面条制作烹饪一体机,其特征在于,所述固定台(10)的下端设有支撑腿(28),所述支撑腿(28)倾斜设置在固定台(10)的下端,所述支撑腿(28)的下端设有固定座(16),所述固定座(16)通过膨胀螺钉与地面固定连接。

4.根据权利要求1所述的一种面条制作烹饪一体机,其特征在于,所述第一弹性装置(19)与第二弹性装置(22)均为弹簧。
