1.一种抑制甲烷爆炸的抑爆材料的制备方法，其特征在于，所述方法包括如下步骤：(1)将凹凸棒土干燥后过140-200目筛，取筛下物配制凹凸棒土悬浮液，将所述凹凸棒土悬浮液离心除渣后取上层固体，将所述上层固体干燥后研磨成粉，获得提纯后的凹凸棒土；

(2)将步骤(1)中获得的提纯后的凹凸棒土加入水中后再加入浓度为4-6mol/L的盐酸溶液，在65-85℃下搅拌1-2h，制得金属盐溶液，所述提纯后的凹凸棒土和盐酸溶液的质量体积比为1:5-6，所述质量体积比单位为g:mL；

(3)待步骤(2)中制得的金属盐溶液冷却至室温后滴加氨水至所述金属盐溶液的pH值为7.6-8，形成凝胶沉淀，再加入无水乙醇，在40-50℃下搅拌0.5-1h，静止放置至所述凝胶沉淀完全析出；

(4)以水对步骤(3)中获得的凝胶沉淀进行洗涤并同时进行抽滤处理，然后将所述凝胶沉淀干燥后研磨成粉，制得改性后的凹凸棒土；

(5)将步骤(4)中制备的改性后的凹凸棒土加入无水乙醇中，制得改性后的凹凸棒土分散液，然后将NaHCO3溶液加入所述改性后的凹凸棒土分散液中混匀得混合液，将所述混合液静置1-3h后过滤，将滤渣干燥后研磨成粉，制得抑制甲烷爆炸的抑爆材料；所述混合液中改性后的凹凸棒土和NaHCO3的质量比为3-4:5。

2.如权利要求1所述的方法，其特征在于，步骤(1)中，所述凹凸棒土干燥具体为：将凹凸棒土在60-70℃，红外光条件下干燥8-12h，且按12次/min翻动所述凹凸棒土。

3.如权利要求1所述的方法，其特征在于，步骤(1)中，所述离心的速度为1300-1500r/min，时间为10-15min。

4.如权利要求1所述的方法，其特征在于，步骤(1)中，所述上层固体干燥具体为：在65-

85℃下干燥8-12h；所述研磨的时间为2-3h。

5.如权利要求1所述的方法，其特征在于，步骤(3)中，所述无水乙醇的加入量等于步骤(2)中盐酸溶液的加入量。

6.如权利要求1所述的方法，其特征在于，步骤(4)中，所述干燥具体为：在65-85℃下干燥8-12h，所述研磨的时间为1-2h。

7.如权利要求1所述的方法，其特征在于，步骤(5)中，所述改性后的凹凸棒土分散液中改性后的凹凸棒土与无水乙醇的质量体积比为3-4:10，所述质量体积比单位为g:mL。

8.如权利要求1所述的方法，其特征在于，步骤(5)中，所述NaHCO3溶液中NaHCO3与水的质量体积比为1:10，所述质量体积比单位为g:mL。

9.如权利要求1所述的方法，其特征在于，步骤(5)中，所述干燥具体为：在60-70℃下干燥10-12h，所述研磨的时间为1-2h。

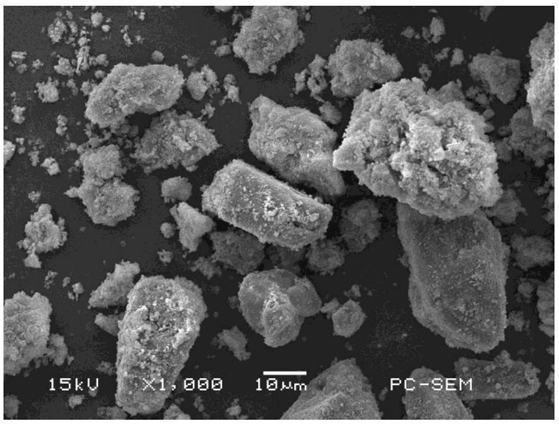

10.由权利要求1-9任一项所述的方法制备的抑制甲烷爆炸的抑爆材料。
