专利号: 2018103861369
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

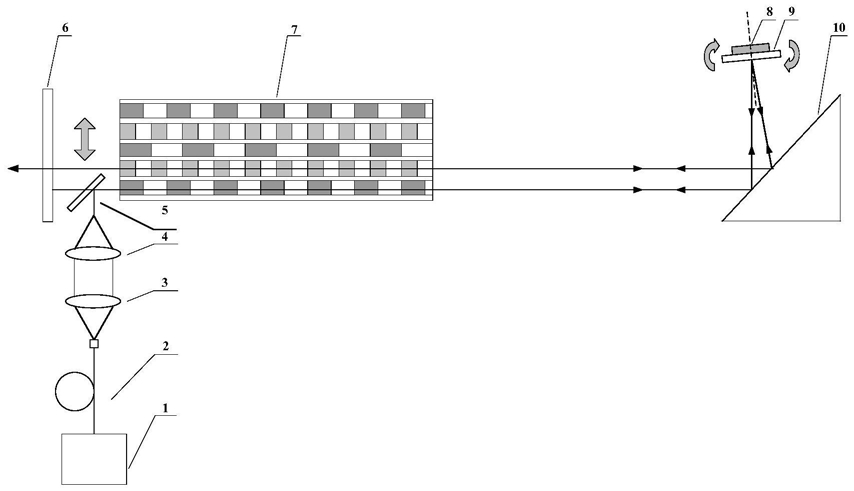

1.一种红外双波长可调谐自光参量振荡器,其特征在于,所述振荡器包括:激光二极管泵浦源(1)、传能光纤(2)、第一聚焦透镜(3)、第二聚焦透镜(4)、45°反射镜(5)、输出镜(6)、多周期通道Nd:MgO:PPLN晶体(7)、压电陶瓷(8)、反射镜(9)和直角反射棱镜(10),其中:所述输出镜(6)、45°反射镜(5)、多周期通道Nd:MgO:PPLN晶体(7)、直角反射棱镜(10)依次设置在水平方向上;

在所述45°反射镜(5)的通光面反射方向上依次设有第二聚焦透镜(4)、第一聚焦透镜(3)、传能光纤(2)和激光二极管泵浦源(1),其中,所述第一聚焦透镜(3)和第二聚焦透镜(4)构成激光二极管泵浦源耦合系统;

在所述直角反射棱镜(10)的通光面反射方向上设有压电陶瓷(8),所述压电陶瓷(8)与电控旋转台连接,所述压电陶瓷(8)表面粘贴有反射镜(9);

所述直角反射棱镜(10)入射点到反射镜(9)中心点之间的距离L、直角反射棱镜(10)入射光线与出射光线之间的垂直距离D、所述直角反射棱镜(10)的法线与垂直方向之间的夹角α,三者之间满足:L=D·(1+ctg2α)。

2.根据权利要求1所述的振荡器,其特征在于,所述45°反射镜(5)与水平方向呈45°角放置,其竖直方向能自由移动至与多周期通道Nd:MgO:PPLN晶体通道处于同一轴线上,以确保泵浦光经45°反射镜(5)能够进入多周期通道Nd:MgO:PPLN晶体,基频光、信号光和闲频光能穿过45°反射镜(5)。

3.根据权利要求1所述的振荡器,其特征在于,所述直角反射棱镜(10)的直角边水平放置,斜边朝向所述多周期通道Nd:MgO:PPLN晶体(7)。

4.根据权利要求1所述的振荡器,其特征在于,所述多周期通道Nd:MgO:PPLN晶体(7)由下自上依次为底层、通道层、和顶层。

5.根据权利要求4所述的振荡器,其特征在于,所述通道层包括多个通道,不同通道之间设有间隔层进行隔离。

6.根据权利要求5所述的振荡器,其特征在于,所述振荡器输出激光的波长与激光在通道间穿梭、振荡的路径有关。

7.根据权利要求4所述的振荡器,其特征在于,所述底层的底面贴合在温控器上,以控制多周期通道Nd:MgO:PPLN晶体的温度。

8.根据权利要求1所述的振荡器,其特征在于,所述多周期通道Nd:MgO:PPLN晶体(7)采用a轴切割。

9.根据权利要求1所述的振荡器,其特征在于,所述反射镜(9)能够以入射点为轴在水平面内旋转,且所述反射镜(9)的旋转角和伸长量可控。
