专利号: 2018103889218
申请人: 王珍丽
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

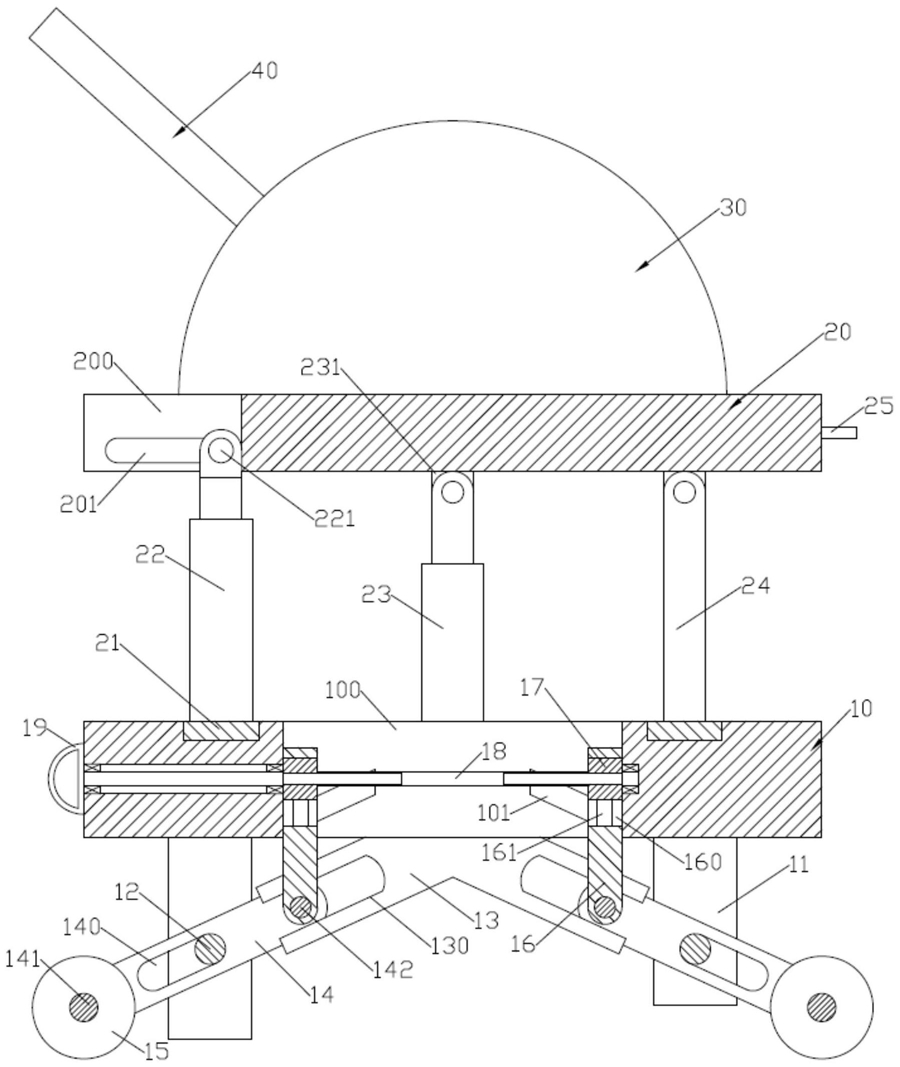

1.一种支撑稳定的便捷移动式消防炮,包括基台(20)、炮台(30)和炮管(40);炮台(30)安装在基台(20)上;炮管(40)安装在炮台(30)上;高压水泵安装在炮台(30)上并且与炮管(40)连接;其特征在于:还包括底座(10);基台(20)旋转设置在底座(10)上并且倾斜可调设置;底座(10)的下端面成型有一对左右对称设置的支撑组;支撑组包括一对前后对称设置的矩形的支撑座(11);同一支撑组的一对支撑座(11)之间倾斜移动设置有滚轮支撑杆(141);滚轮支撑杆(141)上枢接有一对前后对称设置的滚轮(15);当滚轮(15)处于最上端时,支撑座(11)的下端面位于滚轮(15)的下侧水平切面的下侧;当滚轮(15)处于最下端时,支撑座(11)的下端面位于滚轮(15)的下侧切面的上侧;

底座(10)的上端面中心成型有矩形的上下贯穿的驱动槽(100);底座(10)的下端面成型有一对前后对称设置的“八”字形的导向块(13);导向块(13)左右底面上伸缩设置有滚轮支撑板(14);滚轮支撑杆(141)固定在同侧的一对前后滚轮支撑板(14)的下端;一对导向块(13)相对的端面上分别成型有一对左右对称的倾斜设置的避让槽(130);同侧的一对前后滚轮支撑板(14)的上端固定有连接杆(142);连接杆(142)的前后两端穿过避让槽(130);连接杆(142)上枢接有矩形的驱动块(16);驱动块(16)竖直设置并且上端倾斜移动设置在驱动槽(100)的前后侧壁之间;

驱动槽(100)的前后侧壁上分别成型有一对左右对称的倾斜设置的移动导向条(101);

驱动块(16)的前后端面上成型有与移动导向条(101)配合的倾斜滑行槽;移动导向条(101)移动设置在驱动块(16)的倾斜滑行槽内;驱动块(16)的上端成型有左右贯穿设置的矩形的支撑驱动槽(160);支撑驱动槽(160)的前后侧壁上成型有竖直设置的矩形的竖直导向槽(161);支撑驱动槽(160)内升降设置有中心驱动块(17);中心驱动块(17)的前后端面上分别成型有与竖直导向槽(161)配合的中心导向块;驱动槽(100)的左右侧壁上枢接有驱动螺纹杆(18);驱动螺纹杆(18)的左右两端成型有旋向相反的螺纹部;中心驱动块(17)螺接在驱动螺纹杆(18)不同的螺纹部上;驱动螺纹杆(18)的左端穿过驱动槽(100)的左侧壁上并且固定有旋转手柄(19)。

2.根据权利要求1所述的一种支撑稳定的便捷移动式消防炮,其特征在于:同一支撑组的一对支撑座(11)的之间成型有圆柱状的支撑插杆(12);前后滚轮支撑板(14)成型有长孔状的滑行槽(140);支撑插杆(12)前后穿过同侧的一对前后滚轮支撑板(14)的滑行槽(140);滑行槽(140)的槽宽与支撑插杆(12)的直径相等。

3.根据权利要求1所述的一种支撑稳定的便捷移动式消防炮,其特征在于:底座(10)的上端面枢接有圆环状的中心旋转环(21);中心旋转环(21)上固定有倾斜支撑杆(24)、一对对称设置的倾斜中心伸缩杆(23)和倾斜驱动气缸(22);倾斜支撑杆(24)、一对倾斜中心伸缩杆(23)和倾斜驱动气缸(22)圆周均匀分布;一对倾斜中心伸缩杆(23)的上端铰接有倾斜滑行块(231);倾斜滑行块(231)的上端滑行设置在基台(20)的下端面上;倾斜滑行块(231)的移动方向垂直于一对倾斜中心伸缩杆(23)的连线方向;基台(20)位于倾斜驱动气缸(22)的上端成型有上下贯穿设置的倾斜避让槽(200);倾斜避让槽(200)远离倾斜支撑杆(24)的一侧贯穿设置;倾斜避让槽(200)相对的壁上分别成型有长孔状的倾斜导向槽(201);倾斜驱动气缸(22)的活塞杆上固定有倾斜导向杆(221);倾斜导向杆(221)的两端分别滑行设置在一对倾斜导向槽(201)内。

4.根据权利要求3所述的一种支撑稳定的便捷移动式消防炮,其特征在于:基台(20)的远离倾斜避让槽(200)的一端成型有移动手柄(25)。

5.根据权利要求1所述的一种支撑稳定的便捷移动式消防炮,其特征在于:当滚轮(15)处于最下端时,两侧滚轮(15)的外侧竖直切面位于底座(10)的左右端面的两侧。
