专利号: 2018103889383
申请人: 丽水市知科科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

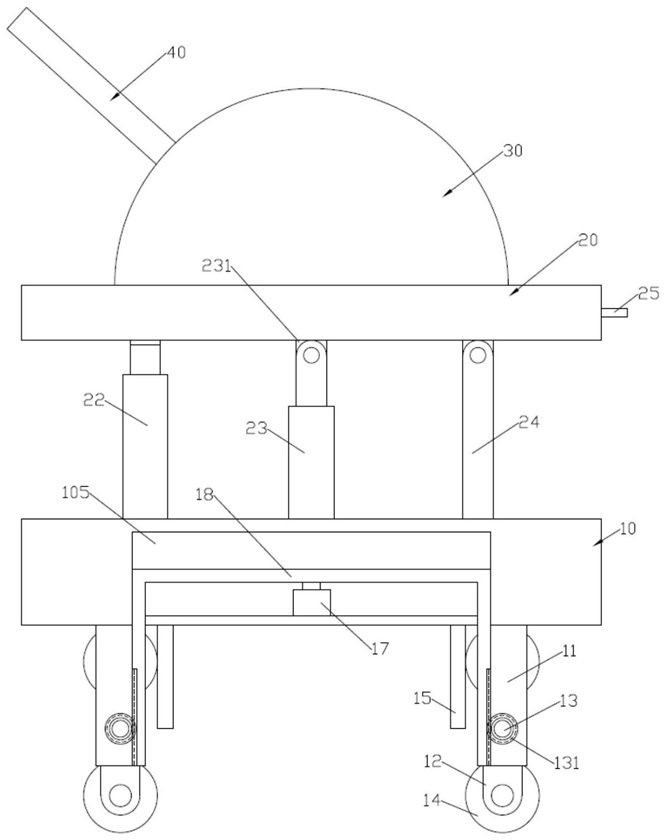

1.一种支撑稳定可靠的消防炮,包括基台(20)、炮台(30)和炮管(40);炮台(30)安装在基台(20)上;炮管(40)安装在炮台(30)上;高压水泵安装在炮台(30)上并且与炮管(40)连接;其特征在于:还包括底座(10);底座(10)的上端面上成型有圆柱槽状的旋转槽(100);旋转槽(100)内枢接有旋转底板(21);基台(20)倾斜可调设置在旋转底板(21)上;底座(10)的下端面成型有一对左右对称设置的支撑组;支撑组包括一对前后对称设置的矩形的支撑座(11);同一支撑组的一对支撑座(11)下部之间枢接有切换中心柱(13);切换中心柱(13)固定有一对前后对称设置的滚轮支撑板(12);同一支撑组上的一对滚轮支撑板(12)相对靠近的端面两端分别枢接有滚轮中心柱;滚轮中心柱上固定有滚轮(14);底座(10)的下端面上左右移动设置有一对限位块(15);一对限位块(15)同步靠近或者远离;一对限位块(15)的上端靠近的端面上成型有插设限位杆(151);旋转底板(21)的圆柱面下部成型有一对圆周均匀分布的与插设限位杆(151)配合的插设限位孔(210);一对滚轮支撑板(12)旋转过程中,滚轮(14)驱动限位块(15)左右移动;当两对滚轮支撑板(12)左右水平状态时,滚轮(14)的下端水平切面与支撑座(11)的底面平切并且一对限位块(15)抵靠在外侧的两对滚轮(14)的内侧;当两对滚轮支撑板(12)竖直状态时,下侧的滚轮(14)的下端水平切面低于支撑座(11)的底面并且一对限位块(15)抵靠在上端的两对滚轮(14)的内侧。

2.根据权利要求1所述的一种支撑稳定可靠的消防炮,其特征在于:底座(10)的前端面中心处成型有开口朝下设置的“凵”字形的升降槽(105);升降槽(105)内升降设置有开口朝下设置的“凵”字形的升降驱动块(18);升降驱动块(18)的竖直部的相对远离的端面上成型有切换驱动齿条;切换中心柱(13)的前端穿过前侧的支撑座(11)并且固定有切换驱动齿轮(131);一对旋转驱动齿条位于一对切换驱动齿轮(131)的内侧并且切换驱动齿轮(131)与对应侧的切换驱动齿条啮合;升降槽(105)的上端固定有升降气缸(17);升降驱动块(18)的水平部固定在升降气缸(17)的活塞杆的上端。

3.根据权利要求1所述的一种支撑稳定可靠的消防炮,其特征在于:底座(10)的下端面左右两端成型有限位平移槽(101);一对限位平移槽(101)的相对靠近的上端与旋转槽(100)连通;限位块(15)呈Z字形并且分别滑行设置在限位平移槽(101)内;一对限位平移槽(101)相对靠近的侧壁上成型有压簧安置槽(103);一对压簧安置槽(103)靠近的侧壁上固定有压簧(16);一对压簧(16)的相对远离的一端固定在对应侧的限位块(15)上。

4.根据权利要求3所述的一种支撑稳定可靠的消防炮,其特征在于:限位平移槽(101)的下端出口的左右侧壁之间成型有左右水平设置的圆柱状的水平滑行杆(102);限位块(15)套设在水平滑行杆(102)上。

5.根据权利要求1所述的一种支撑稳定可靠的消防炮,其特征在于:旋转底板(21)的上端面上固定有倾斜支撑杆(24)、一对对称设置的倾斜中心伸缩杆(23)和倾斜驱动气缸(22);倾斜支撑杆(24)、一对倾斜中心伸缩杆(23)和倾斜驱动气缸(22)圆周均匀分布;一对倾斜中心伸缩杆(23)的上端铰接有倾斜滑行块(231);倾斜滑行块(231)的上端滑行设置在基台(20)的下端面上;倾斜滑行块(231)的移动方向垂直于一对倾斜中心伸缩杆(23)的连线方向;基台(20)位于倾斜驱动气缸(22)的上端成型有上下贯穿设置的倾斜避让槽(200);

倾斜避让槽(200)远离倾斜支撑杆(24)的一侧贯穿设置;倾斜避让槽(200)相对的壁上分别成型有长孔状的倾斜导向槽(201);倾斜驱动气缸(22)的活塞杆上固定有倾斜导向杆(221);倾斜导向杆(221)的两端分别滑行设置在一对倾斜导向槽(201)内。

6.根据权利要求5所述的一种支撑稳定可靠的消防炮,其特征在于:基台(20)的远离倾斜避让槽(200)的一端成型有移动手柄(25)。
