1.一种石墨烯/硫正极片的电化学制备方法，其特征在于，包括以下步骤：步骤1：将研磨后的五水硫代硫酸钠加入氧化石墨烯分散液，并搅拌溶解和超声，得到五水硫代硫酸钠/氧化石墨烯混合分散液；

步骤2：将盐酸逐滴加入步骤1中得到的五水硫代硫酸钠/氧化石墨烯混合分散液，同时保持磁力搅拌至反应生成的二氧化硫完全挥发，得到氧化石墨烯/硫混合分散液；

步骤3：将泡沫镍依次在丙酮、盐酸、去离子水和无水乙醇中超声清洗，最后用冷风吹干；

步骤4：将步骤3中得到的泡沫镍浸入步骤2中得到氧化石墨烯/硫混合分散液中超声处理；

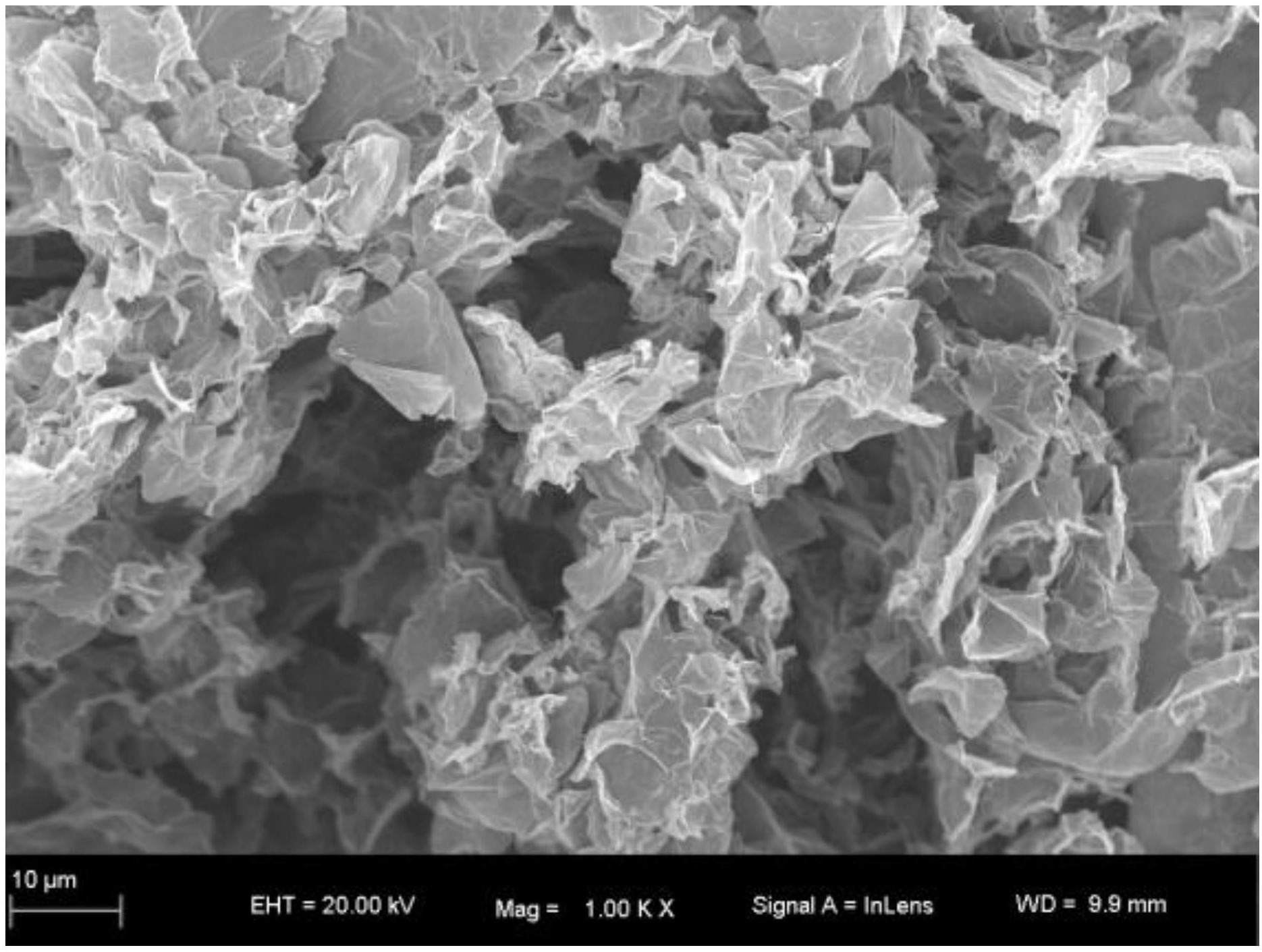

步骤5：以步骤4中得到的泡沫镍为工作电极，在步骤2中得到的氧化石墨烯/硫混合分散液中将氧化石墨烯/硫通过电化学法沉积于泡沫镍，氧化石墨烯同时被电化学还原得到电化学还原氧化石墨烯/硫/泡沫镍复合材料，最后用去离子水冲洗并冷冻干燥即得。

2.如权利要求1所述的一种石墨烯/硫正极片的电化学制备方法，其特征在于，所述步骤1中超声的时间为1～1.5h。

3.如权利要求1所述的一种石墨烯/硫正极片的电化学制备方法，其特征在于，所述步骤2中得到的氧化石墨烯/硫混合分散液中硫与氧化石墨烯的质量比为6～7：4～3。

4.如权利要求1所述的一种石墨烯/硫正极片的电化学制备方法，其特征在于，所述步骤2中盐酸与五水硫代硫酸钠反应生成的氯化钠浓度为0.20～0.25mol L-1。

5.如权利要求1所述的一种石墨烯/硫正极片的电化学制备方法，其特征在于，所述步骤3中泡沫镍为圆片形且直径为12.5mm，厚度为0.5mm。

6.如权利要求1所述的一种石墨烯/硫正极片的电化学制备方法，其特征在于，所述步骤3中每步超声时间均为15min。

7.如权利要求1所述的一种石墨烯/硫正极片的电化学制备方法，其特征在于，所述步骤4中的超声时间为10～20min。

8.如权利要求1所述的一种石墨烯/硫正极片的电化学制备方法，其特征在于，所述步骤5中电化学法为恒电位法，电位为-1.0～-1.4V，沉积时间为1～3h。
