1.一种大孔径泡沫硅-还原氧化石墨烯基电化学修饰材料，其特征在于，所述的电化学修饰材料为MCFs-rGO。

2.权利要求1所述的一种大孔径泡沫硅-还原氧化石墨烯基电化学修饰材料的制备方法，其特征在于，包括如下步骤：在水合肼作用下，氧化石墨烯GO与模板剂三嵌段共聚物聚环氧乙烷-聚环氧丙烷-聚环氧乙烷P123复合，获得复合物P123-rGO，再通过硅烷化反应使MCFs在P123-rGO上原位生长，最后除去模板剂，得到电化学修饰材料MCFs-rGO。

3.根据权利要求2所述的制备方法，其特征在于，具体为：

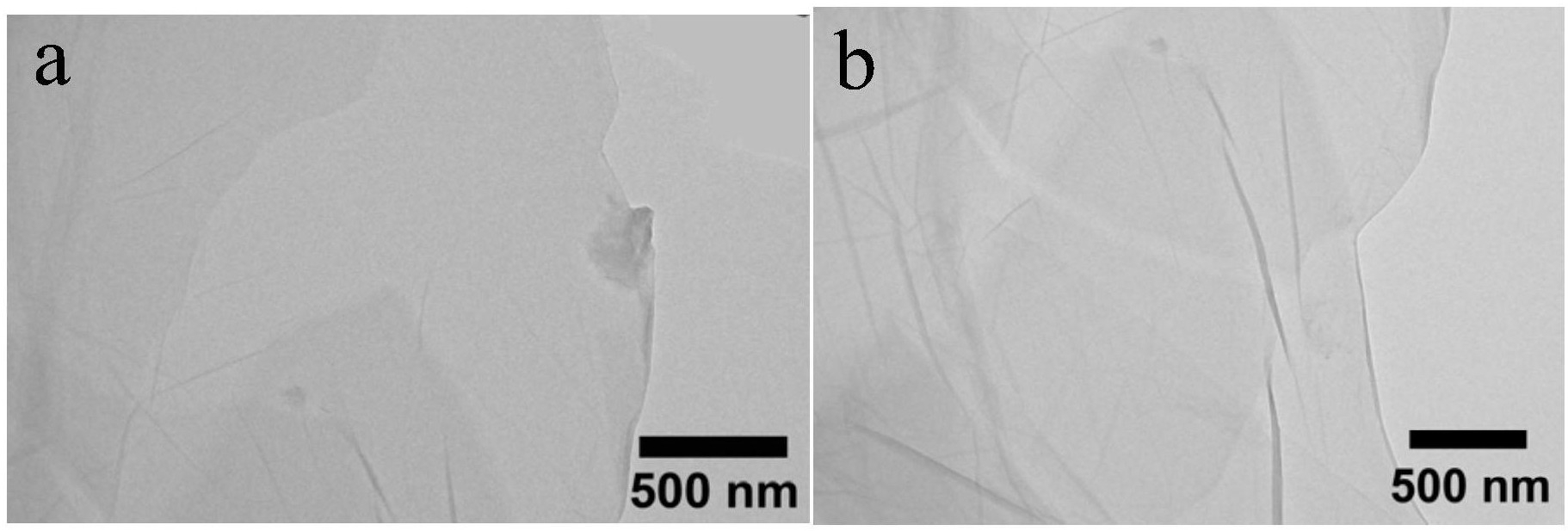

1)复合物P123-rGO的合成：将氧化石墨烯GO超声分散于去离子水中，加入三嵌段共聚物聚环氧乙烷-聚环氧丙烷-聚环氧乙烷P123和氨水后，继续搅拌20～30分钟，加入水合肼后，调节混合溶液的pH值在9～10之间，将混合溶液在110℃下回流24小时，离心，洗涤，得复合物P123-rGO；

2)电化学修饰材料MCFs-rGO的合成：在搅拌下，将三嵌段共聚物聚环氧乙烷-聚环氧丙烷-聚环氧乙烷P123加入到盐酸和复合物P123-rGO的混合液中，搅拌至P123完全溶解后，在

38℃下加入均三甲苯TMB，继续搅拌60～70分钟，然后，加入正硅酸四乙酯TEOS，将混合物在

38℃下搅拌20小时后转移到水热反应器中，在110℃下反应24小时，冷却后，依次用甲苯和丙酮洗涤，真空干燥，最后在500℃下煅烧1-2小时，得电化学修饰材料MCFs-rGO。

4.根据权利要求3所述的制备方法，其特征在于，步骤1)中，氧化石墨烯GO、三嵌段共聚物聚环氧乙烷-聚环氧丙烷-聚环氧乙烷P123的质量之比为1:(3.8～4.2)；三嵌段共聚物聚环氧乙烷-聚环氧丙烷-聚环氧乙烷P123、水合肼和氨水的质量之比为1:(4.3～4.5):(4.4～4.7)。

5.根据权利要求3所述的制备方法，其特征在于，步骤2)中，三嵌段共聚物聚环氧乙烷-聚环氧丙烷-聚环氧乙烷P123、盐酸、复合物P123-rGO、均三甲苯TMB和正硅酸四乙酯的物质的量之比为1:(552～553):(0.5-0.55):(33～34):(39～40)。

6.权利要求1所述的一种大孔径泡沫硅-还原氧化石墨烯基电化学修饰材料在电化学传感器中的应用。

7.根据权利要求6所述的应用，其特征在于，所述的电化学传感器是Hb-MCFs-rGO/GC修饰电极，其制备方法包括如下步骤：将权利要求1所述的大孔径泡沫硅-还原氧化石墨烯基电化学修饰材料MCFs-rGO与血红蛋白Hb在去离子水中混合，并将混合物漩涡20分钟，加入

1.25％nafion溶液后继续漩涡10分钟，混合均匀，并涂覆于玻碳电极GC上，制备成Hb-MCFs-rGO/GC修饰电极。

8.根据权利要求7所述的应用，其特征在于，MCFs-rGO、血红蛋白Hb、和nafion的质量之比为1:(2.3～2.7):(0.20～0.25)。

9.一种电化学检测过氧化氢的方法，其特征在于，方法如下：以Hb-MCFs-rGO/GC修饰电极为工作电极，铂丝为对电极，Ag/AgCl为参比电极，将三电极体系插入含有过氧化氢的pH为7.0的PBS缓冲溶液中，在电势0.2～0.8V范围内，扫速0.2Vs-1下进行检测。
