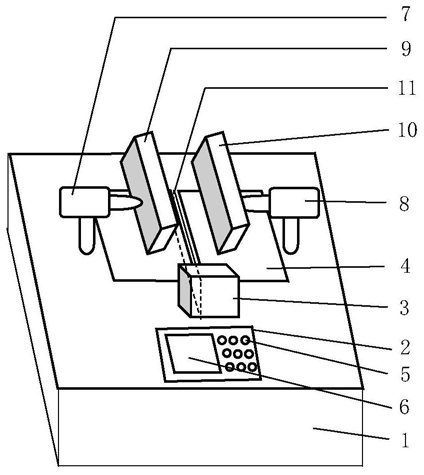

1.一种面料折皱回复性能测试装置，其特征在于：该装置包括有装置箱(1)，装置箱(1)上从前到后依次设有控制台(2)、相机(3)、夹布装置，控制台(2)控制相机(3)和夹布装置的运行；控制台(2)由控制按钮(5)和显示屏(6)组成；夹布装置由试样台(4)、左气缸(7)、右气缸(8)、左压块(9)、右压块(10)、薄片(11)组成；薄片(11)位于装置箱(1)的中间并与左侧面平行，薄片(11)的上端与装置箱(1)的上平面齐平、下端与装置箱(1)内的升降器(12)连接，升降器(12)控制薄片(11)穿过装置箱(1)的上平面上下竖直运动；左气缸(7)和右气缸(8)对称设置在薄片(11)的左右两侧，左压块(9)和右压块(10)分别对称固定设置在左气缸(7)和右气缸(8)的内侧并与薄片(11)平行，左气缸(7)和右气缸(8)分别控制左压块(9)和右压块(10)左右平行运动；相机(3)置于装置箱(1)的中间并与薄片(11)垂直，其镜头朝向薄片(11)。

2.根据权利要求1所述的一种面料折皱回复性能测试装置，其特征在于：所述升降器(12)由下气缸(13)和固定夹(14)组成，固定夹(14)下端与下气缸(13)固定连接、上端与薄片(11)下端固定连接。

3.根据权利要求1所述的一种面料折皱回复性能测试装置，其特征在于：所述薄片(11)的厚度为0.2mm，薄片(11)通过装置箱(1)的上平面的缝宽度为2mm，左压块(9)、右压块(10)的下端与装置箱(1)上表面的距离为50mm，左压块(9)、右压块(10)的尺寸为400mm×50mm×

20mm。

4.权利要求1所述的一种面料折皱回复性能测试装置在测试面料折皱回复性能时的用途。

5.根据权利要求4所述的一种面料折皱回复性能测试装置在测试面料折皱回复性能时的用途，其特征在于测试过程步骤如下：第一步：选择尺寸为380mm×380mm的待测面料，将待测面料水平放置在试样台(4)上；

第二步：启动升降器(12)，通过薄片(11)将待测面料顶起60～90mm，使部分待测面料进入左压块(9)和右压块(10)之间，通过左气缸(7)和右气缸(8)使左压块(9)和右压块(10)相向而行，与待测面料接触后施加5N～25N的压力，加压5s～10min，接着控制左压块(9)和右压块(10)相背而行，薄片(11)迅速下降使待测面料自由下落，用相机(3)记录待测面料开始下落到结束的图像；

第三步：利用图像处理技术，测量每帧图像折痕位置和折痕附近试样弯曲程度，评价折皱回复性能。

6.根据权利要求5所述的一种面料折皱回复性能测试装置在测试面料折皱回复性能时的用途，其特征在于：所述薄片(11)上升速度为0.02m/s，下降速度为10m/s。

7.根据权利要求5所述的一种面料折皱回复性能测试装置在测试面料折皱回复性能时的用途，其特征在于：所述左压块(9)和右压块(10)相向而行速度为0.02m/s，相背而行速度为3m/s。

8.根据权利要求5所述的一种面料折皱回复性能测试装置在测试面料折皱回复性能时的用途，其特征在于：所述相机(3)的采集帧频为30帧/s，采集的图像大小为1280像素×960像素，采集时间为5s～10min。
