1.一种无聚集酞菁MA-VA聚合物，其特征在于，结构通式为：

其中，M表示三价主族金属；

R表示氨基。

2.根据权利要求1所述的无聚集酞菁MA-VA聚合物，其特征在于，所述M表示铟(In)、镓(Ga)或铝(Al)，优选铟(In)。

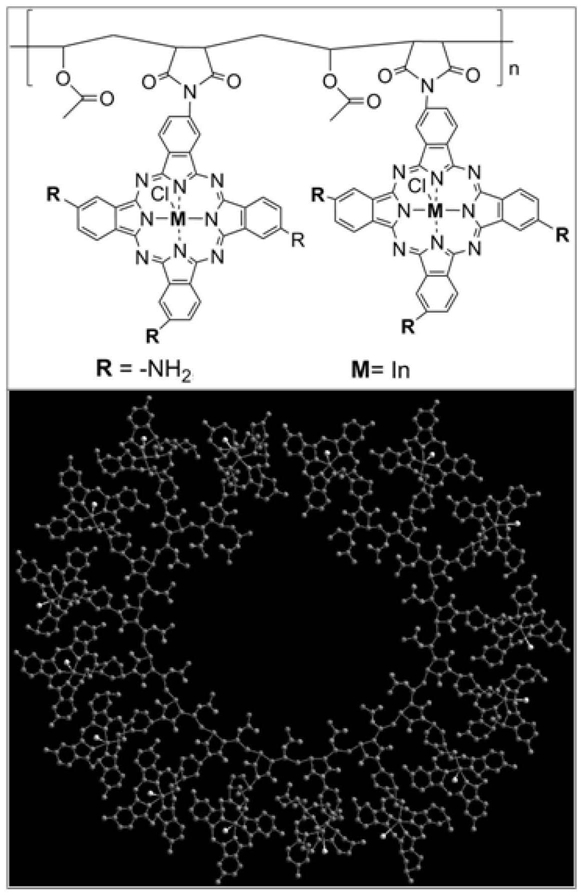

3.根据权利要求1所述的无聚集酞菁MA-VA聚合物，其特征在于，所述聚合物最低能量的结构中聚合物主链呈圆形，酞菁接枝单元以无聚集的状态分布于圆形主链周围。

4.根据权利要求1所述的无聚集酞菁MA-VA聚合物，其特征在于，所述聚合物的三阶非线性吸收系数在2.5×10-10m/W以上，和/或所述聚合物的分解温度在300℃以上。

5.一种根据权利要求1所述的无聚集酞菁MA-VA聚合物的合成方法，其特征在于，包括以下步骤：通过醋酸乙烯酯-马来酸酐(MV-VA)聚合物基体和氨基取代氯化金属酞菁反应得到。

6.根据权利要求5所述的合成方法，其特征在于：

通过包括以下步骤的方法合成所述MV-VA聚合物基体：

(1-1)分别将马来酸酐(MA)、醋酸乙烯酯(VA)和蒸馏水加入到三口烧瓶中得到混合液体；其中，马来酸酐(MA)、醋酸乙烯酯(VA)和蒸馏水之间的摩尔比为1:(1～1.5):(30～40)；

(1-2)向混合液体中通保护气如N2 30～60min后，加热升温至60-80℃；

(1-3)加入氧化还原引发剂(NH4)2S2O8-NaHSO3，在保护气如N2保护下反应3-5h；其中，所述氧化还原引发剂的总摩尔量为马来酸酐(MA)摩尔量的3～5％；(NH4)2S2O8与NaHSO3的摩尔比为5～15:1；

(1-4)反应产物用旋转蒸发仪和热真空箱将水除去，再用醇溶解、过滤3次除去反应产物中的无机盐杂质，干燥后得到醋酸乙烯酯-马来酸聚合物；

(1-5)将得到的醋酸乙烯酯-马来酸聚合物加入乙酸酐中回流1～3h，过滤后在50-70℃下真空干燥3～8h，得到MV-VA聚合物基体；

通过包括以下步骤的方法合成所述氨基取代氯化金属酞菁：

(2-1)将4-硝基邻苯二甲腈加入到盛有有机溶剂的容器中，通入保护气如N2并不断搅拌，升高温度至60～80℃，保持2～5h；其中，所述有机溶剂包括：醇例如正丙醇、异丙醇、正丁醇、正戊醇，芳烃例如甲苯，卤代烃例如1,2-二氯乙烷，醚例如1,4-二氧六环；

(2-2)加入无水MCl3和作为催化剂的1,8-二氮杂二环十一碳-7-烯(DBU)，继续通保护气搅拌5～60min得到混合溶液；其中，MCl3与4-硝基邻苯二甲腈的摩尔比为：(0.125～0.25):

1；1,8-二氮杂二环十一碳-7-烯与4-硝基邻苯二甲腈的摩尔比为：(0.003～0.03):1；

(2-3)缓慢升高温度至回流，然后保持24～48h，混合溶液逐渐变成蓝色溶液；

(2-4)将溶液冷却以后倒入醇中搅拌10～60min，静置沉淀，过滤，得到蓝黑色的硝基取代氯化金属酞菁固体产物；

(2-5)将硝基取代氯化金属酞菁和Na2S·9H2O加入到盛有有机溶剂的容器中，完全溶解后，升高温度至60～70℃，快速搅拌1～2h，反应物加入水中沉淀，过滤、洗涤和干燥，得到墨绿色的氨基取代氯化金属酞菁固体；其中，所述有机溶剂包括：N,N-二甲基甲酰胺、N,N-二甲基乙酰胺、二甲基亚砜、N-甲基吡咯烷酮；所述Na2S·9H2O与所述硝基取代氯化金属酞菁的摩尔比为：5～20:1。

优选地，所述氨基取代氯化金属酞菁的合成还可以包括以下分离提纯步骤：(2-6)热真空处理：在较低的真空压力、120～180℃的温度下，对步骤(2-5)中的产物进行热真空处理，以去除残留的小分子溶剂和有机化合物；其中，所述较低的真空压力是指

0.1Pa以下优选0.01Pa以下的压力；

所述无聚集酞菁接枝MA-VA聚合物的合成包括以下步骤：

(3-1)将MA-VA聚合物基体加入到盛有DMF溶剂的容器中，完全溶解后，向容器中滴加溶解了氨基取代氯化金属酞菁的DMF溶液，其中，MA-VA聚合物基体与氨基取代氯化金属酞菁的质量比为1:(0.1～0.4)；

(3-2)加热升高温度至60～80℃，反应3～5h，冷却后加入醇沉淀，过滤、洗涤和干燥，得到无聚集酞菁接枝聚合物(MA-VA-TNPcMCl)；

优选地，所述无聚集酞菁接枝MA-VA聚合物的合成方法还可以包括以下分离提纯步骤：(3-3)热真空处理：在较低的真空压力、120～180℃的温度下，对步骤(3-2)中的产物进行热真空处理，以去除残留的小分子溶剂和有机化合物；其中，所述较低的真空压力是指

0.1Pa以下优选0.01Pa以下的压力。

7.根据权利要求1-4任一项所述的无聚集酞菁接枝MA-VA聚合物作为激光防护材料的应用。

8.一种光限幅器件，其包含权利要求1-4任一项所述的无聚集酞菁接枝MA-VA聚合物。

9.一种固体膜器件，其包含权利要求1-4任一项所述的无聚集酞菁接枝MA-VA聚合物作为光限幅材料。

10.一种根据权利要求9所述的固体膜器件的制备方法，包括：

(1)将根据权利要求1-4任一项所述的无聚集酞菁接枝MA-VA聚合物的粉末真空干燥后溶解在DMSO中，50～70℃下不断搅拌配置成5～10wt％的溶液，静置1～3h以脱出溶液中的气泡，得到均匀溶液；

(2)将一定量的均匀溶液倒在洁净的聚四氟乙烯平板的凹槽中，将聚四氟乙烯凹槽平稳放入烘箱中，在110～120℃下将溶剂完全烘干，得到包含无聚集酞菁接枝MA-VA聚合物作为光限幅材料的固体膜器件。
