专利号: 2018103961668
申请人: 博兴兴业精细化工产业发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

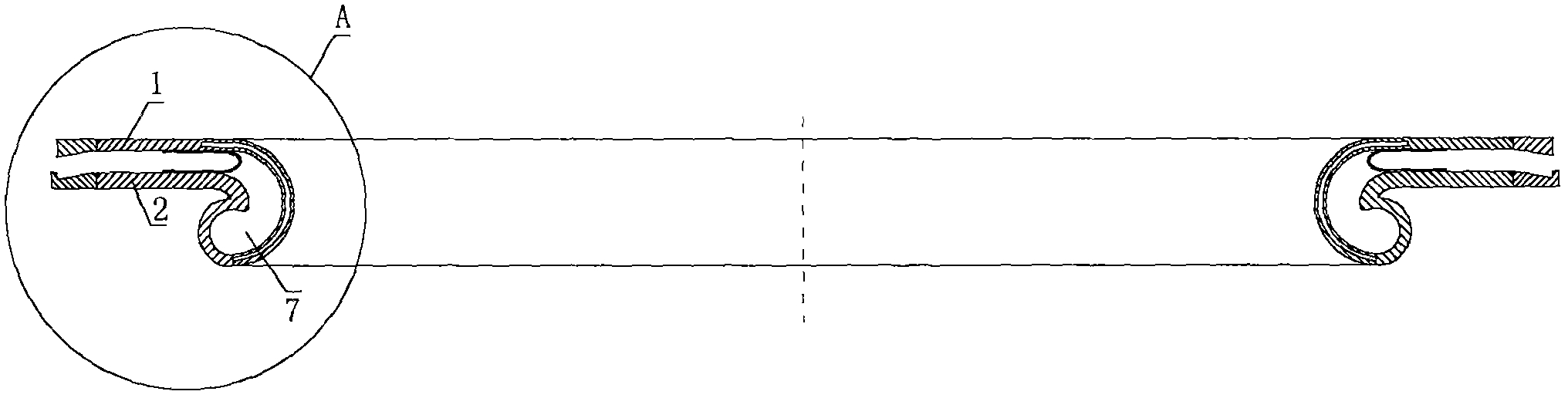

1.搪瓷反应釜封头密封复合结构件,包括:环形基片,其特征在于,还包括:位于所述环形基片上方的环形压片,所述环形基片的内边缘向下延伸形成紧压包片,所述环形压片的内边缘向下延伸形成施压包片,所述紧压包片与所述施压包片末端相接以形成密封囊。

2.根据权利要求1所述的搪瓷反应釜封头密封复合结构件,其特征在于,所述紧压包片包括:第一包片,所述第一包片向靠近反应釜的搪瓷胆内壁的一侧弯曲,且所述第一包片的外壁与所述搪瓷胆内壁紧贴。

3.根据权利要求2所述的搪瓷反应釜封头密封复合结构件,其特征在于,所述紧压包片还包括:第二包片,所述第二包片一端与所述环形基片的内边缘平滑连接,另一端与所述第一包片连接,且所述第二包片的末端与搪瓷胆内壁相距一定的距离。

4.根据权利要求3所述的搪瓷反应釜封头密封复合结构件,其特征在于,所述第二包片的末端与所述搪瓷胆内壁相距的距离为所述环形基片宽度的六分之一。

5.根据权利要求2或4所述的搪瓷反应釜封头密封复合结构件,其特征在于,还包括:嵌置在所述施压包片内部的金属支撑片,所述金属支撑片的一端伸入所述环形压片内,另一端抵在所述施压包片与所述紧压包片的连接位置处。

6.根据权利要求5所述的搪瓷反应釜封头密封复合结构件,其特征在于,还包括:设置在所述密封囊的口部的密封膜片,所述密封膜片一端粘结在所述环形压片上,另一端粘结在所述环形基片上,所述密封膜片上开设若干气孔。

7.根据权利要求6所述的搪瓷反应釜封头密封复合结构件,其特征在于,还包括:与所述环形基片的外边缘连接的扣合底片,所述扣合底片自与所述环形基片连接的一端至尾端厚度逐渐减小。

8.根据权利要求7所述的搪瓷反应釜封头密封复合结构件,其特征在于,还包括:与所述环形压片的外边缘连接的扣合顶片,所述扣合顶片自与所述环形压片连接的一端至尾端厚度逐渐增大。

9.根据权利要求8所述的搪瓷反应釜封头密封复合结构件,其特征在于,还包括:所述扣合底片的上表面的倾斜角度与所述扣合顶片的下表面的倾斜角度一致。

10.根据权利要求9所述的搪瓷反应釜封头密封复合结构件,其特征在于,所述扣合底片的末端向上弯曲形成折弯部,当所述扣合顶片与所述扣合底片相扣合时,所述扣合顶片的末端抵住所述折弯部。
