专利号: 2018103986330
申请人: 史启俊
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

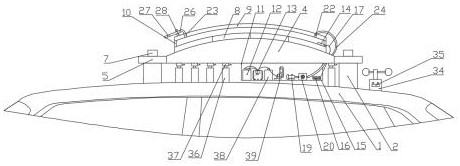

1.一种新能源汽车太阳能车顶,包括汽车车顶(1),其特征在于,所述汽车车顶(1)上设有太阳能发电机构,所述太阳能发电机构由固定安装在汽车车顶(1)上表面四个角的固定柱(2)、位于固定柱(2)上表面的螺纹孔(3)、位于汽车车顶(1)上表面的固定架(4)、固定安装在固定架(4)四周与固定柱(2)位置对应的连接板(5)、位于连接板(5)上与螺纹孔(3)位置对应的通孔(6)、一端穿过通孔(6)通过螺纹套装在螺纹孔(3)内的螺柱(7)、固定安装在固定架(4)上表面的弧形太阳能电池板(8)、固定安装在弧形太阳能电池板(8)上表面的高透光钢化玻璃外壳(9)、固定安装在弧形太阳能电池板(8)与高透光钢化玻璃外壳(9)连接处的防水硅胶(10)、固定安装在固定架(4)下表面位于汽车车顶(1)上方的防护外壳(11)、固定安装在防护外壳(11)内下表面的可充电锂电池(12)、固定安装在防护外壳(11)内下表面位于可充电锂电池(12)一侧吧并与可充电锂电池(12)电性连接的光伏控制器(13)共同构成的,所述汽车车顶(1)上设有温度调控机构,所述温度调控机构由固定安装在弧形太阳能电池板(8)上表面一侧位于高透光钢化玻璃外壳(9)下方的热敏电阻(14)、固定安装在防护外壳(11)内下表面的温度传感器(15)、位于温度传感器(15)内部的信号发射器一(16)、一端与热敏电阻(14)接电端固定连接另一端从侧面穿过高透光钢化玻璃外壳(9)和防护外壳(11)与温度传感器(15)接电端固定连接的连接导线(17)、固定安装在固定架(4)上且将连接导线(17)固定的安装支架一(18)、固定安装在防护外壳(11)内的抽风机(19)、固定安装在防护外壳(11)内位于抽风机(19)一侧的小型制冷器(20)、固定安装在小型制冷器(20)出风端内的干燥剂机构、一端与抽风机(19)出风端固定连接另一端与小型制冷器(20)进风端固定连接的抽风管(21)、位于高透光钢化玻璃外壳(9)上一侧的进气口(22)、位于高透光钢化玻璃外壳(9)上另一侧的出气口(23)、一端与小型制冷器(20)出风端固定连接另一端与进气口(22)固定连接的进风管(24)、固定安装在固定架(4)上将进风管(24)固定的安装支架二(25)、一端与出气口(23)固定连接的出气管(26)、固定安装在出气管(26)内的单向阀(27)、固定安装在高透光钢化玻璃外壳(9)上将出气管(26)固定的安装支架三(28)共同构成的,所述汽车车顶(1)上设有加固机构,所述防护外壳(11)内设有控制机构。

2.根据权利要求1所述的一种新能源汽车太阳能车顶,其特征在于,所述可充电锂电池(12)通过线路与新能源汽车的电池进行连接,并在其电量不足时为其充电。

3.根据权利要求1所述的一种新能源汽车太阳能车顶,其特征在于,所述干燥剂机构由固定安装在小型制冷器(20)出风端内的盛放外壳(29)、放置在盛放外壳(29)内的袋装干燥剂(30)、位于盛放外壳(29)前后两个侧面上均匀分布的多个透气孔(31)、固定安装在盛放外壳(29)内将后侧透气孔(31)完全包裹的过滤网(32)共同构成的。

4.根据权利要求1所述的一种新能源汽车太阳能车顶,其特征在于,所述固定架(4)和防护外壳(11)上均设有多个导风槽(33),且其外形采取流线型设计。

5.根据权利要求1所述的一种新能源汽车太阳能车顶,其特征在于,所述加固机构由固定安装在汽车车顶(1)上表面后侧的风力传感器(34)、位于风力传感器(34)内部的信号发射器二(35)、固定安装在汽车车顶(1)上表面且位于固定架(4)下方均匀分布的多个连接金属块(36)、固定安装在固定架(4)下表面与连接金属块(36)位置一一对应的电磁铁(37)共同构成的。

6.根据权利要求5所述的一种新能源汽车太阳能车顶,其特征在于,所述电磁铁(37)的下表面与连接金属块(36)的上表面相接触,且电磁铁(37)的吸力足够大。

7.根据权利要求1所述的一种新能源汽车太阳能车顶,其特征在于,所述控制机构由固定安装在防护外壳(11)内且与光伏控制器(13)电性连接的可充电用电电池(38)、固定安装在防护外壳(11)内的控制器(39)、固定安装在控制器(39)下端一侧的用电接口(40)、位于控制器(39)内部的信号接收器(41)、PLC系统(42)。

8.根据权利要求7所述的一种新能源汽车太阳能车顶,其特征在于,所述可充电用电电池(38)通过电线与控制器(39)连接,为其他用电设备提供电能。

9.根据权利要求1所述的一种新能源汽车太阳能车顶,其特征在于,所述信号发射器一(16)和信号发射器二(35)通过蓝牙信号与信号接收器(41)连接。

10.根据权利要求1所述的一种新能源汽车太阳能车顶,其特征在于,所述控制器与光伏控制器(13)、温度传感器(15)、抽风机(19)、小型制冷器(20)、风力传感器(34)、电磁铁(37)等电性连接,通过PLC系统(42)控制。
