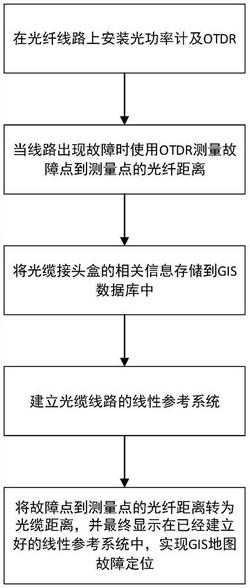

1.一种光缆故障精确定位方法，其特征是；该方法由以下步骤实现：

步骤一、在被监测光缆线路起始端安装功率计1，在另一端安装光功率计2，在所述被监测光缆线路的终端安装OTDR；

步骤二、当被监测光缆线路发生故障时，光功率计1监测到的光功率正常，光功率计2监测到的光功率低于设定的阈值时，启动OTDR检测故障点与测量点的距离，将每次启动OTDR测量时的距离数据记录为s，并将多次测量的距离数据保存在数组{s}中；

步骤三、将光缆接头盒的信息存储到GIS数据库中；

步骤四、建立光缆线路的线性参考系统；具体过程为：

步骤四一、扫描纸质版光缆分布区域地图，并结合电力系统光纤分布CAD图将光缆线路走势描绘在扫描的分布区域地图上，对扫描后的分面区域地图采用标准坐标系进行配准操作；

然后实地测量光缆线路中的标志点的具体经纬度坐标，将实际测量的光缆标志点标注在光缆线路上，并根据实际测量的标志点的经纬度坐标对光缆线路进行配准，生成光缆线路数据；

步骤四二、将步骤四一生成的光缆线路数据输入到ARCGIS当中，通过ARCGIS中的线性参考工具将输入的光缆线性数据转换为路径；

步骤四三、对步骤四二生成的路径进行刻标，具体操作为：

一、使用ARCGIS中的线性参考工具将路径中所有点初始化，光缆线路中的每个点在该线性参考系统中都有对应初始点的参考距离；

二、将步骤四一中电力系统光纤分布CAD图中的标志点数据刻标到所述光缆线性参考系统中；

三、将光缆接头盒位置点标注在光缆线路中，为后续故障精确定位作参考；

步骤五、将步骤二多次测量距离数据求其平均值，将该平均值记为 将 作为光缆故障点与测量点的光纤距离，根据公式将光缆故障点与测量点的光纤距离换算成实际光缆的距离，记为ST；将所述实际光缆距离ST转换为步骤四中所述的线性参考系统中的点事件，并显示在该GIS地图上，实现故障点的精确定位。

2.根据权利要求1所述的一种光缆故障精确定位方法，其特征在于；步骤三所述的光缆接头盒的信息包括接头盒距离测试机房的距离、光缆类型、接头盒处余缆长度和光缆架设的弯曲程度。

3.根据权利要求1所述的一种光缆故障精确定位方法，其特征在于；步骤五的具体操作步骤为：将步骤二中多次测量的故障点与测量点的距离取出，根据公式求取多次测量的平均值，利用转换公式为： Pr为光缆胶缩率，CR为光缆的弯曲程度，ST为光缆距离；

求得OTDR测量点距离故障点的光缆长度后，判断故障点与OTDR测量点之间的光缆接头盒数量，并从GIS数据库中提取光缆接头盒的光缆预留长度信息，每个预留长度信息记为Ln，则总余缆长度为： 则光缆故障点到OTDR测量点的实际距离为：其中D为光缆故障点到OTDR测量点的实际距离，将最终得到的光缆故障点到OTDR测量点的实际距离D对应到步骤四中建立的光缆线性参考系统中，将OTDR测量点与光缆故障点的实际距离D对应到光缆线路中，并将故障点显示到GIS地图中。

4.根据权利要求1所述的一种光缆故障精确定位方法，其特征在于；当光功率计1监测到光功率低于事先设定的阈值时，则判断为光源故障，不启动OTDR检测。
