专利号: 2018104004616
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种太阳能曝气系统,其特征在于,所述曝气系统包括若干个浮子(1),所述浮子(1)上设置有曝气单元和防倾覆单元,所述曝气单元包括开设于所述浮子(1)内的密封舱(2),所述密封舱(2)内设置有气泵(3),所述浮子(1)上设置有与所述气泵(3)相连接的出气管(4),所述浮子(1)的上端还设置有支架(5),所述支架(5)上设置有太阳能板(6),所述密封舱(2)内设置有与太阳能板(6)相连接的蓄电池(7),所述蓄电池(7)与所述气泵(3)相连接;

所述防倾覆单元包括软管(8)和气囊(9),所述软管(8)的一端与所述出气管(4)的侧边相连通,所述软管(8)的另一端与气囊(9)的一端相连接,所述气囊(9)的另一端与其中一个相邻的浮子(1)可拆卸连接,所述气囊(9)处于充气状态时,该气囊(9)的底部可插入水面以下;

所述浮子(1)上设置有能够转动的收卷盘(19),所述气囊(9)的一端固定缠绕于该收卷盘(19)上,所述气囊(9)上具有若干个能够与所述软管(8)相连接的进气接头(20);

所述浮子(1)上垂直设置有固定板(21),所述固定板(21)位于收卷盘(19)和软管(8)之间,所述固定板(21)的上端铰接有夹板(22),所述夹板(22)的下端与固定板(21)相卡接,所述夹板(22)和固定板(21)之间形成供气囊(9)通过的通道。

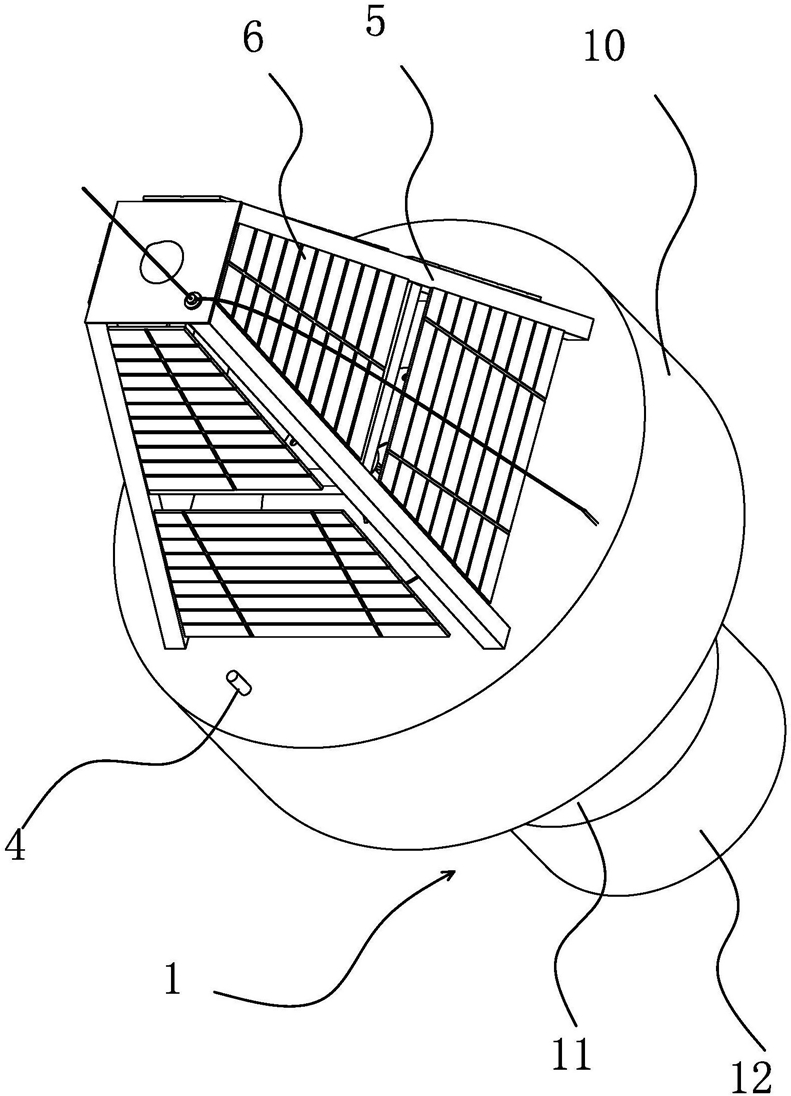

2.根据权利要求1所述的太阳能曝气系统,其特征在于,所述浮子(1)包括从上至下依次相连的上浮体(10)、中浮体(11)和下浮体(12),所述密封舱(2)开设于上浮体(10)内,所述中浮体(11)和下浮体(12)用于调节浮子(1)整体的高度。

3.根据权利要求2所述的太阳能曝气系统,其特征在于,所述密封舱(2)内设置有逆变器(13)、PLC控制器(14)和无线通讯模块(15),所述蓄电池(7)与逆变器(13)相连接,所述逆变器(13)与PLC控制器(14)相连接,所述PLC控制器(14)与气泵(3)及无线通讯模块(15)相连接,所述曝气单元还包括通过该无线通讯模块(15)与所述PLC控制器(14)相连接的远程控制终端。

4.根据权利要求3所述的太阳能曝气系统,其特征在于,所述上浮体(10)的上端固定有支架(5),所述太阳能板(6)均匀分布于所述支架(5)的四周。

5.根据权利要求4所述的太阳能曝气系统,其特征在于,所述曝气系统还包括进气管(16),所述进气管(16)插设于支架(5)的中部,该进气管(16)的下端与所述密封舱(2)相连通,所述进气管(16)的上端连接有防水盖(17),所述防水盖(17)的侧壁开设有与所述进气管(16)相连通的进气孔(18)。

6.根据权利要求1所述的太阳能曝气系统,其特征在于,所述软管(8)上设置有能够控制该软管(8)通断的阀门,所述阀门与该曝气系统的PLC控制器(14)相连接。

7.根据权利要求6所述的太阳能曝气系统,其特征在于,所述浮子(1)上设置有扣环(23),当所述气囊(9)充满气后,所述气囊(9)的另一端呈能够与所述扣环(23)相扣接的挂钩状。
