1.一种镍磷铜电催化剂，其特征在于，所述镍磷铜电催化剂按摩尔百分比含有以下成分：镍31.1-51.6％，磷32.5-48.4％和铜10-36.4％。

2.一种如权利要求1所述的镍磷铜电催化剂的制备方法，其特征在于：包括以下步骤：(1)采用碳棒作为阳极，镍片作为阴极，使用20％的盐酸在超声清洗仪中清洗镍片30分钟，然后用去离子水清洗，烘干备用；

(2)移取氯化镍、磷酸钠、氯化铵和氯化铜溶液至玻璃烧杯中用磁力搅拌器搅拌30分钟，搅拌至溶液中的絮状物均匀悬浮在溶液中，得到电解液；

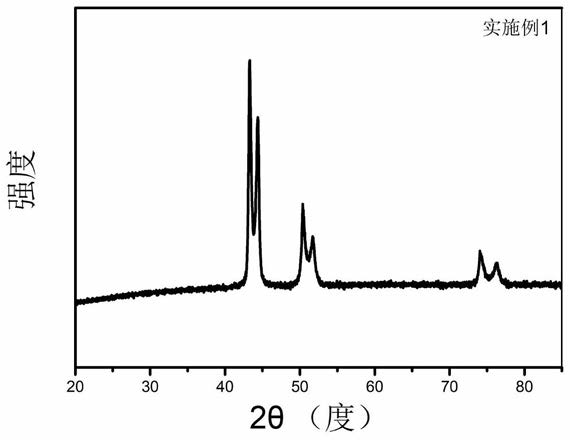

(3)在步骤(2)制得的电解液中，放入步骤(1)中的电极材料，使用直流电源设定恒定电流密度为5-15mA·cm-2，使镍片在电解液中沉积10-30分钟，得到在镍片上附着的沉积物，将附着有沉积物的镍片放入真空干燥箱中，在真空环境中60℃下干燥12-24小时，得到附着在镍片上的镍磷铜电催化剂。

3.根据权利要求2所述的镍磷铜电催化剂的制备方法，其特征在于：步骤(2)中，所述氯化镍的浓度为0.2M，所述磷酸钠的浓度为0.2M，所述氯化铵的浓度为0.25M，所述氯化铜的浓度为0.01-0.04M。

4.根据权利要求2所述的镍磷铜电催化剂的制备方法，其特征在于：步骤(2)中，所述氯化镍的体积为100-500mL，所述磷酸钠的体积为100-500mL，所述氯化铵的体积为100-

500mL，所述氯化铜的体积为100-500mL。
