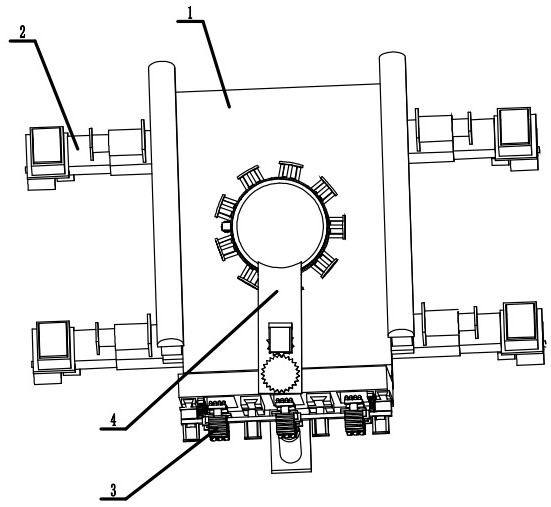

1.一种医用按摩椅,包括椅子部分(1)、四个行走部分(2)、背部按摩部分(3)和头部按摩部分(4),其特征在于:所述的四个行走部分(2)的第二伸缩套筒(201)的内侧面分别安装在椅子部分(1)的四个行走部分固定板(107)外侧;所述的背部按摩部分(3)的四个第一滑块(306)分别滑动安装在椅子部分(1)的四个第二燕尾槽(114)里,所述的第一齿轮(308)与齿条(115)相互啮合;所述的头部按摩部分(4)的头部按摩部分固定柱(401)下面安装在头部按摩部分固定柱(113)上;
所述的椅子部分(1)包括椅子底板(101)、两个扶手支撑板(102)、四个第一伸缩套筒(103)、四个第一伸缩杆(104)、四个第一液压缸(105)、两个扶手(106)、四个行走部分固定板(107)、第二液压缸固定板(108)、第二液压缸(109)、第一燕尾槽(110)、椅子背板(111)、三个长方形凹槽(112)、头部按摩部分固定柱(113)、四个第二燕尾槽(114)、两个齿条(115),所述的椅子底板(101)是一个长方形板子,在其下面的四个角处各设有一个行走部分固定板(107),在其左右两侧各设有一个扶手支撑板(102),在扶手支撑板(102)上面的前后两侧各设有一个第一伸缩套筒(103),在第一伸缩套筒(103)上面设有凹槽,所述的第一伸缩杆(104)下面滑动安装在第一伸缩套筒(103)上面的凹槽里,其上面与扶手(106)固定连接;所述的四个第一液压缸(105)均分成两组,其缸体底端分别固定安装在扶手支撑板(102)上面,其位置在第一伸缩套筒(103)内侧,其活塞杆端部与扶手(106)下面固定连接;
在椅子背板(111)下面设有轴,其转动安装在椅子底板(101)后侧面的凹槽里,在椅子底板(101)下面靠后的位置设有一个第二液压缸固定板(108),所述的第二液压缸(109)缸体底端固定安装在第二液压缸固定板(108)上面,在第二液压缸(109)的活塞杆端设有一个转动的滑块,其滑动安装在第一燕尾槽(110)里,所述的第一燕尾槽(110)固定安装在椅子背板(111)后面;在椅子背板(111)上面设有三个水平排列的长方形凹槽(112),在椅子背板(111)后面设有四个第二燕尾槽(114),其位置在长方形凹槽(112)中间,在椅子背板(111)后面设有两个齿条(115),其位置在最外侧的两个第二燕尾槽(114)的外侧;在椅子背板(111)上面中间位置设有头部按摩部分固定柱(113)。
2.根据权利要求1所述的一种医用按摩椅,其特征在于:所述的行走部分(2)包括第二伸缩套筒(201)、第二伸缩杆(202)、第三液压缸(203)、舵机固定板(204)、舵机座(205)、舵机(206)、轮子固定座(207)、轮子轴(208)、轮子(209)、第一步进电机(210)、第一步进电机固定板(211),所述的第二伸缩套筒(201)的内侧面固定安装在行走部分固定板(107)的外侧面,在其内侧面设有凹槽,所述的第二伸缩杆(202)一端滑动安装在第二伸缩套筒(201)外侧面的凹槽里,另一端与舵机固定板(204)固定连接;所述的第三液压缸(203)缸体底端固定安装在第二伸缩套筒(201)上侧的支撑板上,其活塞杆端部与第二伸缩杆(202)上侧的支撑板固定连接;在舵机固定板(204)上面设有舵机座(205),所述的舵机(206)竖直向下放置,其侧面固定安装在舵机座(205)里,其电机轴穿过舵机固定板(204)上面的孔与轮子固定座(207)上面固定连接;在轮子固定座(207)内侧设有第一步进电机固定板(211),所述的第一步进电机(210)水平放置,其侧面固定安装在第一步进电机固定板(211)下面,其电机轴通过联轴器与轮子轴(208)固定连接,所述的轮子轴(208)转动安装在轮子固定座(207)上面的圆孔里,所述的轮子(209)固定安装在轮子轴(208)上,其位置在轮子固定座(207)里面。
3.根据权利要求1所述的一种医用按摩椅,其特征在于:所述的背部按摩部分(3)包括背部按摩部分底板(301)、四个第四液压缸固定板(302)、十六个第四液压缸固定柱(303)、四个第四液压缸(304)、两个第二步进电机座(305)、四个第一滑块(306)、两个第二步进电机(307)、两个第一齿轮(308)、三个按摩机构固定板(309)、六个第三步进电机(310)、六个三角形固定座(311)、六个固定座轴(312)、六个弹簧按摩机构(313)、六个条状按摩机构(314)、六个半球形按摩机构(315),所述的背部按摩部分底板(301)是一个长方形板子,在其上面设有四个圆孔,所述的十六个第四液压缸固定柱(303)均分成四组,每组的四个第四液压缸固定柱(303)呈正方形的排列固定安装在背部按摩部分底板(301)上面的圆孔周围,在每组的四个第四液压缸固定柱(303)上面设有第四液压缸固定板(302),所述的第四液压缸(304)缸体底端固定安装在第四液压缸固定板(302)下侧,中间的两个第四液压缸(304)的活塞端部与第一滑块(306)固定连接,两侧的两个第四液压缸(304)活塞端部与第二步进电机座(305)固定连接;所述的第二步进电机(307)水平放置,其侧面固定安装在第二步进电机座(305)里,其电机轴与第一齿轮(308)固定连接,所述的第一齿轮(308)与齿条(115)相互啮合;在第二步进电机座(305)下面设有第一滑块(306),其滑动安装在第二燕尾槽(114)里;所述的三个按摩机构固定板(309)固定安装在背部按摩部分底板(301)下面,在其上面左右两侧各设有一个T形凹槽,所述的第三步进电机(310)固定安装在按摩机构固定板(309)上面的T形凹槽旁边,其电机轴与固定座轴(312)通过联轴器固定连接,所述的三角形固定座(311)固定安装在固定座轴(312)上,其位置在T形凹槽里,在三角形固定座(311)的三个角上分别设有弹簧按摩机构(313)、条状按摩机构(314)和半球形按摩机构(315)。
4.根据权利要求1所述的一种医用按摩椅,其特征在于:所述的头部按摩部分(4)包括头部按摩部分固定柱(401)、头部按摩部分底板(402)、第四步进电机固定板(403)、第四步进电机(404)、第二齿轮(405)、第三齿轮(406)、半球形外壳(407)、转动套筒(408)、导轨(409)、十个第二滑块(410)、第五步进电机(411)、九个第五液压缸固定座(412)、二十七个第五液压缸固定柱(413)、九个第五液压缸(414)、圆弧齿条(415)、第四齿轮(416)、三个密集型按摩机构(417)、三个大半球型按摩机构(418)、三个球形按摩机构(419),所述的头部按摩部分固定柱(401)下面固定安装在头部按摩部分固定柱(113)上,其上面转动安装在头部按摩部分底板(402)的圆孔里,在头部按摩部分固定柱(401)上面设有第三齿轮(406);在头部按摩部分底板(402)上面设有第四步进电机固定板(403),在第四步进电机固定板(403)右侧设有第四步进电机座,所述的第四步进电机(404)竖直向下放置,其侧面固定安装在第四步进电机座里,其电机轴与第二齿轮(405)固定连接,所述的第二齿轮(405)与第三齿轮(406)相互啮合;所述的半球形外壳(407)固定安装在头部按摩部分底板(402)的左侧;在头部按摩部分底板(402)的外侧设有导轨(409),所述的转动套筒(408)转动安装在半球形外壳(407)外面,在半球形外壳(407)外侧的靠下位置设有圆弧齿条(415);在转动套筒(408)上面设有九个第二滑块(410),其滑动安装在导轨(409)里;在转动套筒(408)外侧设有九个圆孔,所述的二十七个第五液压缸固定柱(413)均分成九组,其每组分别固定安装在转动套筒(408)外侧的圆孔的外侧,其每组第五液压缸固定柱(413)外侧设有第五液压缸固定座(412),所述的第五液压缸(414)缸体底端固定安装在第五液压缸固定座(412)内侧,其九个活塞杆端部分别与三个密集型按摩机构(417)、三个大半球型按摩机构(418)和三个球形按摩机构(419)固定连接;所述的第五步进电机(411)固定安装在转动套筒(408)外侧,其电机轴与第四齿轮(416)高度连接,所述的第四齿轮(416)与圆弧齿条(415)相互啮合。
