专利号: 2018104111251
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

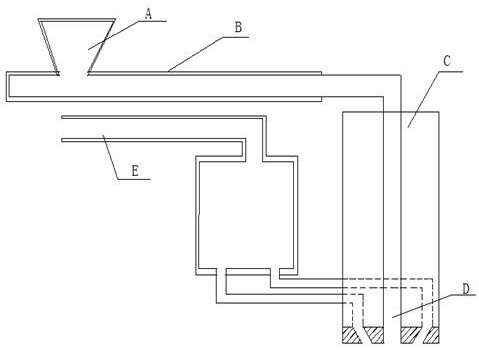

1.一种具有非对称模头的纤维制备装置,其特征在于,所述纤维制备装置包括料斗、高温螺杆、分配腔体、气流发生器、气流加热器、非对称模头和接收组件;

所述高温螺杆的一端上方设置有所述料斗,所述高温螺杆的另一端与所述分配腔体相连;

所述非对称模头设置于所述分配腔体下端,所述非对称模头的中轴线位置处垂直设有喷丝孔,所述非对称模头的下半部分具有锥形中空结构,且所述锥形中空结构的中轴线与所述非对称模头的中轴线重合;所述喷丝孔上端的入口与所述分配腔体相连通,所述喷丝孔下端的出口与所述锥形中空结构的顶端相连通;所述锥形中空结构的左右侧壁由高至低,左右交替依次设有第一喷气孔、第二喷气孔、第三喷气孔和第四喷气孔,且各个喷气孔在出口处的角度朝向为倾斜向下,所述第一喷气孔在出口处的延长线与所述锥形中空结构侧壁形成的交点位于所述第二喷气孔出口处的下端,且所述第一喷气孔在出口处的延长线垂直于所述第二喷气孔在出口处的延长线;

所述气流发生器设置有所述气流加热器,所述气流发生器通过通气管分别与所述非对称模头上的各个喷气孔相连通;

所述接收组件设于所述非对称模头的下方,用于接收并输送所述非对称模头上所述喷丝孔喷出的超细纤维。

2.根据权利要求1所述的纤维制备装置,其特征在于,所述第一喷气孔在出口处的延长线与所述非对称模头的中轴线之间的夹角在0 45°之间。

~

3.根据权利要求1所述的纤维制备装置,其特征在于,所述锥形中空结构的顶端锥角角度大于所述第一喷气孔在出口处的延长线与所述非对称模头的中轴线之间的夹角。

4.根据权利要求1所述的纤维制备装置,其特征在于,对于每个喷气孔,所述喷气孔与所述通气管之间的连接处依次设有限流阀和气流流量计。

5.根据权利要求1所述的纤维制备装置,其特征在于,所述第三喷气孔和所述第四喷气孔相互之间的位置关系如同所述第一喷气孔和所述第二喷气孔相互之间的位置关系。

6.根据权利要求1所述的纤维制备装置,其特征在于,所述锥形中空结构的左右侧壁由高至低,左右交替还依次设有第五喷气孔和第六喷气孔,所述第五喷气孔的高度低于所述第四喷气孔的高度。
