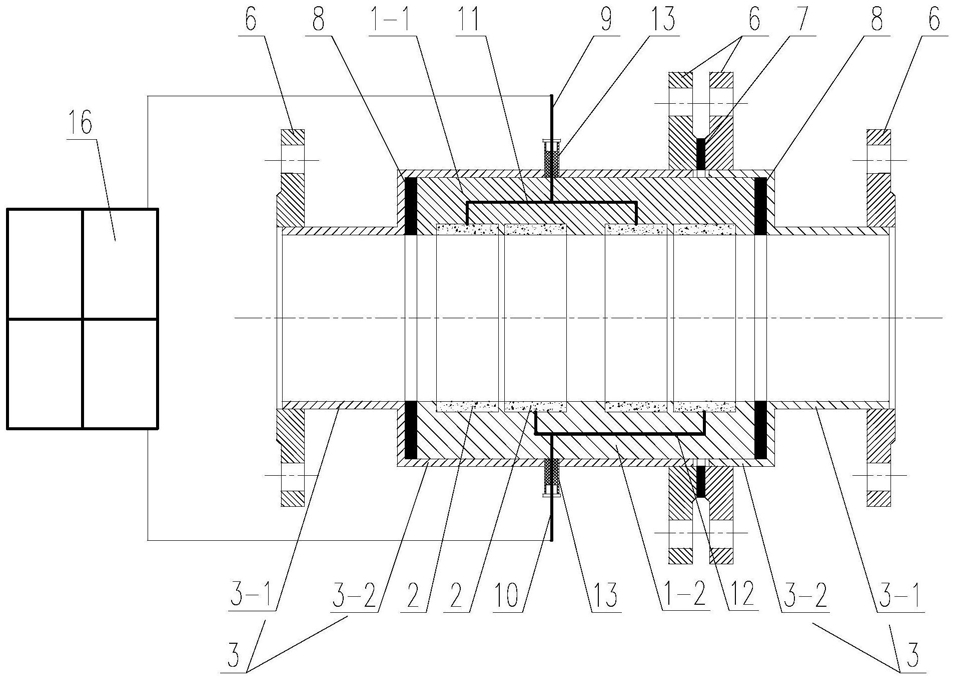

1.一种基于电解微气泡实现流体减阻的减阻管道，其特征在于：该减阻管道包括：

内筒(1)，设置为剖分式结构；

电极组件，至少有一组，每组电极组件中均包括两个电极(2)，同一电极组件中的两个电极(2)的极性分别为阳极和阴极，所述内筒(1)的内壁上开设有用于安装电极(2)的卡槽(101)，所述内筒(1)中的卡槽(101)与电极(2)一一对应，每个电极(2)均镶嵌在与其对应的卡槽(101)中；

以及两个变径外管(3)，所述变径外管(3)均包括相互固定连接的主流段(3-1)和电解段(3-2)，所述电解段(3-2)的内径大于主流段(3-1)的内径，两个所述变径外管(3)的电解段(3-2)之间相互拼接连通形成用于容纳内筒(1)的安装部(4)，所述内筒(1)定位在所述安装部(4)内。

2.根据权利要求1所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：所述电极(2)横截面的内轮廓线、内筒(1)横截面的内轮廓线及变径外管(3)上主流段(3-1)横截面的内轮廓线的大小形状均一致。

3.根据权利要求1或2所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：

所述电极(2)呈环形，所述电极(2)横截面的内轮廓线为圆形。

4.根据权利要求1所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：所述内筒(1)由上半部(1-1)和下半部(1-2)拼合而成，所述上半部(1-1)与下半部(1-2)之间设置有密封垫(5)。

5.根据权利要求1所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：所述变径外管(3)的主流段(3-1)和电解段(3-2)上均具有法兰(6)，两个变径外管(3)的电解段(3-2)上的法兰(6)之间设置有垫片(7)。

6.根据权利要求1所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：所述内筒(1)的端面与安装部(4)的端面之间设置有衬垫(8)。

7.根据权利要求1所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：所有极性为阳极的电极(2)均通过正极导线(9)与电源的正极连接，所有极性为阴极的电极(2)均通过负极导线(10)与电源的负极连接。

8.根据权利要求7所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：所述内筒(1)中内置有阳极导电路径(11)和阴极导电路径(12)，所述阳极导电路径(11)与所有极性为阳极的电极(2)电连接，所述阴极导电路径(12)与所有极性为阴极的电极(2)电连接。

9.根据权利要求8所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：所述正极导线(9)穿过电解段(3-2)的外壁与内筒(1)螺纹连接，且与阳极导电路径(11)接触，所述负极导线(10)穿过电解段(3-2)的外壁与内筒(1)螺纹连接，且与阴极导电路径(12)接触，所述正极导线(9)及负极导线(10)上均套设有螺纹管(13)，所述螺纹管(13)均固定在电解段(3-2)上，所述螺纹管(13)内填充用于密封的填料(14)，所述螺纹管(13)远离电解段(3-2)的一端螺纹连接有堵头(15)，所述堵头(15)抵在填料(14)上。

10.根据权利要求7所述的基于电解微气泡实现流体减阻的减阻管道，其特征在于：所述电源采用太阳能电池(16)。
