专利号: 2018104141539
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种岩体蠕变冲击试验方法,其特征在于:包括如下具体步骤:

步骤一:首先在深部矿井现场采集岩体样本,将其加工成多个相同的圆柱形试件,留存后续步骤使用;

步骤二:将带有圆圈标记和十字标记的承压垫块放置在实验平台上,并在承压垫块底部安装冲击滑道,冲击滑道内设置冲击杆,使承压垫块中心圆圈正对冲击滑道的出口,然后将所述步骤一中试件放置在承压垫块上,使试件底部中央正对承压垫块中心圆圈处;

步骤三:根据巷道围岩受力理论数据确定试件长期蠕变试验所需要施加的载荷大小,计算得出需要施加压力数值并开始恒定施加到试件的顶端;

步骤四:根据不同的巷道围岩所受理论冲击载荷强度和扰动周期规律,将冲击滑道下端连接压缩气枪装置,通过压缩气枪装置的控制器设置好压缩气枪的气体压力和冲击时间间隔,对试件施加冲击扰动,通过压缩气枪瞬间释放高压气体推动冲击杆,冲击杆经过冲击滑道撞击承压垫板,承压垫板再将冲击荷载传递给试件;

步骤五:一次冲击完成后,由于重力作用,冲击杆会自动复位,根据控制器设置的冲击时间间隔,自动触发下一次冲击;

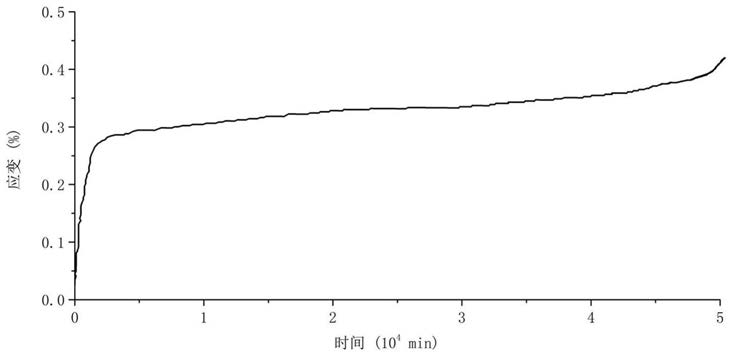

步骤六:试验过程中试件实际所受载荷由压力传感器测量得出,试验过程中试件的变形由位移传感器实时测量与记录,当试件发生整体破坏后试验结束,根据压力传力器和位移传感器测量数据,绘制得到试件在冲击载荷作用下蠕变过程的全应力与应变量关系曲线。

2.根据权利要求1所述的一种岩体蠕变冲击试验方法,其特征在于:在所述步骤一中的试件上方还安装有冲击波接收器,并连接有冲击波数据采集计算机,当试件受到冲击扰动时,冲击波穿过试件被冲击波接收器接收并传递到数据采集计算机,根据所述步骤六中绘制的试件蠕变冲击破坏过程的全应力与应变量关系曲线,结合冲击波数据采集计算机得到的冲击波数据,最后分析得出深部岩体在冲击载荷作用下的蠕变力学特性规律。

3.根据权利要求1所述的一种岩体蠕变冲击试验方法,其特征在于:所述圆柱形试件采用直径为50mm、高度100mm的圆柱体。
