专利号: 2018104151691
申请人: 陈丹虹
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

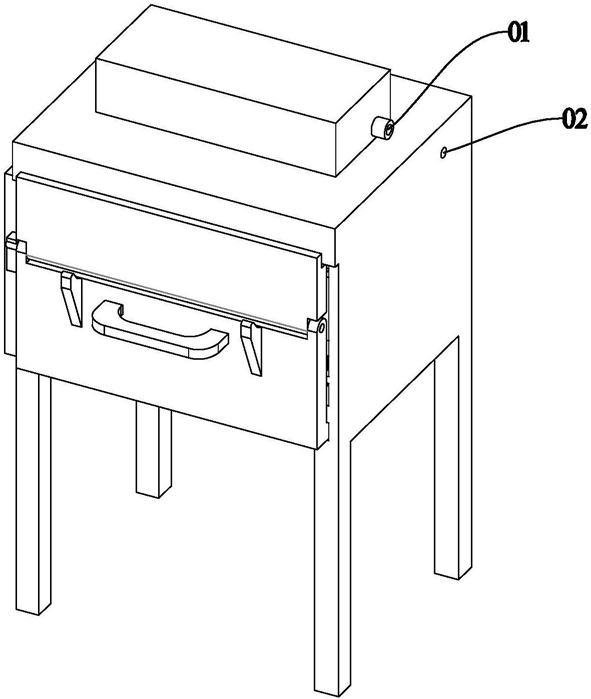

1.一种智能鲜花售卖柜,其特征在于:包括箱体模块(1)、抽屉模块(2)以及洒水配重模块(3),

所述箱体模块(1)包括箱体本体(11),所述箱体本体(11)为一侧面具有开口的盒体;

所述抽屉模块(2)可抽拉地设置于所述箱体本体(11)中,所述抽屉模块(2)包括抽屉本体(21),所述抽屉本体(21)上沿抽屉拉出方向设置有第一齿条(211),所述箱体本体(11)的内侧面上与所述第一齿条相平行的设置有滑轨(111);

还包括洒水配重模块(3),所述洒水配重模块(3)包括可旋转的设置于箱体本体(11)内侧面上的双联齿轮(31),所述双联齿轮(31)具有第一齿轮(312)与第二齿轮(311),所述第一齿轮(312)与第二齿轮(311)同轴且固定连接,所述第一齿轮(312)与所述抽屉本体(21)上的第一齿条(211)配合;还具有一滑移块(33),所述滑移块(33)设置于所述箱体本体(11)中的滑轨(111)上,并可沿着所述滑轨(111)移动,所述滑移块(33)上设置有第二齿条,所述第二齿轮与所述第二齿条啮合;所述滑移块(33)上设置有拨动块(331);所述洒水配重模块(3)还具有储液盒(352),所述储液盒(352)倾斜设置,所述储液盒(352)中设置有抵接块组件(36)以及滑移挤压块(34),所述储液盒(352)、抵接块组件(36)以及滑移挤压块(34)围成一个密闭的储液空腔,所述储液空腔中充满喷洒液,所述抵接块组件(36)固定于储液盒(352)盒体中,所述滑移挤压块(34)可滑动的设置于所述储液盒(352)中,所述滑移挤压块(34)上设置有沿竖直方向的条形槽(341),所述滑移块(33)上的拨动块(331)可上下滑动的与所述条形槽(341)配合;所述洒水配重模块还包括设置于所述箱体本体(11)开口上沿处的喷水管(32),所述喷水管(32)通过软管连接所述滑移块(33)从而与所述储液空腔相连接;

所述箱体模块(1)中还设置有用于检测箱体本体(11)内的温度的温度检测器。

2.根据权利要求1所述的一种智能鲜花售卖柜,其特征在于:所述箱体模块(1)还包括供水箱(12),所述供水箱(12)用于为洒水配重模块(3)供水,所述供水箱(12)通过软管连接所述储液空腔,所述供水箱(12)与所述储液空腔之间还设置有一个单向阀,使喷洒液只能从供水箱(12)流入储液空腔中。

3.根据权利要求1所述的一种智能鲜花售卖柜,其特征在于:所述抵接块组件(36)包括抵接块(361)、弹簧、卡接块(363)以及解锁块(362),所述卡接块(363)可滑动的设置于所述抵接块(361)上并与设置于储液盒(352)上的槽(3521)相配合使所述抵接块(361)可固定于所述储液盒(352)中,且所述卡接块(363)与所述抵接块(361)之间设置有弹簧,所述卡接块(363)上设置有斜面,所述解锁块(362)可滑动的设置于所述抵接块(361)上并与所述斜面配合,通过按压所述解锁块(362)能够移动所述卡接块脱离卡接位置从而使抵接块(361)可在所述储液盒中滑动。

4.根据权利要求1所述的一种智能鲜花售卖柜,其特征在于:所述抽屉模块还包括外翻块(22),所述外翻块(22)可转动的设置于所述抽屉本体(21)上,所述外翻块上还设置有翻板抵接块(221),所述翻板抵接块(221)能够与所述箱体本体(1)侧边配合使外翻块(22)竖直,所述箱体本体(1)开口上边沿设置有第一磁性件,所述外翻块(22)上沿对应的设置有第二磁性件,所述第一磁性件与所述第二磁性件相互吸引。

5.根据权利要求4所述的一种智能鲜花售卖柜,其特征在于:所述抽屉本体(21)上设置有内抵接部(222),所述内抵接部(222)限制外翻块(22)的运动,使外翻块(22)只能向外侧翻折。

6.根据权利要求4所述的一种智能鲜花售卖柜,其特征在于:所述外翻块(22)与所述抽屉本体(21)之间设置有扭簧使外翻块自动向外翻开。
