专利号: 2018104160544
申请人: 广州优讯环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

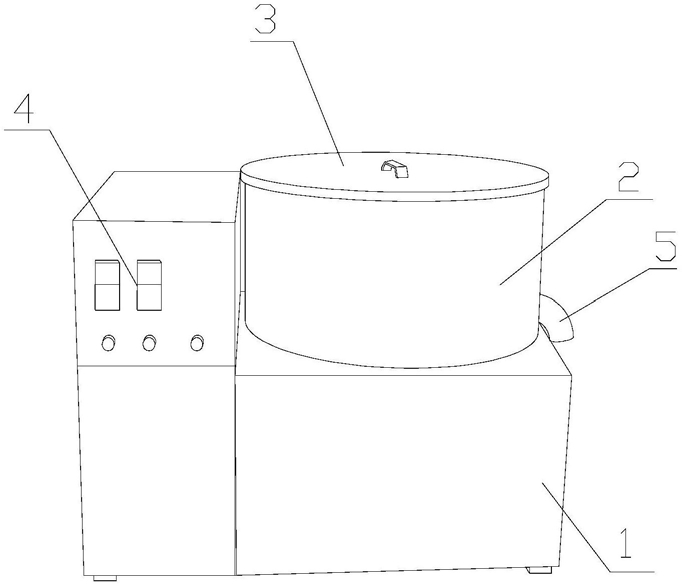

1.一种用于蔬菜加工的新型蔬菜甩干机,其结构包括基座(1)、进菜筒(2)、筒盖(3)、控制面板(4)、排水管(5)、甩干机内胆(6)、电机(7)、离心离合器(8)、含水率感应自动调节机构(9),其特征在于:

所述进菜筒(2)垂直连接于基座(1)的上端表面右部且其与基座(1)的内部相互贯通,所述筒盖(3)活动连接于进菜筒(2)的上端表面,所述控制面板(4)固定连接于基座(1)的前端表面左上处,所述排水管(5)活动连接于基座(1)的后端表面且其与基座(1)的内部相互贯通,所述甩干机内胆(6)竖向贯穿于进菜筒(2)的内部空腔中,所述电机(7)固定焊接于基座(1)的内底面最右处,所述离心离合器(8)横向贯穿于基座(1)的内部空腔上部且其与电机(7)呈机械连接状态,所述含水率感应自动调节机构(9)活动连接于基座(1)的内部空腔左部;

所述含水率感应自动调节机构(9)由水分测定传导结构(91)、转动连接装置(92)、滑动控制装置(93)、齿轮传动结构(94)、变阻器连接结构(95)组成,所述水分测定传导结构(91)的右半部分固定连接于甩干机内胆(6)的左端表面且其垂直贯穿入甩干机内胆(6)的内部,其右半部分固定连接于基座(1)的内顶面中间处,所述转动连接装置(92)活动连接于基座(1)的内部左表面中间处,所述滑动控制装置(93)活动连接于转动连接装置(92)的右端处,所述齿轮传动结构(94)活动连接于基座(1)的内底面左部,所述变阻器连接结构(95)固定连接于基座(1)的内底面中右处;

所述水分测定传导结构(91)由水分测定仪(911)、信号输出转换器(912)、控制转动轴(913)、控制转动架(914)、内滑轮结构(915)组成,所述水分测定仪(911)固定连接于甩干机内胆(6)的左端表面且其垂直贯穿入甩干机内胆(6)的内部,所述信号输出转换器(912)固定连接于基座(1)的内顶面中间处且其与水分测定仪(911)之间通过连接线电连接,所述控制转动轴(913)固定连接于信号输出转换器(912)的前端表面中间处且其与信号输出转换器(912)之间呈电连接状态,所述控制转动架(914)活动嵌套于控制转动轴(913)的外侧表面且其向控制转动轴(913)的下端延伸,所述内滑轮结构(915)活动连接于控制转动架(914)的内部空腔最下处且其外侧表面活动嵌套有连接绳索。

2.根据权利要求1所述的一种用于蔬菜加工的新型蔬菜甩干机,其特征在于:所述转动连接装置(92)由横向固定架(921)、转动轮转轴(922)、绕线辊装置(923)、转动轮(924)组成,所述横向固定架(921)垂直连接于基座(1)的内部左表面中上处,所述转动轮转轴(922)垂直连接于横向固定架(921)的下端表面中间处,所述绕线辊装置(923)活动嵌套于转动轮转轴(922)的外侧表面中间处,所述转动轮(924)活动嵌套于转动轮转轴(922)的外侧表面下部,所述绕线辊装置(923)通过活动嵌套于其外侧表面的连接绳索与内滑轮结构(915)活动连接,所述转动轮(924)的外侧表面活动嵌套有传动皮带。

3.根据权利要求1所述的一种用于蔬菜加工的新型蔬菜甩干机,其特征在于:所述滑动控制装置(93)由横向滑轨(931)、横向滑动杆(932)、滑动连接框(933)、啮合齿(934)、第一齿轮(935)、第一齿轮输出轴(936)、轮齿结构(937)组成,所述横向滑轨(931)垂直连接于基座(1)内部的分隔板左端表面中间处,所述横向滑动杆(932)横向滑动连接于横向滑轨(931)前端表面的滑槽内,所述滑动连接框(933)活动连接于横向滑动杆(932)的下端表面,所述啮合齿(934)均匀等距分布于滑动连接框(933)的内侧上、下端表面,所述第一齿轮(935)活动连接于滑动连接框(933)的内侧表面中间处,所述第一齿轮输出轴(936)机械连接于第一齿轮(935)的前端表面中心处,所述轮齿结构(937)均匀等距分布于第一齿轮(935)的外侧表面边缘处。

4.根据权利要求3所述的一种用于蔬菜加工的新型蔬菜甩干机,其特征在于:所述第一齿轮输出轴(936)的外侧表面活动嵌套有传动皮带,所述第一齿轮(935)通过传动皮带与转动轮(924)活动连接,所述滑动连接框(933)、第一齿轮(935)通过啮合齿(934)、轮齿结构(937)之间的啮合作用活动连接。

5.根据权利要求1所述的一种用于蔬菜加工的新型蔬菜甩干机,其特征在于:所述齿轮传动结构(94)由传动齿(941)、第二齿轮固定架(942)、第二齿轮(943)、竖向固定架(944)、第三齿轮固定架(945)、第三齿轮(946)、第三齿轮输出轴(947)组成,所述传动齿(941)均匀等距分布于滑动连接框(933)的下端表面,所述第二齿轮固定架(942)垂直连接于基座(1)内部的分隔板左端表面中下处,所述第二齿轮(943)活动连接于第二齿轮固定架(942)的左端表面,所述竖向固定架(944)垂直连接于基座(1)的内底面左部,所述第三齿轮固定架(945)通过预压螺栓垂直连接于竖向固定架(944)的右端表面中间处,所述第三齿轮(946)活动连接于第三齿轮固定架(945)的右端表面,所述第三齿轮输出轴(947)机械连接于第三齿轮(946)的前端表面中心处。

6.根据权利要求5所述的一种用于蔬菜加工的新型蔬菜甩干机,其特征在于:所述第二齿轮(943)、第三齿轮(946)的外侧表面边缘处均匀等距排列有轮齿结构(937),所述第二齿轮(943)、第三齿轮(946)通过轮齿结构(937)之间的啮合作用活动连接,所述第二齿轮(943)通过轮齿结构(937)与滑动连接框(933)的传动齿(941)呈啮合连接状态,所述第三齿轮输出轴(947)的外侧表面活动嵌套有传动皮带。

7.根据权利要求1所述的一种用于蔬菜加工的新型蔬菜甩干机,其特征在于:所述变阻器连接结构(95)由第四齿轮固定架(951)、第四齿轮(952)、第四齿轮输入轴(953)、磁盘变阻器(954)、导电滑动头(955)组成,所述第四齿轮固定架(951)垂直连接于基座(1)的内底面中右部,所述第四齿轮(952)活动连接于第四齿轮固定架(951)的上端表面,所述第四齿轮输入轴(953)机械连接于第四齿轮(952)的前端表面中心处,所述第四齿轮输入轴(953)的外侧表面活动嵌套有传动皮带,所述第四齿轮(952)通过传动皮带与第三齿轮(946)活动连接,所述磁盘变阻器(954)固定连接于基座(1)的内底面右部,所述导电滑动头(955)活动连接于磁盘变阻器(954)的前端表面中心处且其外侧表面活动嵌套有传动皮带,所述磁盘变阻器(954)与电机(7)的接线盒呈电连接状态,所述导电滑动头(955)通过传动皮带与第四齿轮(952)活动连接。

8.根据权利要求1所述的一种用于蔬菜加工的新型蔬菜甩干机,其特征在于:所述水分测定仪(911)对甩干机内胆(6)内的蔬菜的含水量进行实时测定并将结果输出至信号输出转换器(912),所述信号输出转换器(912)根据其含水量大小控制其控制转动架(914)绕控制转动轴(913)向上进行不同幅度的转动,于是所述内滑轮结构(915)随之拉动其外侧表面的连接绳索,所述绕线辊装置(923)外侧表面的连接绳索同时被拉动并使得其绕转动轮转轴(922)转动,所述转动轮(924)随之绕转动轮转轴(922)转动并使得第一齿轮(935)在传动皮带的带动下开始转动,所述滑动连接框(933)在啮合齿(934)、轮齿结构(937)之间的啮合作用下沿横向滑轨(931)向右进行不同幅度的运动,所述第二齿轮(943)随之在轮齿结构(937)之间的啮合作用下开始传动并通过传动皮带传动至第三齿轮(946),与之通过传动皮带连接的所述导电滑动头(955)进行不同程度的转动并使得磁盘变阻器(954)的电阻大小得以调整,于是电机(7)的接线盒的电流随之发生改变。
