专利号: 2018104164738
申请人: 衡阳师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

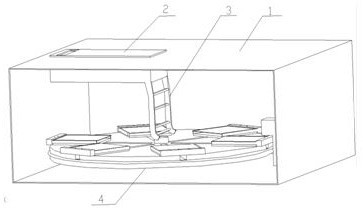

1.一种会计凭证装订装置,包括壳体和控制器,所述壳体内从上至下依次设有进纸盒、凭证传送机构以及电机驱动的转盘;所述转盘上沿圆心向四周开设有若干辐条状的导向槽,所述转盘上方安装有若干可沿导向槽自由滑移的托盘,所述托盘里、外两侧开口,所述托盘外侧设有若干用于阻挡凭证滑出的挡杆,所述导向槽内设有电动丝杠滑块机构,所述电动丝杠滑块机构的滑块上设有电磁搭钩,所述托盘底部设有扣接部;所述托盘上设有可绕铰轴翻折开启的压盖,所述铰轴旁的托盘外边缘设有可上下移动的压条,所述转盘外侧还设有若干正对托盘外边缘安装的封边组件,所述封边组件靠近托盘外边缘的一侧向内凹陷形成可容纳托盘外边缘插入的容纳腔,所述容纳腔顶部设有两组用于卡紧压条的压紧滚珠,所述容纳腔内正对托盘外缘侧壁向里凹陷形成容纳熔胶的熔胶槽,所述转盘外缘还设有向熔胶槽输送熔胶的环形熔胶管,所述熔胶管连通熔胶加热机构。

2.根据权利要求1所述的一种会计凭证装订装置,其特征在于:所述托盘和封边组件外表面还设有防止气流扰动的遮罩。

3.根据权利要求1所述的一种会计凭证装订装置,其特征在于:所述封边组件有由若干金属板制成的一侧开口的空心框体,所述框体靠近托盘一侧开口形成容纳腔,所述框体远离托盘一侧的壁面上凹陷形成存放熔胶的熔胶槽。

4.根据权利要求3所述的一种会计凭证装订装置,其特征在于:所述熔胶加热机构设于转盘中心,所述转盘内设有若干连通熔胶加热机构和环形熔胶管的输送管,所述输送管和环形熔胶管外均设有电加热保温层。

5.根据权利要求4所述的一种会计凭证装订装置,其特征在于:所述压条上表面设有防止压条与压紧滚珠发生滑移的凹陷部。

6.根据权利要求5所述的一种会计凭证装订装置,其特征在于:所述转盘外侧还设有气动射钉组件,所述气动射钉组件包括射钉枪和气泵,所述压条上开设有若干便于装订钉穿过的通孔。

7.根据权利要求1-6任一所述的一种会计凭证装订装置,其特征在于:所述压盖与托盘间的铰轴上设有弹簧,所述弹簧使压盖在不受外力的作用下保持开启,所述托盘两侧设有空心的腔体,腔体内设有可沿腔体前后移动的配重块,所述压盖上系结有牵引绳,所述牵引绳另一端连接在配重块上。
