专利号: 2018104174138
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

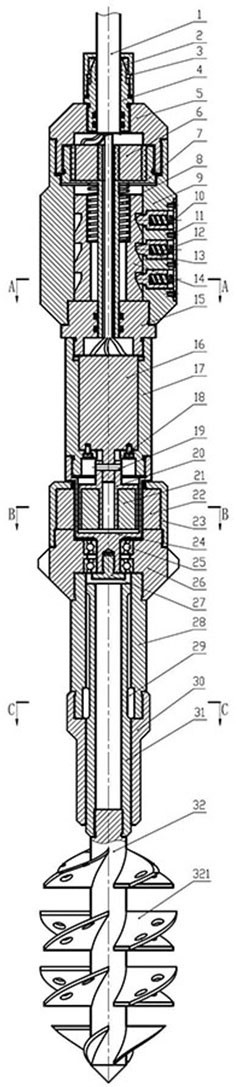

1.一种钻井液搅拌通井工具,是由电缆(1)、锥套(2)、锁紧螺母(3)、锁紧接头(4)、连接头(5)、电磁铁(6)、电磁密封座(7)、中心弹簧(8)、锚体(9)、压板(10)、螺钉a(11)、锚定弹簧(12)、锚爪(13)、衔铁(14)、过渡接头(15)、电机(16)、电机固定筒(17)、螺钉b(18)、传动销(19)、输入磁瓦座(20)、输入磁瓦(21)、输出磁瓦(22)、输出磁瓦座(23)、密封隔离套(24)、角接触球轴承(25)、扶正筒(26)、定位螺帽(27)、上传动套筒(28)、滑销(29)、下传动套筒(30)、传动轴(31)和搅拌头(32)构成;其特征是:电缆(1)由绝缘外皮和线芯构成,电缆(1)一端的线芯分别与电磁铁(6)和电机(16)导通,电缆(1)另一端的线芯与地面电控平台导通;电缆(1)穿过锁紧接头(4)内孔,锁紧接头(4)内孔和电缆(1)绝缘外皮用密封圈密封;锁紧接头(4)上部轴向均匀设置四个分瓣,四个分瓣外圆设置为圆锥面,四个分瓣内孔设置为锯齿凹槽结构;锥套(2)内腔设置为圆锥孔,锥套(2)内腔圆锥孔和锁紧接头(4)上部四个分瓣圆锥面贴合压紧;锁紧接头(4)外圆中部和锁紧螺母(3)内腔下部丝扣连接,锁紧接头(4)外圆下部和连接头(5)内孔上部丝扣连接;电磁密封座(7)由不导磁材料304不锈钢制成,电磁铁(6)安装在电磁密封座(7)内腔上部;电磁密封座(7)外圆上端和连接头(5)内孔下端丝扣连接,电磁密封座(7)下端插入过渡接头(15)内孔,电磁密封座(7)下端和过渡接头(15)接触面用密封圈密封;锚体(9)由不导磁材料304不锈钢制成,锚体(9)内腔上端和连接头(5)外圆下端丝扣连接,锚体(9)内腔下端和过渡接头(15)外圆上端丝扣连接;衔铁(14)由导磁材料制成,衔铁(14)内腔设置有一圈台阶面,衔铁(14)外圆轴向均匀有三个圆锥面;衔铁(14)置入锚体(9)内腔;中心弹簧(8)一端压紧衔铁(14)内腔台阶面上,另一端压紧电磁密封座(7)外圆台阶面;锚定弹簧(12)安装在锚爪(13)凹槽底部的沉孔内;锚爪(13)和锚定弹簧(12)整体置入锚体(9)扶正翼上的径向通孔内,锚爪(13)端部球头和衔铁(14)外圆的圆锥面接触;压板(10)穿过锚爪(13)端面中部的凹槽,压板(10)用螺钉a(11)固定在锚体(9)扶正翼上的轴向凹槽内;电机固定筒(17)内腔上端和过渡接头(15)外圆下端丝扣连接;

电机固定筒(17)内腔下部设置一圈凸起台阶,凸起台阶上周向均匀设置四个沉头孔;电机(16)置入电机固定筒(17)内腔,四个螺钉b(18)穿过电机固定筒(17)内腔下部凸起台阶上的四个沉头孔,螺钉b(18)和电机(16)固定;输入磁瓦座(20)由不导磁材料304不锈钢制成,输入磁瓦座(20)下端面设置一圈环形凹槽,八个输入磁瓦(21)顺次固定在输入磁瓦座(20)下端面环形凹槽内,输入磁瓦(21)由强磁材料制成;输入磁瓦座(20)内孔插入电机(16)输出轴,输入磁瓦座(20)上端和电机(16)输出轴用传动销(19)固定;密封隔离套(24)由不导磁材料304不锈钢制成,密封隔离套(24)上部内腔设置为盲孔,密封隔离套(24)下端面设置一螺纹孔;密封隔离套(24)内腔上端和电机固定筒(17)外圆下端丝扣连接;八个输出磁瓦(22)顺次固定在输出磁瓦座(23)内腔,输出磁瓦(22)由强磁材料制成;扶正筒(26)外圆中部周向均匀设置六个扶正翼;两个角接触球轴承(25)安装在扶正筒(26)内孔,输出磁瓦座(23)内腔下端和扶正筒(26)外圆上端丝扣连接;扶正筒(26)内腔插入密封隔离套(24)外圆下部,两个角接触球轴承(25)内孔和密封隔离套(24)外圆下部间隙配合,定位螺帽(27)和密封隔离套(24)下端丝扣连接;上传动套筒(28)内腔下端周向均匀设置六个销子凹槽;传动轴(31)外圆上部周向均匀设置六个销子滑槽;传动轴(31)置入上传动套筒(28)内腔,滑销(29)置入上传动套筒(28)内腔销子凹槽和传动轴(31)外圆销子滑槽形成的空腔内;下传动套筒(30)上端和上传动套筒(28)下端丝扣连接;搅拌头(32)上端和传动轴(31)下端丝扣连接;搅拌头(32)外圆设置有螺旋叶片321,螺旋叶片321上设置有圆孔;控制电磁铁(6)得电,得电后的电磁铁(6)吸引衔铁(14)轴向上移,在衔铁(14)外圆锥面的作用下,锚爪(13)径向伸出卡住套管壁,实现锚定。

2.根据权利要求1所述的钻井液搅拌通井工具,其特征在于:所述锚体(9)外圆周向均匀设置三条扶正翼,每条扶正翼上均匀设置三个径向通孔连通锚体(9)内外腔空间,每条扶正翼上设置一条轴向凹槽,每条轴向凹槽内均匀设置有四个螺钉孔;锚爪(13)一端设置为球头,锚爪(13)另一端的端面中部设置有凹槽,凹槽底部设置有沉孔。
