专利号: 2018104184375
申请人: 温州宏量机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

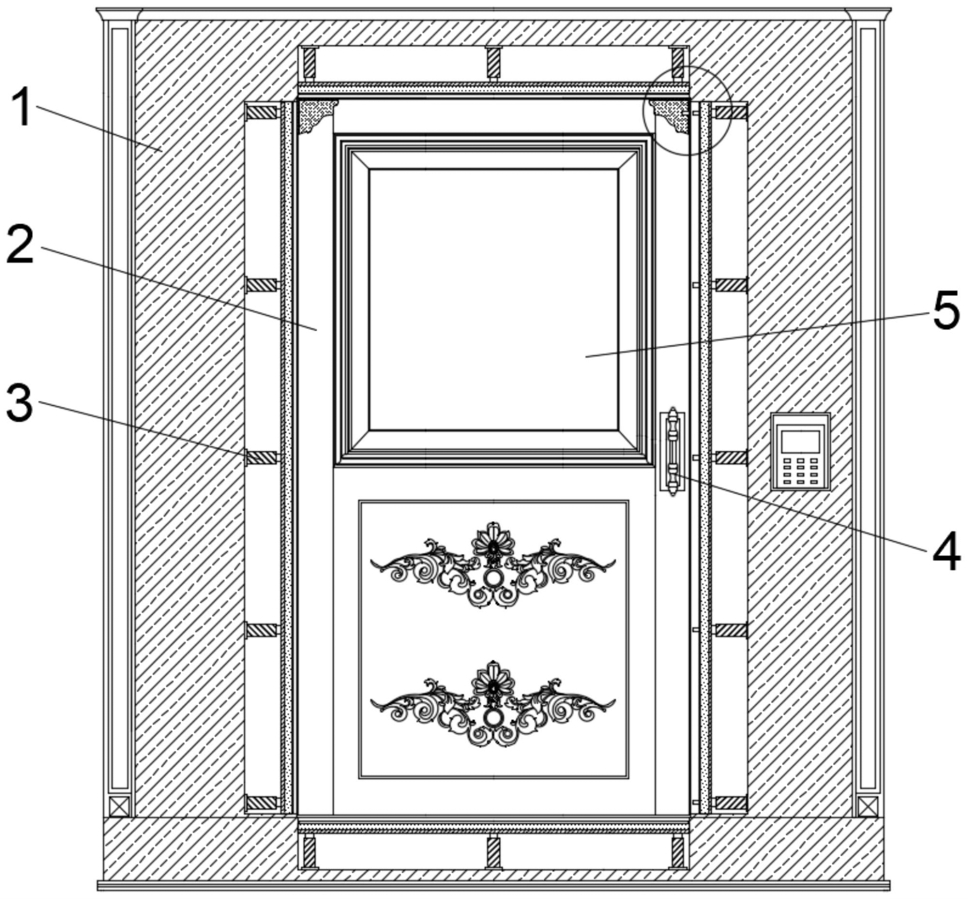

1.一种噪声治理用的隔声门结构,其特征在于:该噪声治理用的隔声门结构包括门框、主门体、吸声棉、PU、矿棉隔音板、电动推杆、门把、隔音玻璃、控制开关、维修盖板、支撑钢板、隔音毡条、卡条和锁块;所述门框的内侧通过转轴活动安装有一个主门体;所述主门体由两层吸声棉、两层PU和一层矿棉隔音板组成;所述主门体的内侧还固定安装有一块隔音玻璃;所述主门体的前后两侧还均固定设置有一个门把;所述门框的内部一侧及顶部内侧和底部内侧均呈直线排列安装有一组电动推杆;每组所述电动推杆的一侧均固定安装有一个支撑钢板;所述支撑钢板的另一侧均固定安装有一块隔音毡条;所述隔音毡条的另一侧还均固定设置有一条卡条;所述门框的内部另一侧也呈直线排列安装有一组电动推杆,且这组电动推杆的一侧也固定设置有一个支撑钢板,且这块支撑钢板的另一侧固定设置有五块柱形的锁块;同时这块支撑钢板的另一侧还固定设置有一块隔音毡条;这块隔音毡条的另一侧固定设置有一条卡条;所述门框的后侧通过螺栓固定安装有四组维修盖板;所述门框的前后两侧还均固定设置有一个控制开关;所述电动推杆与控制开关通过导线电性连接;

所述门框内侧与主门体外侧接触的四个方向均设置有一个沿门框长度方向的条形凹槽,且隔音毡条沿条形凹槽的长度方向设置并可在条形凹槽的深度方向上移动;

所述卡条的厚度为1cm,且主门体的外侧也设置有四条与卡条的尺寸对应的凹槽;

所述主门体的一侧还设置有五个与锁块尺寸对应的圆形凹槽;

所述维修盖板为可拆卸式结构,且维修盖板的位置与每组电动推杆所在的位置一一对应;

隔音毡条的设置,有利于减少隔声条的磨损,通过隔声门时先按压使用人所在一侧的控制开关,这时控制开关会控制四组电动推杆带动支撑钢板和隔音毡条向外侧移动,这时卡条和锁块也会和主门体的外侧分离,然后即可将主门体旋转推开,使用者经过隔声门后重新按压另一侧的控制开关,控制开关会重新控制四组电动推杆推动支撑钢板和隔音毡条向内侧移动,然后卡条会重新嵌入到主门体外侧的凹槽中,起到密封隔音的效果,在开门和关门的过程中隔音毡条不会与主门体摩擦,开关门时较省力并且不会对隔音毡条造成磨损,延长使用寿命;

锁块的设置,有利于保证隔音门的隔音效果,经过隔声门后重新按压另一侧的控制开关,这时控制开关会重新控制四组电动推杆推动支撑钢板和隔音毡条向内侧移动,并且在锁门时锁块会嵌入到主门体一侧的圆形凹槽中,起到将门锁紧的作用,锁紧装置直接与密封隔音用的隔音毡条结合,提高主门体内隔音材料的利用空间,提高主门体的隔音效果。

2.如权利要求1所述噪声治理用的隔声门结构,其特征在于:所述门框内侧的四组条形凹槽的内侧靠外部位置均对称设置有两条弧形凸起结构。

3.如权利要求1所述噪声治理用的隔声门结构,其特征在于:所述主门体的最内侧设置有一层矿棉隔音板,且矿棉隔音板的两侧分别设置有一层PU,每层PU的外侧分别设置有一层吸声棉。

4.如权利要求1所述噪声治理用的隔声门结构,其特征在于:所述主门体的外侧四个方向均设置有一组隔音毡条,且主门体的锁紧结构设置在门框的一侧内部。
