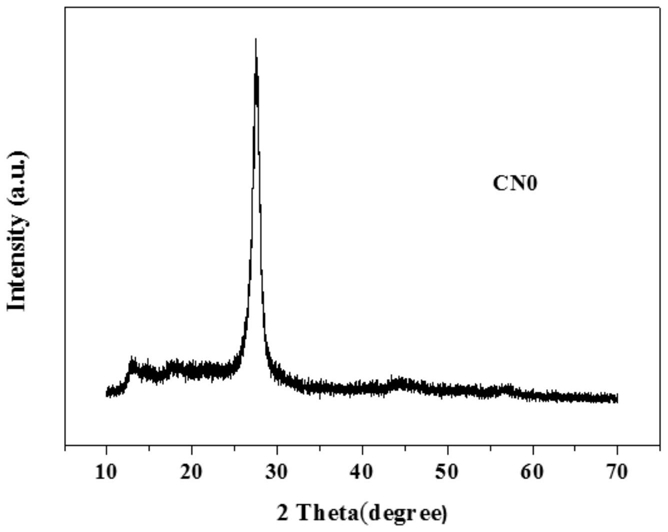

1.氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，制备方法如下：

1)将富氮有机物放入坩埚内，在220-420℃温度间进行高温煅烧处理并保持0.5-10h后自然冷却，得前驱体A；

2)将前驱体A研磨直接在惰性气体环境或空气环境下进行煅烧，得到目标产物氮缺陷石墨相氮化碳纳米片光催化剂；

或将前驱体A进行酸处理，得前驱体B，将前驱体B研磨，在惰性气体或空气环境下进行煅烧，得到目标产物氮缺陷石墨相氮化碳纳米片光催化剂。

2.如权利要求1所述的氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，步骤2)中所述酸处理具体为：首先将前驱体A溶于去离子水中加热搅拌，然后逐滴加入草酸，将所得混合液放入烘箱中加热烘干，得前驱体B。

3.如权利要求2所述的氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，所述前驱体A溶于去离子水配制成浓度为0.01-3mol/L的溶液。

4.如权利要求2所述的氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，所述加热搅拌的加热温度为40-99℃。

5.如权利要求2所述的氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，所述烘箱中加热烘干的温度为80-250℃。

6.如权利要求2所述的氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，每克前驱体A对应加入0.375-3g草酸。

7.如权利要求1所述的氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，所述步骤1)中富氮有机物为三聚氰胺、双氰胺、硫脲或尿素。

8.如权利要求1所述的氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，所述步骤2)中在惰性气体环境或空气环境下进行煅烧，煅烧的温度为450-550℃，煅烧时间为1-10h。

9.如权利要求1所述的氮缺陷石墨相氮化碳纳米片光催化剂，其特征在于，所述步骤2)中在惰性气体环境或空气环境下于管式炉中进行煅烧，煅烧温度为450-600℃，煅烧时间为

1-8h。

10.如权利要求1所述氮缺陷石墨相氮化碳纳米片光催化剂在可见光下催化降解气体污染物异丙醇中的应用。
