专利号: 2018104199794
申请人: 嵊州市观东机械厂
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

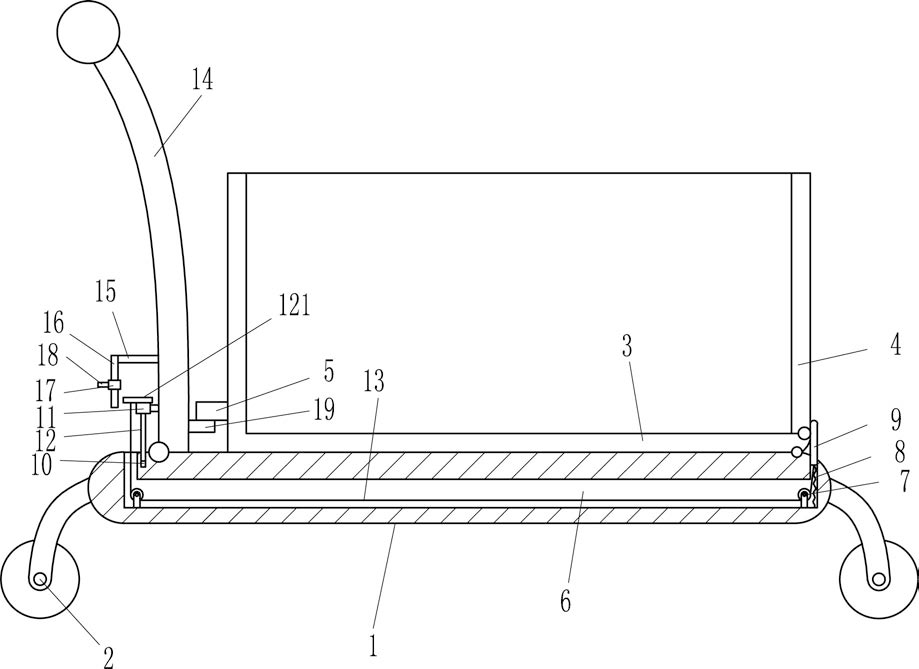

1.一种桥梁施工用废料推送车,其特征在于,包括有底板、车轮、收集框、第一挡板、第一挡块、第一定滑轮、第一弹簧、档杆、第一导套、插栓、连接板、第一拉线、推手、连接杆、螺栓、螺母、卡块和第二挡块,底板底部左右两侧的前后两部均设有车轮,底板顶部设有收集框,收集框底部右侧与底板顶部右侧铰接连接,收集框右侧下部铰接连接有第一挡板,收集框左侧外壁下部设有第一挡块,底板前侧中部开有凹形通孔,凹形通孔内底部左右两侧均设有第一定滑轮,第一挡板右侧下部设有档杆,档杆下部伸入凹形通孔右侧,档杆下端连接有第一弹簧,第一弹簧的下端连接在凹形通孔内底部,底板顶部左侧开有插槽,底板顶部左侧铰接连接有推手,推手位于插槽与收集框之间,推手左侧下部设有第一导套,第一导套内滑动式设有插栓,插栓穿过插槽,插栓顶端设有连接板,连接板下侧左部连接有第一拉线,第一拉线穿过凹形通孔并绕过两个第一定滑轮,第一拉线的末端连接在档杆下端,推手左侧下部连接有连接杆,连接杆位于第一导套上方,连接杆左侧设有螺栓,螺栓上通过螺纹连接的方式连接有螺母,螺母左侧设有卡块,卡块与连接板配合,推手右侧下部设有第二挡块,第二挡块上侧与第一挡块下侧接触。

2.根据权利要求1所述的一种桥梁施工用废料推送车,其特征在于,还包括有第二弹簧、升降板、滑轨、滑块、第二拉线、踏板和第三挡块,底板前侧中部开有第一通孔,第一通孔与凹形通孔相通,收集框内底部左右两侧均连接有第二弹簧,左右两侧的第二弹簧顶端之间设有升降板,升降板与收集框内壁接触,底板前侧下部中间设有滑轨,滑轨上滑动式连接有滑块,升降板下侧中部连接有第二拉线,第二拉线的下端连接在滑块顶部后侧,滑块前侧中部设有踏板,滑块下侧后部设有第三挡块。

3.根据权利要求2所述的一种桥梁施工用废料推送车,其特征在于,还包括有支杆、第二挡板、第三弹簧和压块,底板顶部左侧设有支杆,支杆位于第一挡块和第二挡块的后侧,支杆顶端设有第二挡板,第二挡板下侧中部连接有第三弹簧,第三弹簧下端连接有压块。

4.根据权利要求3所述的一种桥梁施工用废料推送车,其特征在于,还包括有挂环、第二定滑轮、连接块、第二导套、第三拉线和钩子,收集框左侧前后两壁的中部设有挂环,收集框左侧前后两壁的上部均设有第二定滑轮,收集框左侧前后两壁的上部设有第二导套,第二导套位于第二定滑轮下侧,第一挡板前后两侧的上部设有连接块,连接块左侧均连接有第三拉线,第三拉线绕过第二定滑轮并穿过第二导套,第三拉线的下端均设有钩子,钩子与挂环配合。

5.根据权利要求4所述的一种桥梁施工用废料推送车,其特征在于,还包括有第三导套、插杆和卡杆,底板左侧中部设有第三导套,第三导套位于前后两侧的车轮之间,第三导套内滑动式连接有插杆,插杆顶部连接有卡杆。
