专利号: 2018104212591
申请人: 利辛县宝隆橡塑密封件有限责任公司
专利类型:发明专利
专利状态:无效专利
专利领域: 手动切割工具;切割;切断
更新日期:2023-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

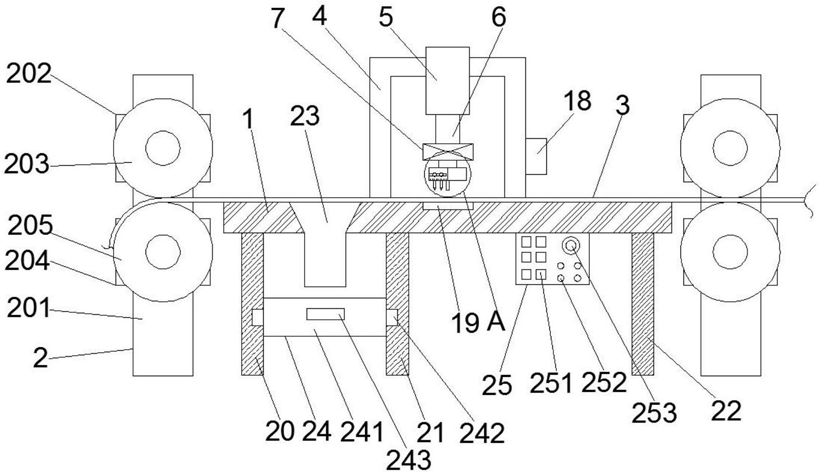

1.一种具有防静电功能的橡胶垫圈切割装置,包括工作台(1)、传送装置(2)和橡胶物料(3),其特征在于,所述传送装置(2)设置在工作台(1)左右两侧,所述传送装置(2)之间传动连接有橡胶物料(3),所述橡胶物料(3)滑动连接工作台(1)上表面,所述工作台(1)上端中部安装有支撑架(4),所述支撑架(4)右侧设置有静电中和装置(18),所述支撑架(4)前侧中部安装有气缸(5),所述气缸(5)下端通过活塞杆(6)连接有电机三(7),所述电机三(7)下端通过联轴器连接有连接杆(8),所述连接杆(8)下端设置有安装块(9),所述安装块(9)下端中部设置有压紧装置(10);

所述安装块(9)左侧内部设置有滑槽(11),所述滑槽(11)内分别滑动连接有切割刀一(12)和切割刀二(13),所述切割刀二(13)设置在滑槽(11)内侧,所述安装块(9)正面左侧设置有方形槽孔(14),所述方形槽孔(14)内与切割刀一(12)和切割刀二(13)对应设置有紧固件一(15)和紧固件二(16),所述切割刀一(12)和切割刀二(13)分别通过紧固件一(15)和紧固件二(16)固定连接安装块(9),所述安装块(9)前侧下部与滑槽(11)对应位置设置有刻度线(17);

所述工作台(1)上端中部与安装块(9)对应位置设置有切割板(19),所述工作台(1)下端从左至右分别设置有支撑板一(20)、支撑板二(21)和支撑板三(22),所述支撑板一(20)与支撑板二(21)之间设置有集料器(24),所述工作台(1)上与集料器(24)对应设置设置有下料管(23),所述工作台(1)下端在支撑板二(21)和支撑板三(22)之间设置有控制板(25)。

2.根据权利要求1所述的一种具有防静电功能的橡胶垫圈切割装置,其特征在于,所述传送装置(2)包括固定柱(201)、电机一(202)、滚筒一(203)、电机二(204)和滚筒二(205),所述固定柱(201)上部设置有电机一(202),所述电机一(202)通过电机轴连接转动连接滚筒一(203),所述固定柱(201)下部设置有电机二(204),所述电机二(204)通过电机轴连接有滚筒二(205),所述滚筒一(203)和滚筒二(205)之间设置有橡胶物料(3)。

3.根据权利要求1所述的一种具有防静电功能的橡胶垫圈切割装置,其特征在于,所述压紧装置(10)包括固定座(101)、弹簧一(102)、滑块一(103)、压块(104)和弹簧二(105),所述固定座(101)上端连接安装块(9),所述固定座(101)内部滑动连接滑块一(103),所述滑块一(103)上端与固定座(101)之间设置有弹簧一(102),所述滑块一(103)下端连接有压块(104),所述压块(104)上部与固定座(101)之间套设有弹簧二(105)。

4.根据权利要求1所述的一种具有防静电功能的橡胶垫圈切割装置,其特征在于,所述切割刀一(12)和切割刀二(13)上端分别设置有滑块二(121)和滑块三(131),且滑块二(121)和滑块三(131)均滑动连接滑槽(11)。

5.根据权利要求1所述的一种具有防静电功能的橡胶垫圈切割装置,其特征在于,所述刻度线(17)的量程与滑槽(11)长度相同,且刻度线(17)零点刻度设置在安装块(9)上表面中部。

6.根据权利要求1所述的一种具有防静电功能的橡胶垫圈切割装置,其特征在于,所述集料器(24)包括料仓(241)、滑块四(242)和拉手(243),所述料仓(241)左右两侧分别通过滑块四(242)滑动连接支撑板一(20)与支撑板二(21),所述料仓(241)前端设置有拉手(243)。

7.根据权利要求1所述的一种具有防静电功能的橡胶垫圈切割装置,其特征在于,所述控制板(25)包括控制键(251)、指示灯(252)和电源键(253),所述控制板(25)前端左侧设置有多个控制键(251),所述控制板(25)前端右侧上部设置设置有电源键(253),所述控制板(25)前端在电源键(253)下方设置有多个指示灯(252)。
