专利号: 2018104225591
申请人: 付安英
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

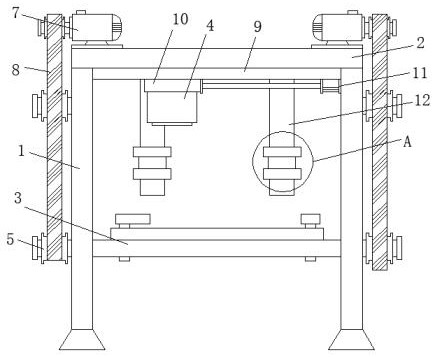

1.一种用于建筑钢模板脱模剂涂抹装置,包括架体(1)、安装顶板(2)、工件台(3)和涂抹机构(4),其特征在于:所述安装顶板(2)固定安装在架体(1)的顶部,所述架体(1)的外壁两侧均开有通槽(6),所述工件台(3)位于架体(1)的内部,所述工件台(3)的两端均设有两组提升辊轮(5),所述提升辊轮(5)位于通槽(6)的外侧,所述安装顶板(2)的顶部两端均安装有提升电机(7),所述通槽(6)的上方安装有张紧辊轮(13),所述提升电机(7)的动力输出端通过牵引绳索(8)分别与张紧辊轮(13)和提升辊轮(5)连接,所述安装顶板(2)的底部安装有滑动轨道(9),所述滑动轨道(9)的底部滑动连接有移动板(10),所述架体(1)的内腔右壁安装有液压缸(11),所述液压缸(11)的伸缩端与移动板(10)的外壁固定连接,所述涂抹机构(4)安装在移动板(10)的底部;所述工件台(3)包括移动底板(31)和工件安装板(32),所述工件安装板(32)固定安装于移动底板(31)的顶部,所述工件安装板(32)的中间位置设有定位孔(33),所述工件安装板(32)的四角处均设有凸块(34),所述凸块(34)的内部螺接有定位螺栓(35),所述定位螺栓(35)的顶端固定连接有定位架(36);所述定位架(36)呈L形形状;所述移动底板(31)的外壁两侧均设有连接柱(37),所述提升辊轮(5)固定套接在连接柱(37)的外侧,所述连接柱(37)的内侧套接有移动滑块(38),所述移动滑块(38)与通槽(6)相匹配;所述涂抹机构(4)包括机罩(41),所述机罩(41)的一侧壁固定安装有料箱(42),所述机罩(41)的内腔顶部固定安装有电机(43),所述机罩(41)的内腔底部设有集料槽(46),所述集料槽(46)的外侧壁通过滑动凸条(47)滑动连接于机罩(41)的内部,所述电机(43)的输出端套接有搅拌器,且搅拌器位于集料槽(46)的内部;所述电机(43)的外壁和机罩(41)的内壁一侧之间连接有连接板(44),所述连接板(44)的底部倾斜安装有喷料器(45),所述料箱(42)通过输出管道与喷料器(45)连通设置,所述集料槽(46)的底部套接有涂抹刷(48),所述机罩(41)的另一侧壁开有散热窗(49);所述架体(1)的后侧壁安装有安装支板(12),所述安装支板(12)的内部螺接有固定螺栓(122),所述固定螺栓(122)的前端固定设有固定夹(121),所述固定夹(121)的内部一侧螺接有压紧螺栓(124),所述压紧螺栓(124)的一端设有压紧板(123),所述压紧板(123)位于固定夹(121)的内部;所述用于建筑钢模板脱模剂涂抹装置,工作时,先将钢模板通过定位孔(33)和定位架(36)稳定固定在工件安装板(32)上,以实现对钢模板的定位固定,增加钢模板移动时的稳定性,然后将提升电机(7)接通电源,提升电机(7)通过牵引绳索(8)将工件台(3)进行提升,提升至安装支板(12)的一侧时,然后分别调节固定螺栓(122)和压紧螺栓(124)对工件台(3)进行位置固定,这样大大增加了涂抹脱模剂的稳定性,涂抹时,分别启动电机(43)和料箱(42)上的阀门,脱膜剂通过输出管道从喷料器(45)处喷入到集料槽(46)内,电机(43)带动搅拌器对位于集料槽(46)内的脱模剂进行搅拌,避免附着在一起,提高了涂抹的均匀性,被搅拌后的脱模剂则从涂抹刷(48)处溢出,从而实现脱模剂涂抹后厚度均匀,以实现在钢模板上进行粉刷涂抹工作,然后通过液压缸(11)对安装于移动板(10)上的涂抹机构(4)进行移动,将脱模剂均匀的涂抹在钢模板上。
