专利号: 2018104233935
申请人: 陕西专壹知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

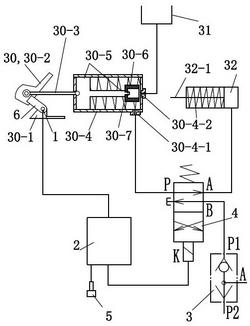

1.一种车辆的油门控制装置,包括液压油门控制器(30)、油杯(31)和油门油缸(32);所述液压油门控制器(30)包括安装架(30-1)、油门踏板(30-2)、活塞杆(30-3)、缸体(30-4)、活塞(30-5)、密封圈(30-6)和弹簧(30-7);所述缸体(30-4)上设有第一油口(30-4-1)和第二油口(30-4-2);所述油门油缸(32)包括活塞杆(32-1);所述缸体(30-4)的第二油口(30-

4-2)与油杯(31)连通;所述油杯(31)在车辆上的安装位置高于缸体(30-4)的安装位置;所述油门油缸(32)的活塞杆(32-1)与发动机的油门拉杆固定连接;其特征在于:还包括电位器(1)、主控制器(2)、梭阀(3)、电磁阀(4)、开关(5)、支架(6)和电位器安装座(7);所述电位器(1)包括转轴(1-1)和机体(1-2);所述缸体(30-4)的第一油口(30-4-1)与电磁阀(4)的进油口P口连通,电磁阀(4)的执行口A口与油门油缸(32)的无杆腔连通,电磁阀(4)的执行口B口与梭阀(3)的第一进油口P1口连通;所述支架(6)固定连接在油门踏板(30-2)上;所述电位器安装座(7)固定连接在安装架(30-1)上;所述电位器(1)的转轴(1-1)与支架(6)传动连接且转轴(1-1)与安装架(30-1)和油门踏板(30-2)的铰点O点同轴设置,电位器(1)的机体(1-2)固定连接在电位器安装座(7)上;所述电磁阀(4)的接线端K、电位器(1)和开关(5)均与主控制器(2)电连接或无线通讯连接;当主控制器(2)检测到在设定时间内电位器(1)的电信号变化值大于主控制器(2)中预先设定电信号变化值时,由主控制器(2)控制电磁阀(4)的接线端K得电;当开关(5)接通时,由主控制器(2)控制电磁阀(4)的接线端K失电。

2.根据权利要求1所述的车辆的油门控制装置,其特征在于:所述电位器(1)的转轴(1-

1)通过平键与支架(6)传动连接。

3.根据权利要求1所述的车辆的油门控制装置,其特征在于:所述电位器(1)的机体(1-

2)通过螺栓固定连接在电位器安装座(7)上。
