专利号: 2018104300728
申请人: 贺晨旭
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

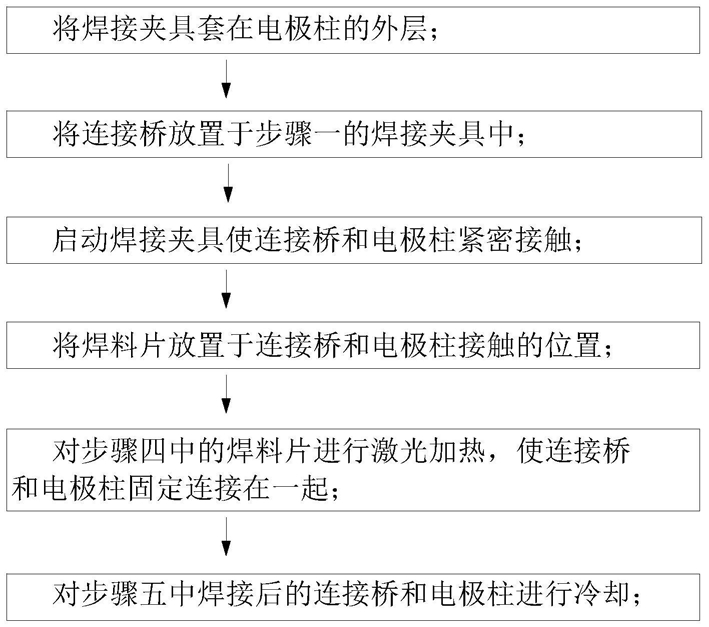

1.一种铅蓄电池过桥焊接方法,其特征在于:该方法包括如下步骤:

步骤一:将焊接夹具套在电极柱的外层;

步骤二:将连接桥放置于步骤一的焊接夹具中;

步骤三:启动焊接夹具使连接桥和电极柱紧密接触;

步骤四:将焊料片放置于连接桥和电极柱接触的位置;

步骤五:对步骤四中的焊料片进行激光加热,使连接桥和电极柱固定连接在一起;

步骤六:对步骤五中焊接后的连接桥和电极柱进行冷却;

该方法采用的焊接夹具包括固定板(1)、支脚(11)、按钮(12)、供气管(13)和夹持单元(2),所述固定板(1)通过支脚(11)固定安装在地面上;所述夹持单元(2)通过供气管(13)与固定板(1)连接;所述按钮(12)用于控制供气管(13)向夹持单元(2)中抽吸气体;其中,所述夹持单元(2)包括一号支撑板(21)、二号支撑板(22)、连接杆(23)、一号夹持环(24)、二号夹持环(25)和气压杆;所述一号支撑板(21)的一侧与供气管(13)连接,一号支撑板(21)的另一侧通过连接杆(23)与二号支撑板(22)固定连接;所述一号夹持环(24)通过气压杆安装在一号支撑板(21)上,所述二号夹持环(25)通过安装座固定安装在二号支撑板(22)上;所述气压杆通过与一号夹持环(24)、二号夹持环(25)配合来对焊接柱进行夹紧;所述一号夹持环(24)与二号夹持环(25)为相同结构构件;工作时,一号夹持环(24)和二号夹持环(25)同心放置,将电池的极柱和连接桥的一端放在一号夹持环(24)和二号夹持环(25)里面,气压杆收缩时,气压杆带动一号夹持环(24)向远离二号夹持环(25)的一侧运动,一号夹持环(24)和二号夹持环(25)在竖直方向交错的区域变小,从而实现对极柱和连接桥的夹紧。

2.根据权利要求1所述的一种铅蓄电池过桥焊接方法,其特征在于:所述一号夹持环(24)包括一号环(31)、移动环(32)、活塞(33)和封闭块(34),所述一号环(31)和移动环(32)的形状分别是半圆形;所述一号环(31)内部设有空心环(35),一号环(31)的外表面设有贯穿至空心环(35)的一号孔(36);所述空心环(35)内壁的一端设有固定块(37),空心环(35)的另一端设有封闭块(34);所述移动环(32)通过活塞(33)安装在空心环(35)中;所述固定块(37)用于防止活塞(33)从空心环(35)中脱离;所述一号孔(36)与抽吸泵连接,一号孔(36)通过与封闭块(34)配合用于控制活塞(33)的运动。

3.根据权利要求2所述的一种铅蓄电池过桥焊接方法,其特征在于:所述一号环(31)与移动环(32)之间设有清理单元(4),所述清理单元(4)用于清理移动环(32)上焊渣;所述清理单元(4)通过支架安装在一号环(31)上;所述清理单元(4)包括固定盘(41)和清理盘(42),所述固定盘(41)中设有一号开口,所述清理盘(42)转动安装在一号开口中,清理盘(42)中设有圆台型的二号开口(411),二号开口(411)位于移动环(32)的外层;所述二号开口(411)的表面设有刮除部件(412)。

4.根据权利要求3所述的一种铅蓄电池过桥焊接方法,其特征在于:所述刮除部件(412)为波纹齿(413)。

5.根据权利要求3所述的一种铅蓄电池过桥焊接方法,其特征在于:所述固定盘(41)上设有一号齿轮(414),所述清理盘(42)上设有连接板(415),所述连接板(415)上设有齿条线(416);所述齿条线(416)用于配合一号齿轮(414)使用。
