专利号: 2018104311614
申请人: 冯金丽
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

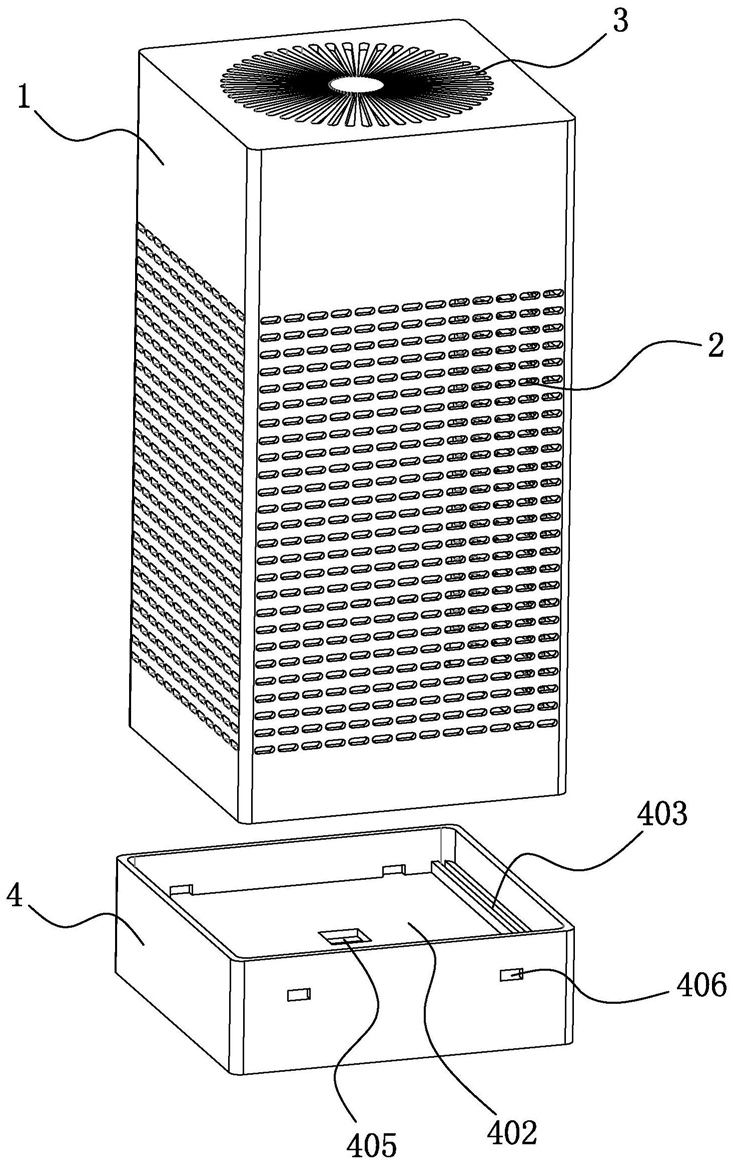

1.一种可延长滤芯使用寿命的空气净化器,包括壳体(1),所述壳体(1)的四周侧壁上设有第一进气孔(2),壳体(1)的顶部设有出气口(3),壳体(1)的内部由上至下依次设有上风扇(9)、双轴电机(8)、下风扇(10)及滤芯(5),所述双轴电机(8)纵向设置并通过电机支架(803)与壳体(1)内壁固定,双轴电机(8)上侧的转轴为上转轴(801)、下侧的转轴为下转轴(802),所述上风扇(9)与双轴电机(8)的上转轴(801)连接并位于出气口(3)内侧,所述下风扇(10)与双轴电机(8)的下转轴(802)连接并位于滤芯(5)上口处,其特征在于:所述壳体(1)下方设有一个可拆卸的集灰盒(4),所述集灰盒(4)的上侧可与壳体(1)的下侧卡接;集灰盒(4)的内侧下部为一水箱(401),水箱(401)的顶板为一隔离板(402);壳体(1)的底部设有若干内外贯通的出尘通道(101),集灰盒(4)的顶部设有若干内外贯通的进尘通道(403),所述出尘通道(101)与进尘通道(403)一一对应;集灰盒(4)的水箱(401)内储有水(404),进尘通道(403)的出口位于水箱(401)内的水中;所述隔离板(402)上开设有第一排气孔(405),位于隔离板(402)上侧的集灰盒(4)侧壁上开设有第二排气孔(406);

所述壳体(1)的内部设有一升降壳(6),所述升降壳(6)的外壁周向尺寸与壳体(1)的内壁周向尺寸匹配,升降壳(6)的顶部设有升降壳支架(601)和一旋转套筒(603),所述升降壳支架(601)与升降壳(6)相对固定,所述旋转套筒(603)套设在双轴电机(8)的下转轴(802)上,旋转套筒(603)与升降壳支架(601)之间通过第一轴承(604)连接,旋转套筒(603)侧壁上开设有至少一条导向曲槽(605),所述导向曲槽(605)的一端高于另一端,所述下转轴(802)上设有与导向曲槽(605)匹配的滑轴(804),所述滑轴(804)与导向曲槽(605)一一对应,当滑轴(804)由对应导向曲槽(605)的低端向着导向曲槽(605)高端滑动时,旋转套筒(603)相对下转轴(802)下降,升降壳(6)随着旋转套筒(603)下降;当滑轴(804)由对应导向曲槽(605)的高端向着导向曲槽(605)低端滑动时,旋转套筒(603)相对下转轴(802)上升,升降壳(6)随着旋转套筒(603)上升;当滑轴(804)滑动至对应导向曲槽(605)的最高端或最低端后,旋转套筒(603)随着下转轴(802)旋转;

所述升降壳(6)的四周侧壁上设有第二进气孔(602),当滑轴(804)滑动至对应导向曲槽(605)的最高端时,升降壳(6)与旋转套筒(603)下降至最低处,升降壳(6)上的第二进气孔(602)与壳体(1)上的第一进气孔(2)一一对应并连通,升降壳(6)的下沿切断壳体(1)底部的出尘通道(101);当滑轴(804)滑动至对应导向曲槽(605)的最低端时,升降壳(6)与旋转套筒(603)上升至最高处,升降壳(6)上的第二进气孔(602)与壳体(1)上的第一进气孔(2)均错开,第一进气孔(2)被升降壳(6)封堵,壳体(1)内腔、出尘通道(101)、进尘通道(403)、水箱(401)、第一排气孔(405)、第二排气孔(406)依次连通。

2.根据权利要求1所述的一种可延长滤芯使用寿命的空气净化器,其特征在于:所述第一排气孔(405)上设有过滤网(407)。

3.根据权利要求1所述的一种可延长滤芯使用寿命的空气净化器,其特征在于:集灰盒(4)的上侧与壳体(1)的下侧卡接时,所述第二排气孔(406)位于壳体(1)的底板与集灰盒(4)的隔离板(402)之间。

4.根据权利要求1所述的一种可延长滤芯使用寿命的空气净化器,其特征在于:所述壳体(1)内设有一除尘机构(7),所述除尘机构(7)包括旋转支架(701)及若干毛刷杆(702),所述旋转支架(701)套设在下转轴(802)上并与下转轴(802)转动配合,旋转支架(701)与下转轴(802)之间设有棘轮机构(704);各毛刷杆(702)均与旋转支架(701)固定,各毛刷杆(702)上设有用于清刷滤芯(5)外侧壁的刷毛(703)。

5.根据权利要求4所述的一种可延长滤芯使用寿命的空气净化器,其特征在于:所述旋转支架(701)与下转轴(802)之间设有第二轴承(705)。

6.根据权利要求5所述的一种可延长滤芯使用寿命的空气净化器,其特征在于:所述第二轴承(705)为径向轴承。

7.根据权利要求1所述的一种可延长滤芯使用寿命的空气净化器,其特征在于:所述第一轴承(604)为径向轴承。
