专利号: 2018104316514
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.南瓜籽定距定向排种装置,包括排种盘、负压气道板、清种刷、导向板、种箱、机架和导种管,其特征在于:所述排种盘的轴线水平设置;排种盘为圆盘,一侧设置清种刷、导向板和种箱,另一侧设置负压气道板;负压气道板、清种刷、导向板和种箱均固定在机架上;所述的负压气道板开设有圆弧形的负压气道;所述的负压气道与排种盘同轴设置;负压气道所夹圆心角为180°+k,60≤k≤75°,且负压气道的起始端边沿线竖直向下设置;负压气道由起始端至尾端依次划分为吸种区、第一运种区、清种区、第二运种区、定向区和排种区;第二运种区与定向区的交界面为竖直面;定向区的圆心角为k;负压气道的吸种区以及排种盘上与吸种区对应的弧段均设置在种箱开设的安置槽内;所述的清种刷包括一体成型的弧形刷柄和沿周向均布的多个清种齿牙;相距最远的两个清种齿牙外侧所夹圆心角与第一运种区的圆心角相等;排种盘边沿开设有沿周向均布的多个弧形槽;弧形槽的宽度随排种盘厚度方向由靠近种箱一侧至另一侧按指数规律递减;各弧形槽最远离种箱侧的槽底圆弧部分圆心处于与排种盘同心的圆周上;负压气道中心线所在圆周与弧形槽最远离种箱侧的槽底圆弧部分圆心所在圆周重合;负压气道在各个弧形槽处形成负压吸孔;所述的导向板包括一体成型的圆弧板和直条板;圆弧板与排种盘同轴设置,且圆弧板的半径比排种盘上弧形槽最底部所在圆周的半径大1mm;圆弧板所夹圆心角等于定向区的圆心角,且圆弧板的圆弧起点所在半径竖直向上设置;所述的圆弧板开设有沿周向均布的多个定向凹槽;所述的直条板竖直设置,且位于圆弧板底部;直条板远离圆心的边沿顶端端点连接圆弧板的圆弧终点;所述的定向凹槽为圆弧形凹槽;导种管入口位于直条板的远离圆心的边沿底端;所述的机架固定设有挡板;

沿负压气道起始端至尾端方向,清种齿牙尺寸成比例逐渐增大;

所述的南瓜籽定距定向排种装置的定距与定向方法,具体如下:

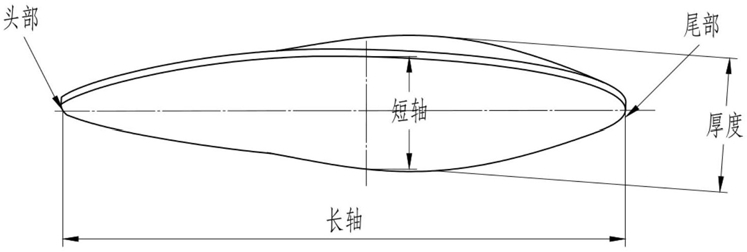

排种盘由外部驱动装置带动转动;种箱内南瓜籽处于吸种区,被负压气道与弧形槽形成的负压吸孔吸附在弧形槽内,跟随排种盘一起转动;南瓜籽经过负压气道的第一运种区后进入清种区,清种刷将弧形槽内吸附的多余南瓜籽清除,保证每个弧形槽内吸附单粒南瓜籽;当南瓜籽跟随排种盘经过负压气道的第二运种区后进入定向区,由于导向板开设有定向凹槽,若弧形槽内的南瓜籽是处于尾部朝向与转向一致的状态,南瓜籽由于尾部的弧度较大,能从定向凹槽内滑过,南瓜籽头尾不会调转方向;若弧形槽内的南瓜籽是处于头部朝向与转向一致的状态,南瓜籽由于头部的弧度较小,头部被定向凹槽止住,排种盘继续转动,南瓜籽在负压气道板吸力作用下做旋转运动,完成头尾调转方向;当南瓜籽跟随排种盘进入负压气道的排种区后,负压消失,完成定向的南瓜籽进入导向板与挡板之间的间距内,然后在重力作用下进入导种管;由于弧形槽在排种盘上是周向均布的,从而实现定距排种。

2.根据权利要求1所述的南瓜籽定距定向排种装置,其特征在于:所述的排种盘固定在传动轴上;传动轴通过轴承支承在机架上,外部驱动装置带动传动轴。

3.根据权利要求2所述的南瓜籽定距定向排种装置,其特征在于:所述的外部驱动装置为电机。

4.根据权利要求1所述的南瓜籽定距定向排种装置,其特征在于:所述排种盘的厚度为

2~3mm。

5.根据权利要求1所述的南瓜籽定距定向排种装置,其特征在于:所述的负压气道与负压气泵连通。

6.根据权利要求1所述的南瓜籽定距定向排种装置,其特征在于:所述的弧形槽最靠近种箱侧的槽宽为14mm;弧形槽最靠近负压气道板侧的槽宽小于8mm,负压气道宽度为8mm。

7.根据权利要求1所述的南瓜籽定距定向排种装置,其特征在于:所述的挡板与直条板之间的间距,以及导种管的直径均为10~12mm。
