专利号: 2018104323594
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2023-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

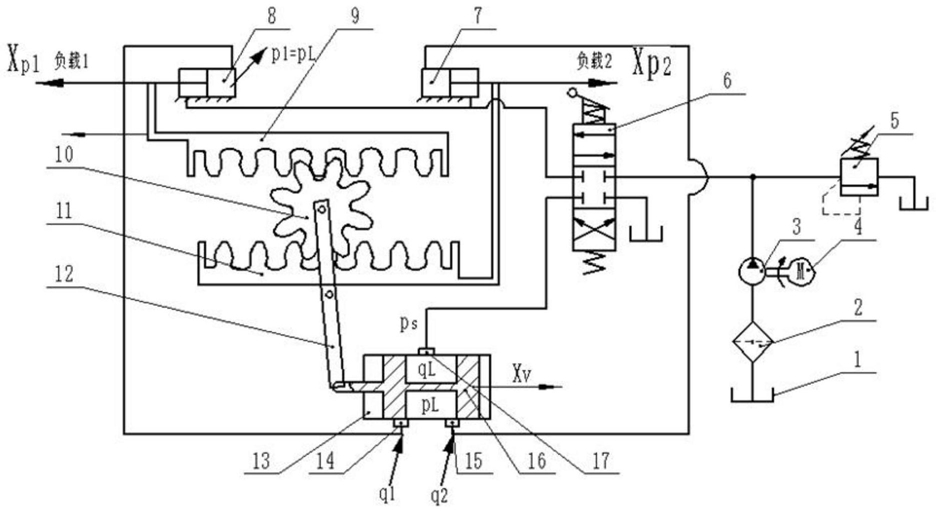

1.一种伺服控制的液压同步回路纠偏规律的建立方法,其特征在于:所述液压同步回路包括液压动力组件、一号液压缸、二号液压缸、齿轮齿条组件与随动阀组件,液压动力组件为一号液压缸、二号液压缸、随动阀组件的工作提供动力,齿轮齿条组件包括一号齿条与二号齿条,一号齿条与二号齿条反向上下设置,一号齿条与一号液压缸的负载端相连接,二号齿条与二号液压缸的负载端相连接,一号齿条与二号齿条之间设有齿轮,随动阀组件包括双向分流随动阀与连杆,双向分流随动阀包括阀块与随动阀芯,随动阀芯在阀块内滑动连接,连杆的中部通过铰接的方式安装在支座上,连杆的一端与齿轮转动连接,连杆的另一端通过铰接的方式与随动阀芯相连接,阀块上设有进油口、一号出油口与二号出油口,一号出油口与一号液压缸相连接,二号出油口与二号液压缸相连接,进油口与液压动力组件相连接,纠偏规律建立的具体方法为:(1)根据一号液压缸与二号液压缸的流量建立双向分流随动阀的流量方程,得出负载流量的一种表达形式;

(2)对负载流量的表达式进行线性化;

(3)建立一号液压缸与二号液压缸的流量连续性方程,得出负载流量的另一种表达形式;

(4)建立液压缸和负载的力平衡方程;

(5)将负载流量的两种表达形式与液压缸和负载的力平衡方程进行拉式变换,得出传动偏差的输入量表达式;

(6)对传动偏差的输入量表达式进行简化,得出传动偏差对随动阀芯位移的准确传递函数。

2.根据权利要求1所述的伺服控制的液压同步回路纠偏规律的建立方法,其特征在于:

所述方法的控制量为随动阀芯位移Xv,被控制量为传动偏差ΔXp,当一号液压缸与二号液压缸的位移大小不同时,通过齿轮齿条组件对随动阀芯产生偏差位移,通过随动阀芯的位移来改变一号出油口与二号出油口的阀口节流面积,进而改变进入一号液压缸与二号液压缸的流量,最终使得两个液压缸的位移大小相同。

3.根据权利要求1所述的伺服控制的液压同步回路纠偏规律的建立方法,其特征在于:

所述液压动力组件包括油箱、过滤器、定量泵、电动机、溢流阀与手动换向阀,电动机的输出端与定量泵相连接,为定量泵的工作提供动力,油箱、过滤器、定量泵、溢流阀与手动换向阀依次通过油管相连接。
