专利号: 2018104331891
申请人: 苏州福祺互联网科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

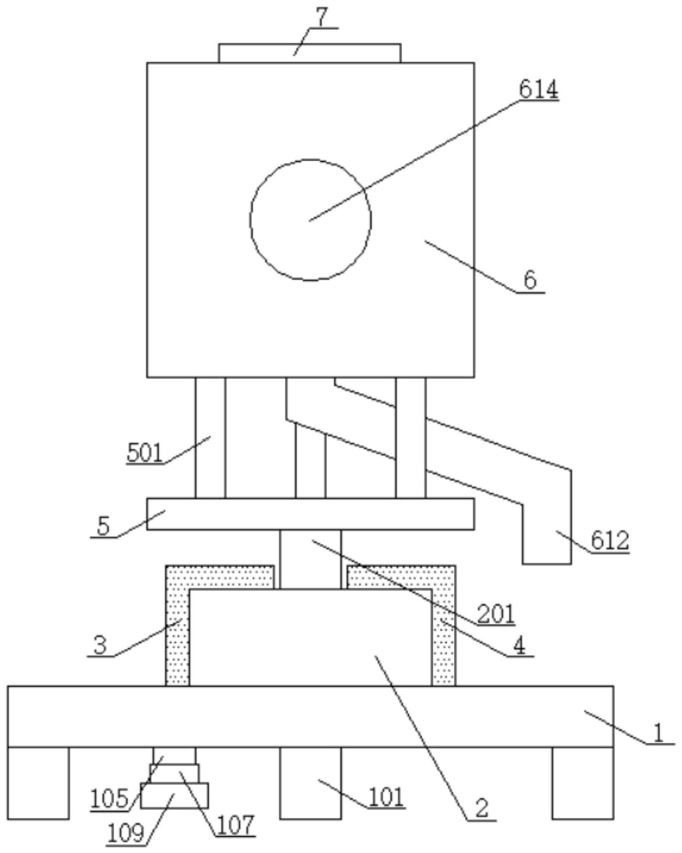

1.一种园林盆栽栽培使用的栽培土细化设备,包括细化基台(1),其特征在于:所述细化基台(1)底侧表面的边缘上均布有四个呈圆柱体形状设置的支撑腿(101),支撑腿(101)的顶端面与细化基台(1)底侧表面的边缘固定连接,细化基台(1)的顶侧表面中心开设有截面呈圆形形状设置且腔体内安装有细化电机(2)的置放槽(102),细化基台(1)的顶侧表面外侧开设有截面呈圆环形形状设置的收纳槽(103),收纳槽(103)腔体内的底端面上开设有截面呈圆形形状设置的第一出土口(104),第一出土口(104)的出口端与第一出土管(105)的进口端固定连接,开设在第一出土管(105)外侧壁上出口端的外螺纹(106)与盖筒(107)开口端的内螺纹(108)螺纹连接,盖筒(107)的闭合端与管盖(109)的顶侧表面中心固定连接;

细化电机(2)的非输出端面与置放槽(102)腔体内的底端面摩擦连接,细化电机(2)的输出端面的左右两侧分别与第一固定板(3)和第二固定板(4)顶端的内侧表面固定连接,第一固定板(3)和第二固定板(4)的底端面分别与细化基台(1)顶侧表面中心的左右两侧固定连接;

细化电机(2)的输出轴(201)的轴端面与传动板(5)的底侧表面中心固定连接,传动板(5)的顶侧表面中心与边缘之间均布有截面呈圆形形状设置的三个传动轴(501),三个传动轴(501)的底端面均与传动板(5)的顶侧表面固定连接,均与细化筒体(6)的底端表面固定连接的三个传动轴(501)的顶端面均匀排布在细化筒体(6)的底端表面中心与边缘之间;

细化筒体(6)呈圆柱体形状,该圆柱体的内部具有空腔,其顶端中心开设有进土口(613)、底端中心开设有第二出土口(607),第二出土口(607)的出口端与第二出土管(612)的进口端固定连接,第二出土管(612)由一体成型且呈相互连通的两个竖直导土管和一个倾斜导土管组成,且两个竖直导土管设置在第二出土管(612)的两端,倾斜导土管的中心轴与水平面呈150度夹角设置,倾斜导土管从两个传动轴(501)之间贯穿,第二出土管(612)出口端的开口正朝向收纳槽(103)的顶端开口;

细化筒体(6)的腔体内安装有位于进土口(613)正下方且外侧壁和底端面均开设有第一筛孔(602)的筛筒(601),筛筒(601)呈圆柱体形状,该圆柱体的内部具有空腔,其顶端具有开口,筛筒(601)的顶端开口与进土口(613)的出口端呈相互连通设置,筛筒(601)的圆环形顶端面与细化筒体(6)腔体内的顶端面固定连接,筛筒(601)腔体内的底端面和内侧壁上均布有位于任两个第一筛孔(602)之间的第一细化锥齿(603),第一细化锥齿(603)呈圆锥体形状,该圆锥体的底端面与筛筒(601)的腔体内壁固定连接;

筛筒(601)的腔体中心安装有外侧壁上均布有第二细化锥齿(605)的细化轴(604),第二细化锥齿(605)呈圆锥体形状,该圆锥体的底端面与细化轴(604)的外侧壁固定连接,细化轴(604)的顶端面与两端面分别与进土口(613)内侧壁的左右两侧固定连接的支撑轴(606)的底侧面中心固定连接;

细化筒体(6)的一侧壁上开设有截面呈圆形形状设置的通孔,该通孔的内侧壁上安装有截面呈圆形形状设置的钢化玻璃体(614),钢化玻璃体(614)的外侧壁与细化筒体(6)一侧壁上通孔的内侧壁固定连接;

所述收纳槽(103)外侧环壁的顶端面上安装有截面呈圆环形形状设置且剖面呈等腰梯形形状设置的防撒筒(110),防撒筒(110)的顶端圆环形截面直径大于其底端圆环形截面直径,防撒筒(110)的圆环形底端面与收纳槽(10)外侧环壁的顶端面固定连接;

所述细化筒体(6)的一侧壁上开设有截面呈圆形形状设置的通孔,该通孔的内侧壁上安装有截面呈圆形形状设置的钢化玻璃体(614),钢化玻璃体(614)的外侧壁与细化筒体(6)一侧壁上通孔的内侧壁固定连接;

所述细化筒体(6)腔体内的底端面上安装有底端面和外侧壁分别与细化筒体(6)腔体内的底端面和外侧壁底端固定连接的导土板(608),导土板(608)呈圆柱体形状,该圆柱体的顶底两侧表面中心开设有贯穿其内部且与细化筒体(6)的腔体和第二出土口(607)均相互连通的开孔,该开孔与导土板(608)顶侧表面的边缘之间呈倾斜面设置,且导土板(608)顶侧表面边缘所在的水平面高度大于其顶侧表面中心所在的水平面高度;

所述细化筒体(6)腔体内的底端面和外侧壁上安装有内侧表面带有导滑层的防沾粘层(609),防沾粘层(609)的外侧表面分别与导土板(608)的顶侧表面和细化筒体(6)的内侧壁固定连接;

所述第二出土口(607)内侧壁的底端安装有截面呈圆形形状设置的筛板(610),筛板(610)的外侧壁与第二出土口(607)内侧壁的底端固定连接,筛板(610)的顶底两侧表面中心均匀开设有截面呈正六边形形状设置的第二筛孔(611),第二筛孔(611)呈紧密排布设置;

所述进土口(613)的正上方安装有截面呈圆形形状设置的筒盖(7),筒盖(7)底侧表面的边缘与细化筒体(6)顶端面中心的外侧摩擦连接,筒盖(7)顶侧表面的边缘均布有四个锁合机构(8);

锁合机构(8)的连接端与锁合轴(801)的一侧壁中心固定连接,锁合轴(801)的两端面分别贯穿第一锁合轴套(802)和第二锁合轴套(804)的开孔并延伸至其外部且分别与第一限位板(803)和第二限位板(806)的内侧表面中心固定连接,第一锁合轴套(802)和第二锁合轴套(804)的开孔的内侧壁分别与锁合轴(801)外侧壁中心的两端转动连接,第一锁合轴套(802)和第二锁合轴套(804)的底端面均与细化筒体(6)的顶端面固定连接,锁合机构(8)的转动端面与锁合板(806)的一侧面中心固定连接。
