专利号: 2018104364679
申请人: 嘉兴麦瑞网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

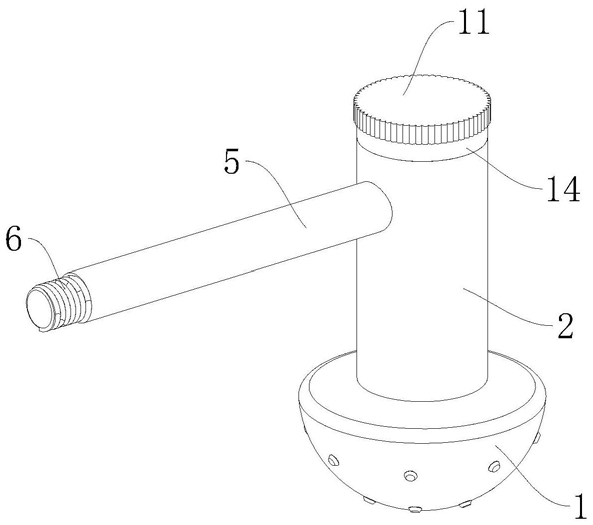

1.一种可调节转速的旋转喷头,包括半球喷头(1),其特征在于:还包括管套(2)和内管(3),内管(3)位于管套(2)的内侧下半部,内管(3)和管套(2)均竖直设置,半球喷头(1)位于管套(2)的正下方并且内管(3)的底部与半球喷头(1)的进水口连接,内管(3)的上下端分别通过两个第一防水轴承(4)与管套(2)转动连接,管套(2)的外侧上半部水平连接有一个进水管(5),该进水管(5)与管套(2)内侧连通,进水管(5)远离管套(2)的一端设置有密封连接螺纹(6),内管(3)的内侧设置有旋转推动装置和转速调节装置,旋转推动装置包括固定轴(7)和两个均能够转动的套设在固定轴(7)上的扇叶(8),两个扇叶(8)互相靠近的一端均固定连接有一个齿轮(9),两个齿轮(9)均能够在转动的套设在固定轴(7)上,转速调节装置包括竖直设置的旋转轴(10)和水平设置的旋钮(11),旋转轴(10)的底部固定连接有一个转盘(12),转盘(12)底部的边缘处设置有一圈分别与两个齿轮(9)啮合的传动齿(13),管套(2)的顶部连接有一个圆形密封盖板(14),旋转轴(10)的顶部穿过圆形密封盖板(14)并与圆形密封盖板(14)上方的旋钮(11)固定连接。

2.根据权利要求1所述的一种可调节转速的旋转喷头,其特征在于:所述管套(2)中部的内壁上设置有自上而下孔径减小的收口结构(15),收口结构(15)底部的孔径等于内管(3)的内径,进水管(5)与收口结构(15)上方的管套(2)内侧连通,内管(3)的顶部与收口结构(15)的底部贴合设置。

3.根据权利要求2所述的一种可调节转速的旋转喷头,其特征在于:两个所述第一防水轴承(4)分别固定套设在内管(3)的上下端,两个第一防水轴承(4)的外圈均固定卡设于管套(2)的内壁。

4.根据权利要求3所述的一种可调节转速的旋转喷头,其特征在于:所述固定轴(7)水平设置在内管(3)的中部并且固定轴(7)的两端均与内管(3)的内壁固定连接,固定轴(7)的轴线方向与内管(3)的径向重合,两个齿轮(9)的轴线与固定轴(7)的轴线重合,两个扇叶(8)均呈水平状态套设在固定轴(7)上。

5.根据权利要求4所述的一种可调节转速的旋转喷头,其特征在于:所述固定轴(7)的中部设置有一个环形凸缘(20),两个扇叶(8)分别位于环形凸缘(20)的两侧,两个齿轮(9)分别位于环形凸缘(20)的两侧。

6.根据权利要求5所述的一种可调节转速的旋转喷头,其特征在于:所述转盘(12)位于环形凸缘(20)的正上方并且传动齿(13)竖直向下与两个齿轮(9)的顶部啮合,圆形密封盖板(14)固定卡设在管套(2)的顶部,圆形密封盖板(14)与管套(2)之间过盈配合连接,圆形密封盖板(14)的底部嵌入设置有一个第二防水轴承(16),旋转轴(10)的顶部固定插设于第二防水轴承(16)的内圈,并且旋转轴(10)的顶部穿过圆形密封盖板(14)与上方的旋钮(11)中心处固定连接。

7.根据权利要求6所述的一种可调节转速的旋转喷头,其特征在于:所述内管(3)的内侧上半部水平设置有一个人形支架(17),人形支架(17)的三个端部均与内管(3)的内壁固定连接,人形支架(17)的中心处设有一个孔径大于旋转轴(10)轴径的穿孔。

8.根据权利要求7所述的一种可调节转速的旋转喷头,其特征在于:所述旋转轴(10)的底部套设有一个弹簧(18),弹簧(18)的上下端分别与人形支架(17)和转盘(12)抵触。

9.根据权利要求7所述的一种可调节转速的旋转喷头,其特征在于:所述第二防水轴承(16)内外圈之间的摩擦力小于固定轴(7)与扇叶(8)之间的摩擦力。

10.根据权利要求7所述的一种可调节转速的旋转喷头,其特征在于:所述管套(2)的底部内壁上卡设有一个防尘环(19),防尘管的内径大于内管(3)的外径。
