专利号: 2018104389479
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

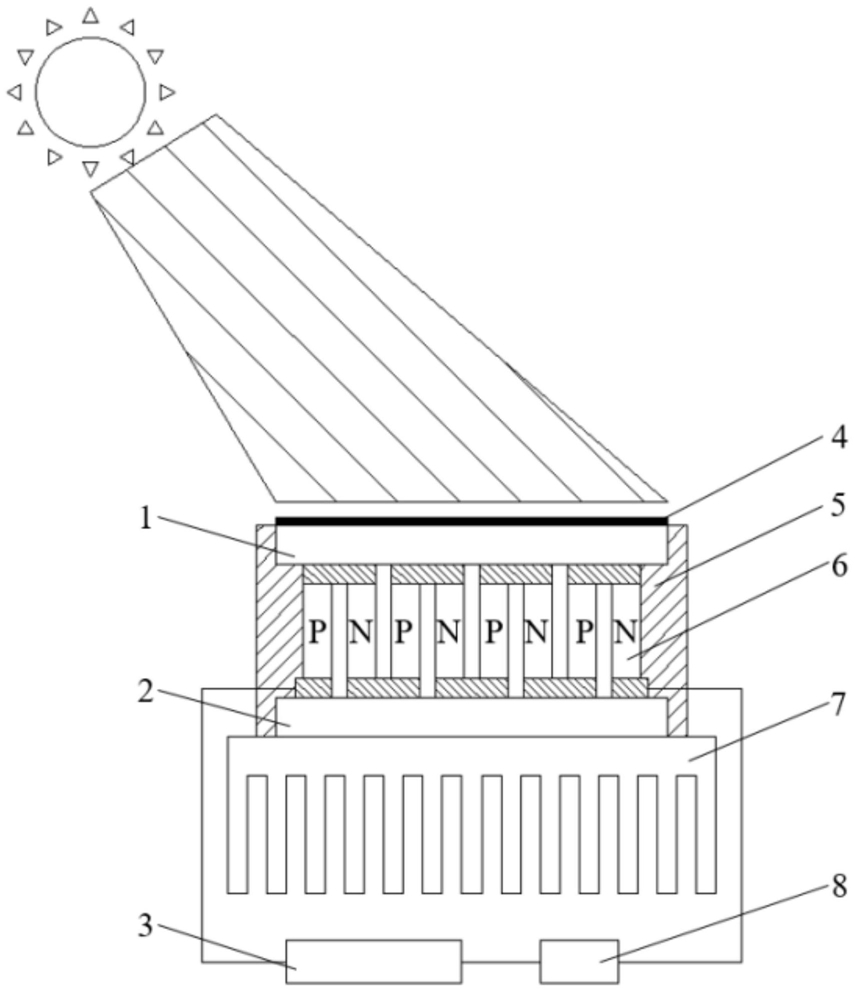

1.一种高效吸收太阳能的温差发电装置,其特征在于,包括碳纳米颗粒薄膜(4)、半导体温差发电片组件、冷却系统(7);半导体温差发电片组件包括上绝缘导热板Ⅰ(1)、半导体热电器件(6)、下绝缘导热板Ⅱ(2),三者由上至下依次布置,所述半导体热电器件(6)由一组或一组以上的PN型半导体串联而成,每组PN型半导体的联结端与上绝缘导热板Ⅰ(1)接触,每组PN型半导体的非结端与下绝缘导热板Ⅱ(2)接触,碳纳米颗粒薄膜(4)附着在上绝缘导热板Ⅰ(1)的上表面,冷却系统(7)附着在下绝缘导热板Ⅱ(2)的下表面,所述半导体温差发电片组件的周围设有绝热层(5),负载(8)连接在半导体热电器件(6)的两端,所述碳纳米颗粒薄膜(4)包括碳纳米颗粒和纸,所述碳纳米颗粒与纸的重量比为1:7,所述碳纳米颗粒的粒径为20~500nm,碳纳米颗粒在纸上的的沉积浓度为7~9g m-2。

2.根据权利要求1所述的一种高效吸收太阳能的温差发电装置,其特征在于,碳纳米颗粒薄膜(4)通过导热硅酯附着在半导体温差发电片Ⅰ(1)的上表面,冷却系统(7)通过导热硅酯附着在半导体温差发电片Ⅱ(6)的下表面;导热硅脂的使用工作温度为-50℃~200℃。

3.根据权利要求1所述的一种高效吸收太阳能的温差发电装置,其特征在于,所述冷却系统(7)包括一个热沉,所述热沉为铝合金型材散热片。

4.根据权利要求1所述的一种高效吸收太阳能的温差发电装置,其特征在于,所述绝热层(5)为二氧化硅气凝胶毡,孔隙率为80%~90%,密度为3~250kg m-3,导热系数为0.013~0.025W m-1k-1,厚度为4~6mm。

5.根据权利要求1、2、3或4所述的一种高效吸收太阳能的温差发电装置,其特征在于,所述碳纳米颗粒薄膜(4)由以下步骤制得:A、将废弃的木头在炭化炉内进行真空碳化处理,将真空碳化处理后的材料在球磨机进行研磨,研磨0.5~6h,得到粒径为20~500nm的碳纳米颗粒;

B、将步骤A中制备的碳纳米颗粒加入到去离子水中在超声分散仪进行超声分散1~2h,得到均匀的混合液;

C、通过物理气相法,将步骤B得到的混合液转移到纸的表面,待薄膜自然风干,测量沉积浓度,当沉积浓度达到7~9g m-2时,即制成碳纳米颗粒薄膜(4)。

6.根据权利要求5所述的一种高效吸收太阳能的温差发电装置,其特征在于,所述碳纳米颗粒薄膜(4)的制备步骤B中,碳纳米颗粒的浓度为0.5%。

7.根据权利要求5所述的一种高效吸收太阳能的温差发电装置,其特征在于,所述碳纳米颗粒薄膜(4)的制备步骤C中,纸的组份含量为:55%纤维素和45%聚酯纤维,纸的重量为

56~58g m-3。
