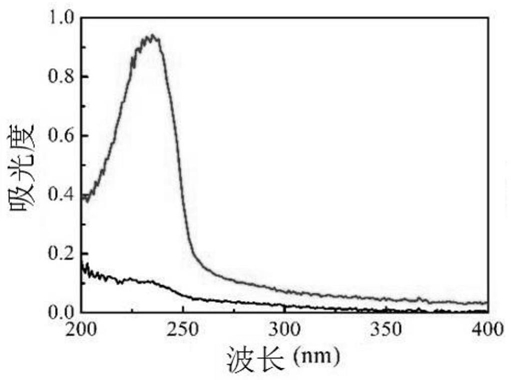

1.自交联共轭亚油酸囊泡作为水包油型Pickering乳液的颗粒乳化剂的应用,其特征在于:所述自交联共轭亚油酸囊泡中的共轭亚油酸的交联度为90%以上;所述水包油型Pickering乳液具有pH刺激响应性以及CO2/N2刺激响应性;所述水包油型Pickering乳液在pH值为6.4以下条件下破乳,或在通入CO2后破乳;所述自交联共轭亚油酸囊泡的制备方法如下:通过硼砂-硼酸缓冲液体系诱导共轭亚油酸(CLA)自组装成囊泡,然后采用过硫酸铵(APS)作为引发剂通过热聚合法引发共轭亚油酸囊泡双层膜中的CLA分子发生自交联反应,从而得到所述自交联共轭亚油酸囊泡。
2.根据权利要求1所述的应用,其特征在于:所述水包油型Pickering乳液中,油相的体积分数为60%-92%,所述自交联共轭亚油酸囊泡占油相质量分数的0.05%-1%。
3.根据权利要求1所述的应用,其特征在于:所述自交联共轭亚油酸囊泡粒径为5-
25nm。
4.一种双重刺激响应性水包油型Pickering乳液的制备方法,其特征在于,包括以下步骤:将油相与水相混合,向其中加入交联度为90%以上的自交联共轭亚油酸囊泡作为颗粒乳化剂,混匀后得到所述双重刺激响应性水包油型Pickering乳液,所述水包油型Pickering乳液具有pH刺激响应性以及CO2/N2刺激响应性;所述水包油型Pickering乳液在pH值为6.4以下条件下破乳,或在通入CO2后破乳;所述自交联共轭亚油酸囊泡的制备方法如下:通过硼砂-硼酸缓冲液体系诱导共轭亚油酸(CLA)自组装成囊泡,然后采用过硫酸铵(APS)作为引发剂通过热聚合法引发共轭亚油酸囊泡双层膜中的CLA分子发生自交联反应,从而得到所述自交联共轭亚油酸囊泡。
5.根据权利要求4所述的方法,其特征在于:所述自交联共轭亚油酸囊泡粒径为5-
25nm。
6.根据权利要求4所述的方法,其特征在于:所述水包油型Pickering乳液中,油相的体积分数为60%-92%。
7.根据权利要求4所述的方法,其特征在于:所述油相为汽油、煤油、柴油、植物油、食用油、重油、煤焦油、液体石蜡和二甲基硅油中的一种或几种。
8.根据权利要求4所述的方法,其特征在于:所述水包油型Pickering乳液中,所述自交联共轭亚油酸囊泡占油相质量分数的0.05%-1%。
9.根据权利要求4所述的方法,其特征在于:所述水包油型Pickering乳液在pH 6.7-pH9.4范围内稳定存在。
10.根据权利要求4所述的方法,其特征在于:
破乳后,将pH调节为6.7-9.4或者通入N2和/或空气后再次形成稳定的水包油型Pickering乳液;上述过程至少可以进行可逆循环四次。
