专利号: 2018104413393
申请人: 西北师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

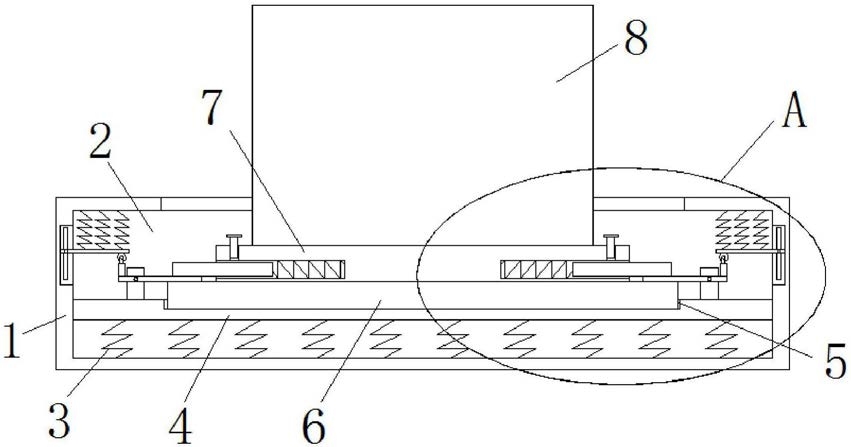

1.一种基于无线传感网节点精准定位系统,包括定位台(1),其特征在于,所述定位台(1)上设有空腔(2),所述空腔(2)的底部内壁上焊接有多个第一弹簧(3),多个第一弹簧(3)的顶端焊接有同一个滑板(4),所述滑板(4)滑动安装在空腔(2)内,所述滑板(4)的顶部开设有安装槽(5),所述安装槽(5)内放置有安装板(6),所述安装板(6)的顶部延伸至滑板(4)的上方并固定安装有支撑板(7),所述支撑板(7)的顶部固定安装有定位设备本体(8),所述安装槽(5)的两侧均设有固定安装在滑板(4)顶部的转动杆(9),所述转动杆(9)上转动安装有横杆(10),所述横杆(10)的底部与安装板(6)的顶部相接触,所述支撑板(7)的两侧均开设有卡柱槽(11),所述卡柱槽(11)内滑动安装有卡柱(13),两个卡柱(13)相互远离的一侧均延伸至支撑板(7)的外侧,所述卡柱(13)的底部与对应的横杆(10)的顶部相接触,所述空腔(2)的两侧内壁上均开设有滑槽(14),所述滑槽(14)内滑动安装有第一板(15),两个第一板(15)相互靠近的一侧均延伸至空腔(2)内,所述第一板(15)的顶部焊接有多个第二弹簧(16),所述第二弹簧(16)的顶端与空腔(2)的顶部内壁相焊接,所述横杆(10)的顶部焊接有立柱(17),两个转动杆(9)均位于两个立柱(17)之间,所述立柱(17)的顶部焊接有竖杆(25),所述竖杆(25)的顶端转动安装有滚轮(18),所述滚轮(18)与对应的第一板(15)的底部滑动连接,所述卡柱槽(11)的顶部内壁上开设有螺纹孔(20),所述螺纹孔(20)内螺纹安装有螺栓(21),所述螺栓(21)与对应的卡柱(13)相配合。

2.根据权利要求1所述的一种基于无线传感网节点精准定位系统,其特征在于,所述空腔(2)的顶部内壁上开设有通孔(23),所述定位设备本体(8)的顶部贯穿通孔(23)并延伸至定位台(1)的上方。

3.根据权利要求1所述的一种基于无线传感网节点精准定位系统,其特征在于,所述螺栓(21)的顶部延伸至支撑板(7)的上方并焊接有旋钮(22),所述定位设备本体(8)位于两个旋钮(22)之间。

4.根据权利要求1所述的一种基于无线传感网节点精准定位系统,其特征在于,两个卡柱槽(11)相互靠近的一侧内壁上均焊接有第三弹簧(12),两个第三弹簧(12)相互远离的一端分别与两个卡柱(13)相互靠近的一侧相焊接。

5.根据权利要求1所述的一种基于无线传感网节点精准定位系统,其特征在于,所述第一板(15)的两侧均焊接有限位板,所述滑槽(14)的两侧内壁上均开设有与限位板相适配的限位槽,所述限位板滑动安装在对应的限位槽内。

6.根据权利要求1所述的一种基于无线传感网节点精准定位系统,其特征在于,所述横杆(10)的一侧开设有转轴孔(24),所述转轴孔(24)内转动安装有转轴(19),所述转轴(19)的一端与对应的转动杆(9)的一侧相焊接。

7.根据权利要求1所述的一种基于无线传感网节点精准定位系统,其特征在于,所述第一弹簧(3)的数量为十到二十个,且十到二十个第一弹簧(3)等间距间隔设置。

8.根据权利要求1所述的一种基于无线传感网节点精准定位系统,其特征在于,位于定位设备本体(8)同一侧的第二弹簧(16)的数量为三到九个,且位于定位设备本体(8)同一侧的三到九个第二弹簧(16)等间距间隔设置。
